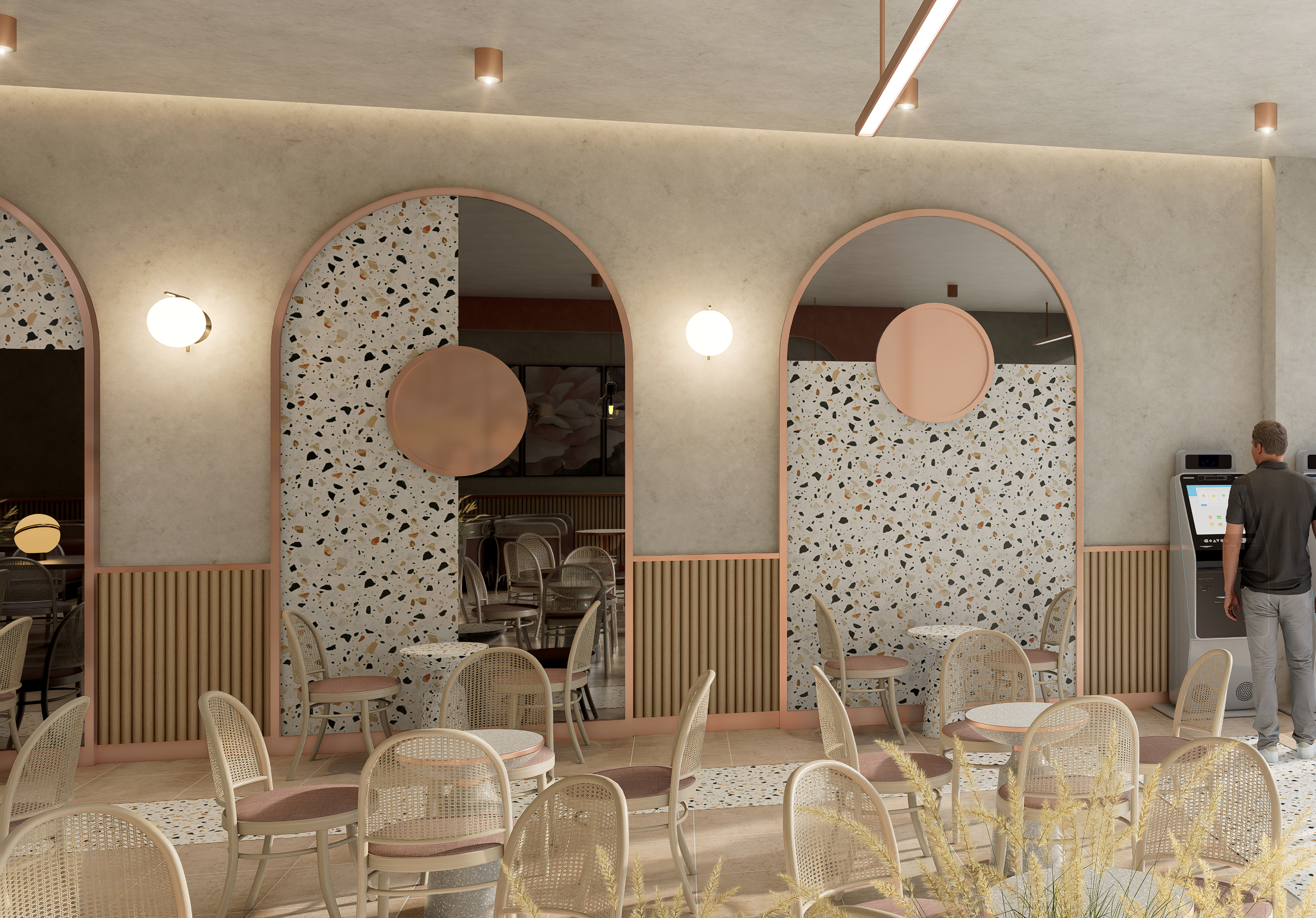

이번장에서는 우측 아트월 구조물을 만들어봅시다.

두 종류의 구조물이 반복이 되는 방식이고 두 종류도 거의 비슷하기에 하나만 잘 만드면 될 것입니다.

※ 사용될 재질소스

maps.zip

8.43MB



Chapter15. 우측 아트월 구조물 만들기

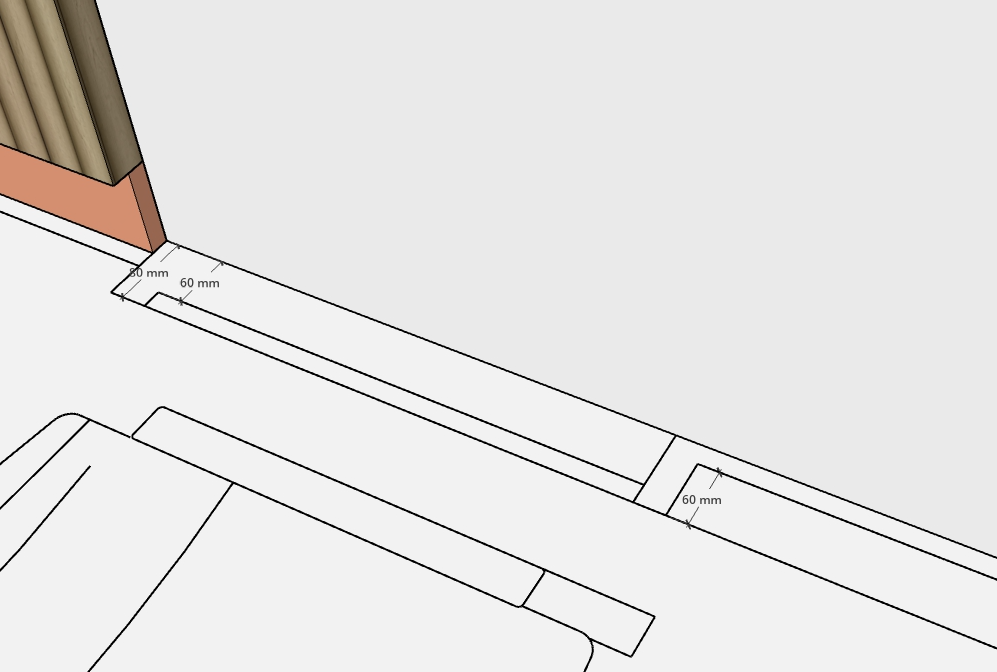

※ 구조물의 기본 치수를 확인해 보자.

1. 우측에 태그 트레이를 열어서 '우측면도'태그를 켜주고 '벽체 부분'은 꺼준다. 그리고 화면을 조정해 준다.

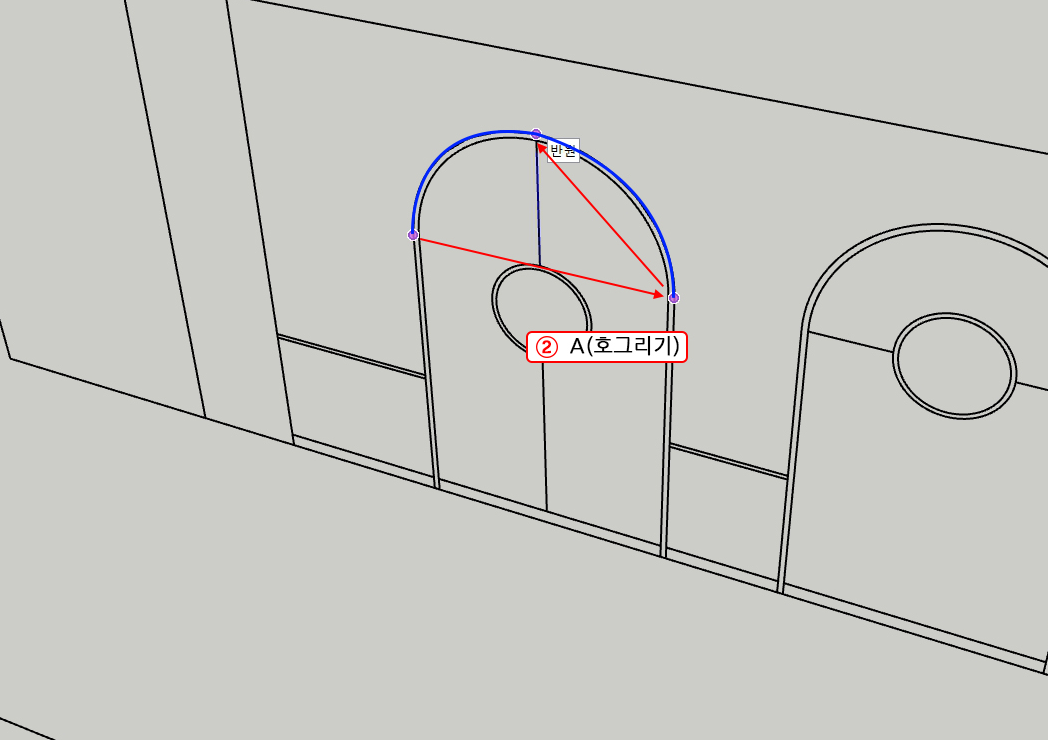

2. 우측면도를 기준으로 A(호 그리기)를 그려준다.

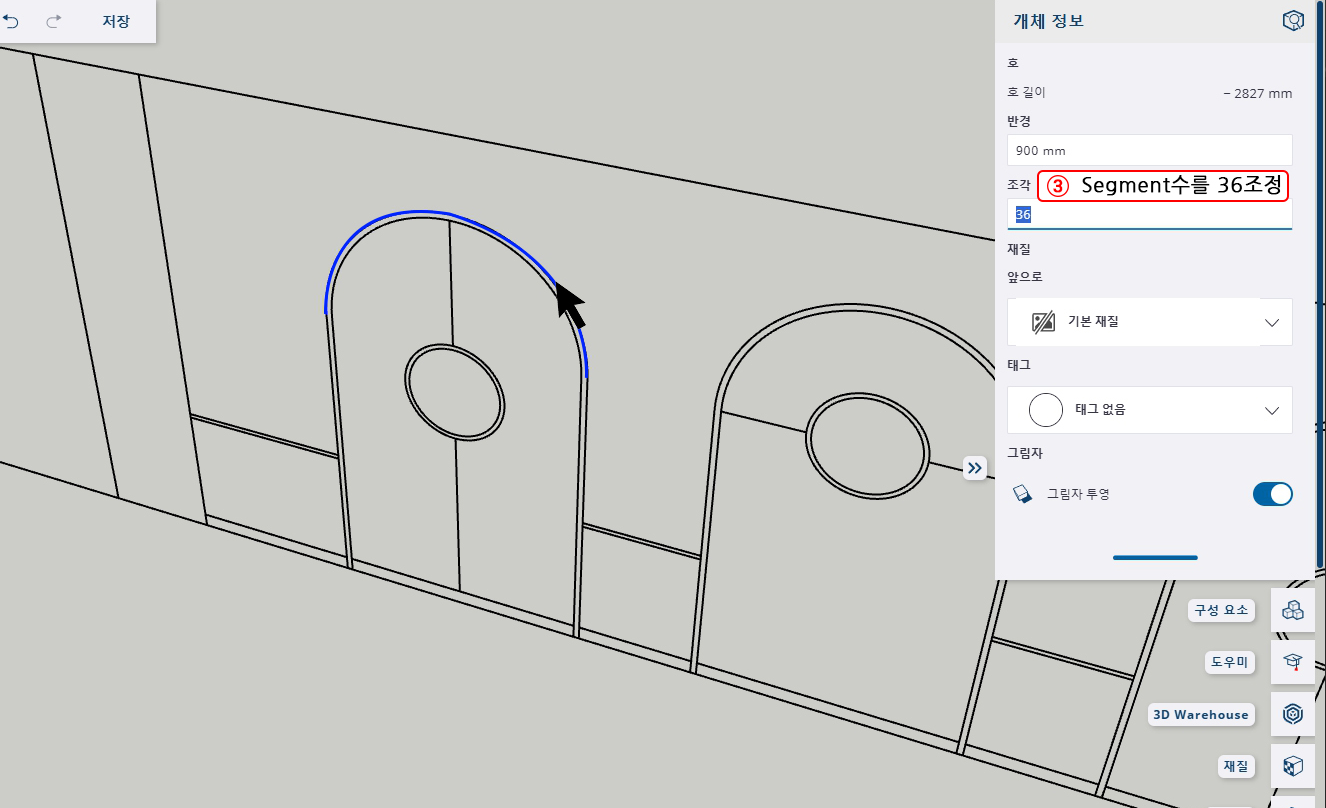

3. 호를 선택 후 개케 정보(Entity Info)에서 Segement(조각) 값을 '36'으로 고쳐준다.

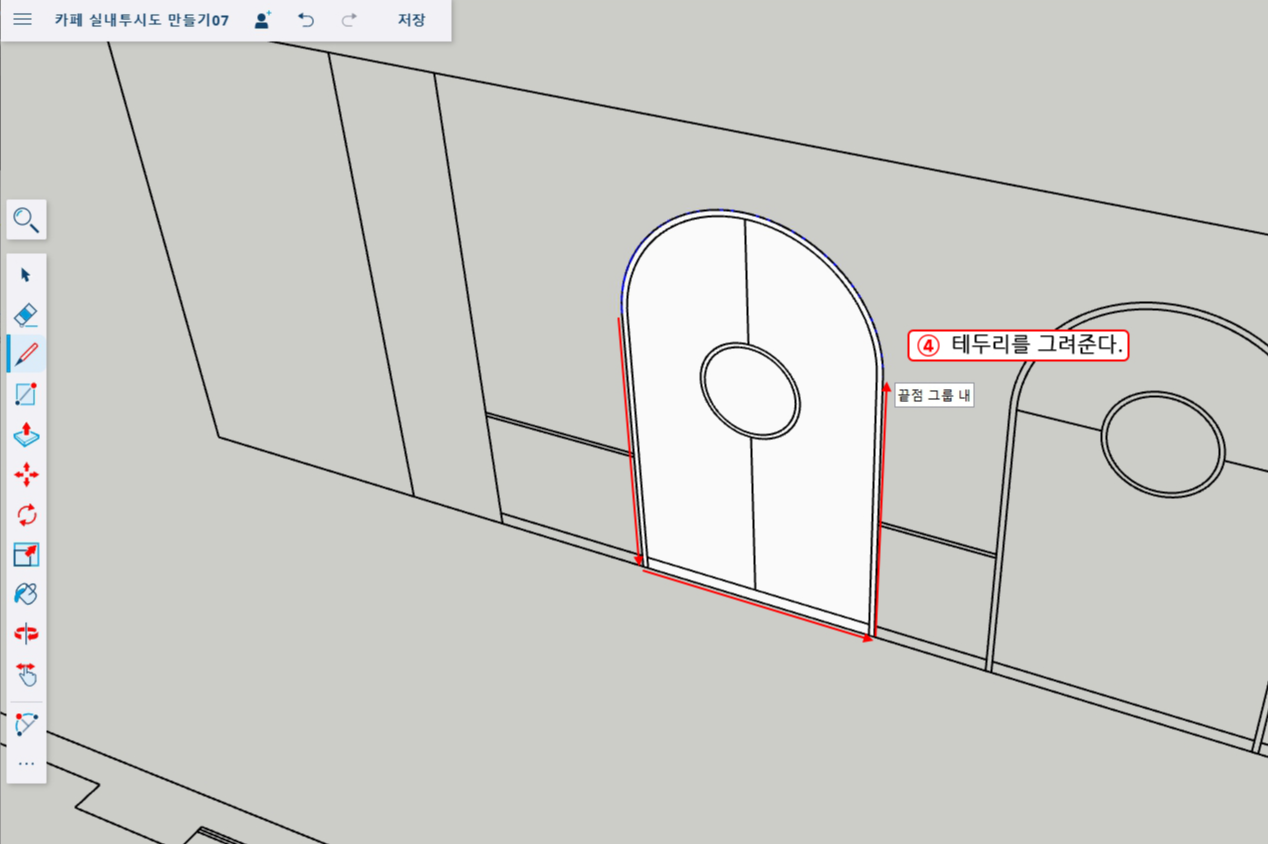

4. L(선 그리기)를 이용하여 테두리를 그려준다.

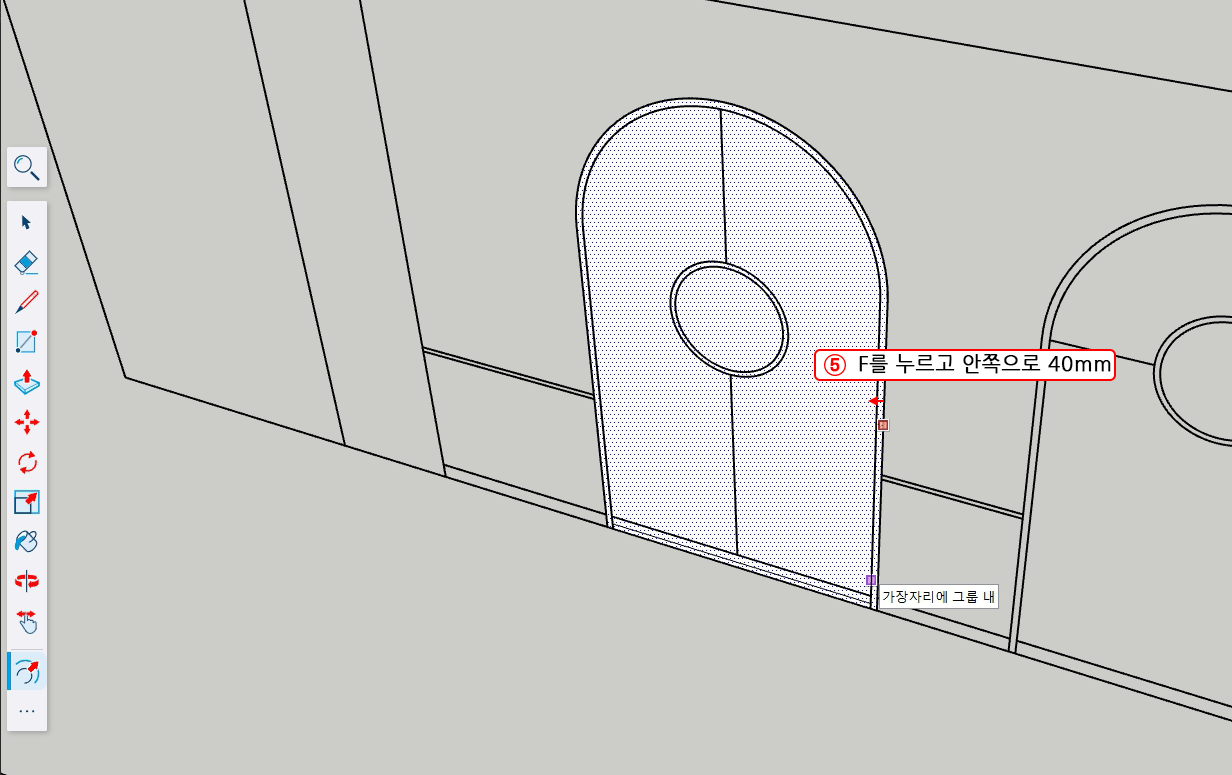

5. F(Offset)을 누른 후 내부면을 클릭 후 안쪽으로 40mm 넣어준다. (스냅이 걸릴 것이다.)

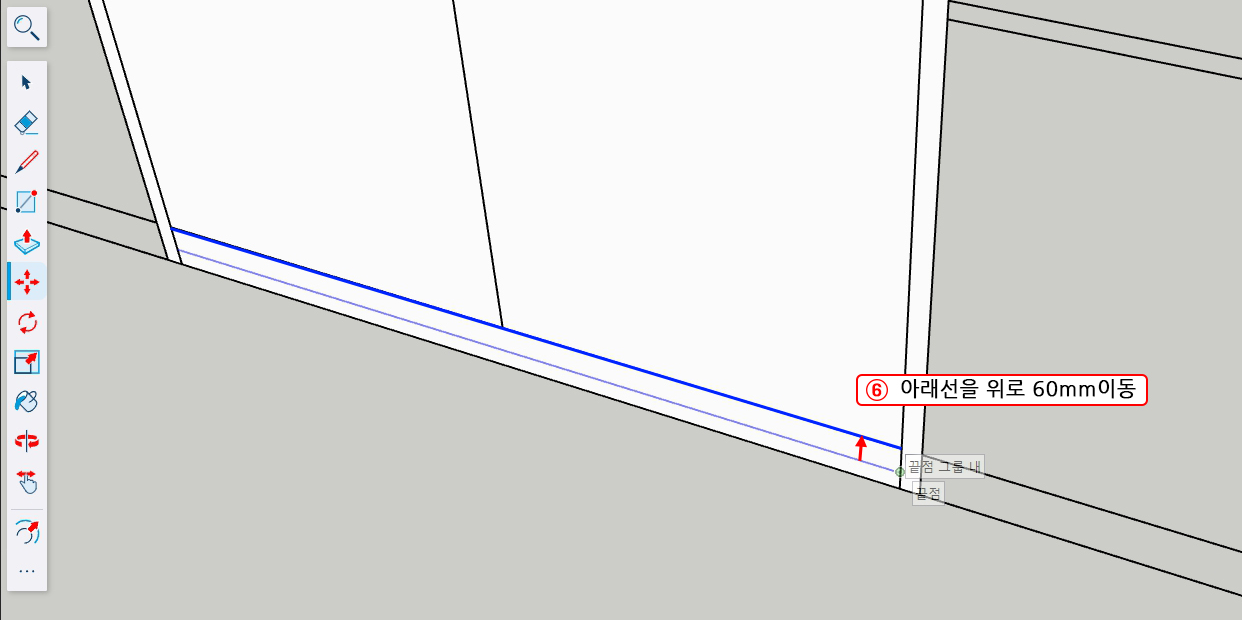

6. 아래 선을 선택한 후 위로(Z 축) M(이동)을 60mm 해준다.

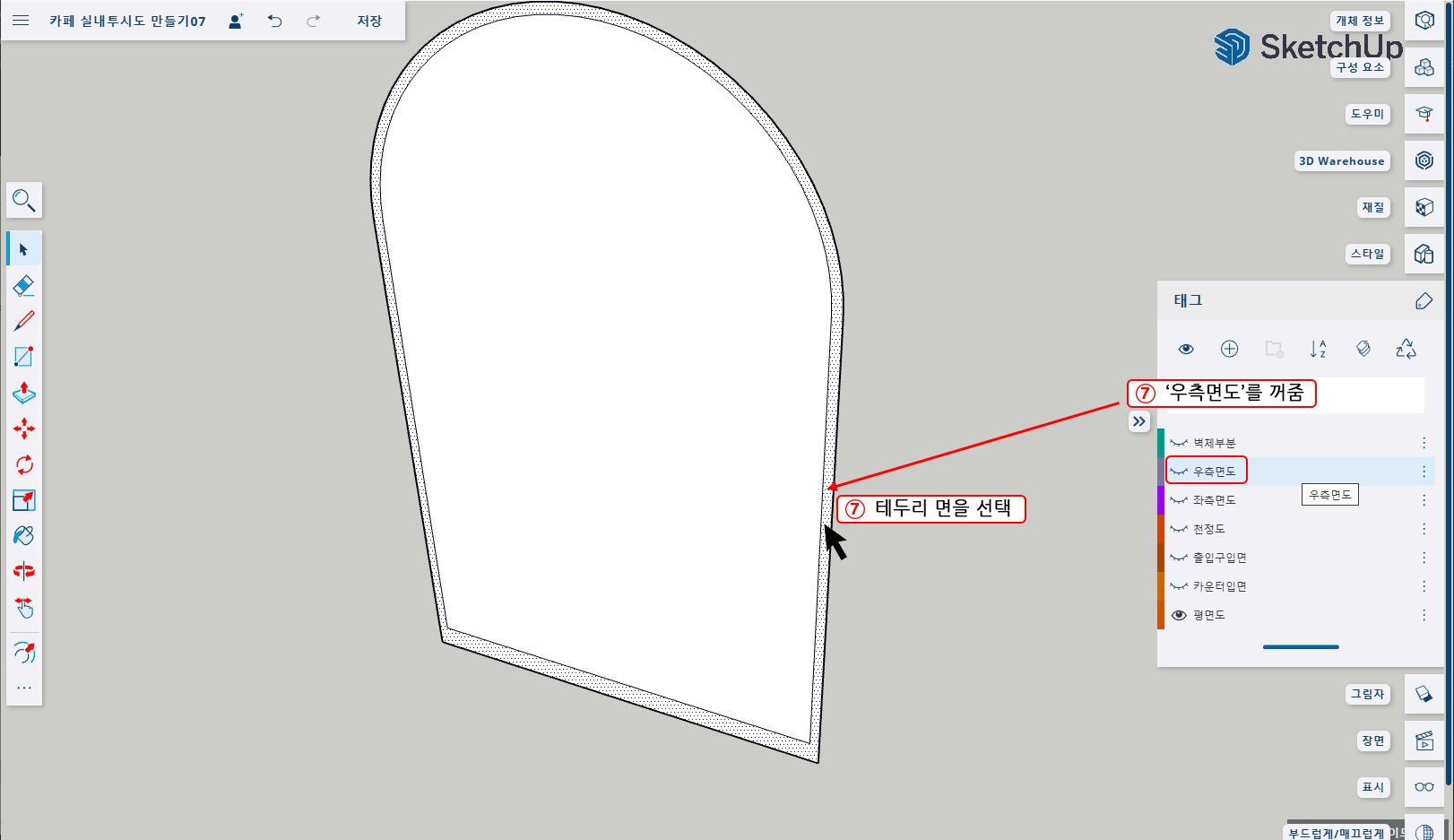

7. 태그를 열고 '우측면도'를 꺼준다음 테두리면을 선택해 준다.

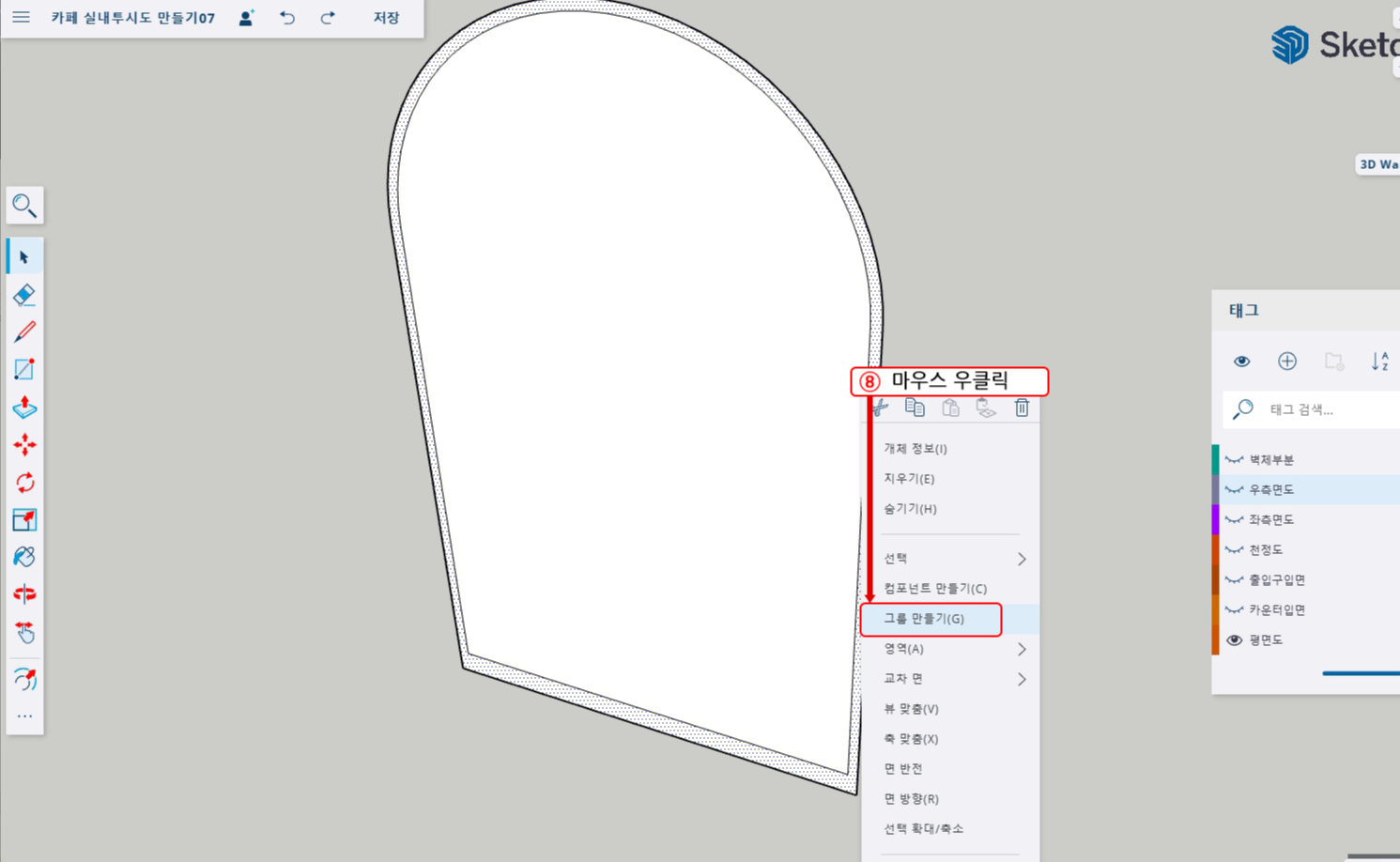

8. 마우스 우클릭하여 그룹 만들기를 해서 분리해 준다.

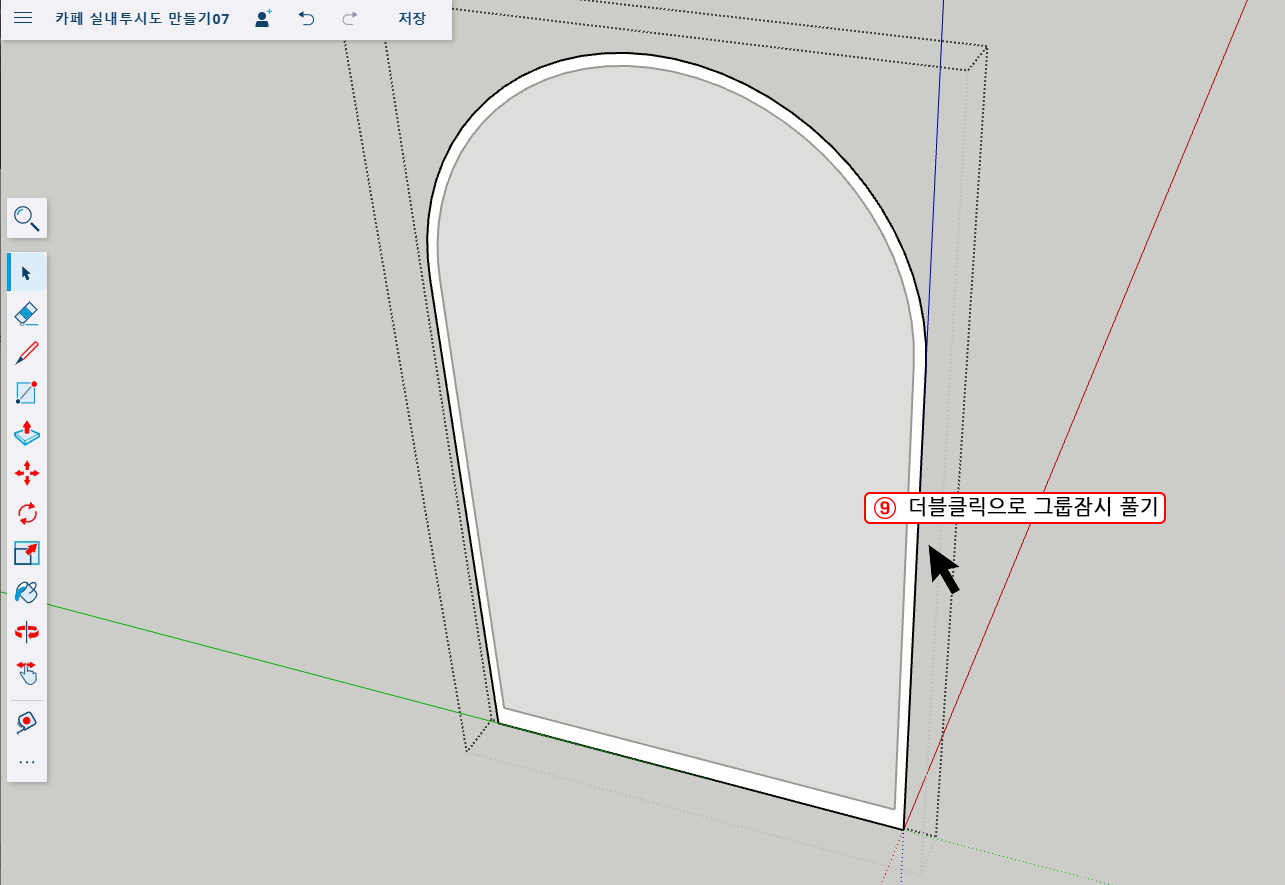

9. 그룹물체(테두리)를 더블클릭하여 그룹을 잠시 풀어준다.

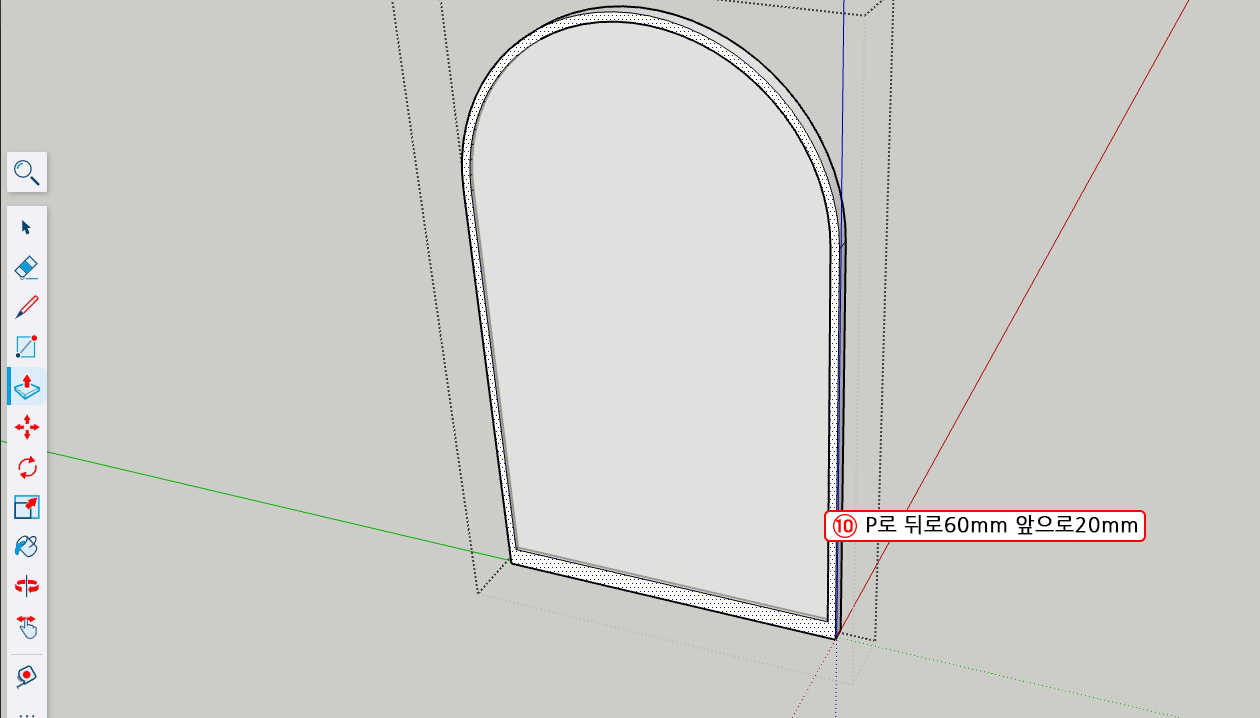

10. P를 누른 후 뒤로 60mm 다시 앞으로 20mm로 댕겨준다. 합계 80mm가 되게 한다.

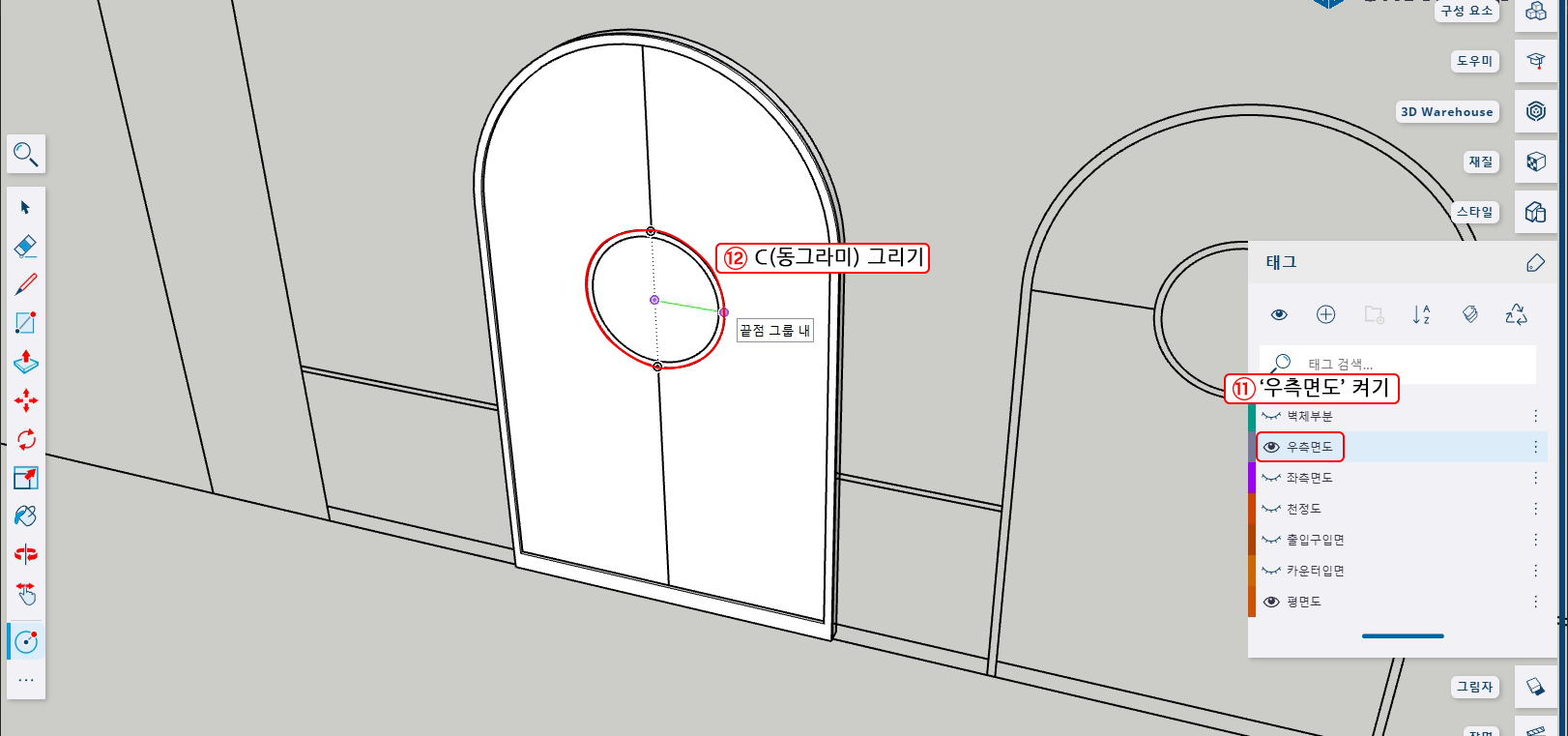

11. 다시 '우측면도' 태그를 켜준다.

12. 우측면도를 참고로 해서 C(동그라미 그리기)를 그려준다.

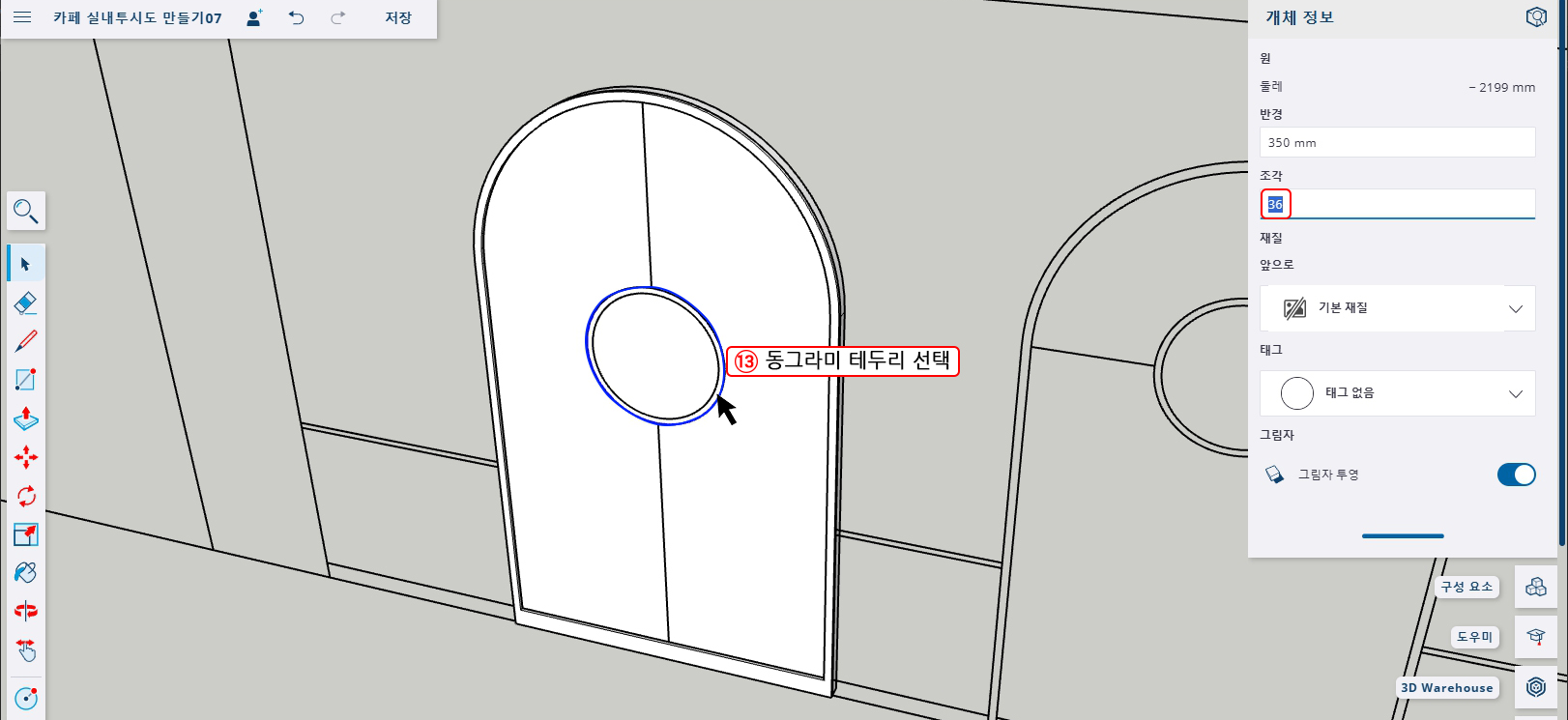

13. 동그라미 테두리를 선택한 후 개체정보(Entity Info)에서 조각(Segment)을 '36'로 조절한다.

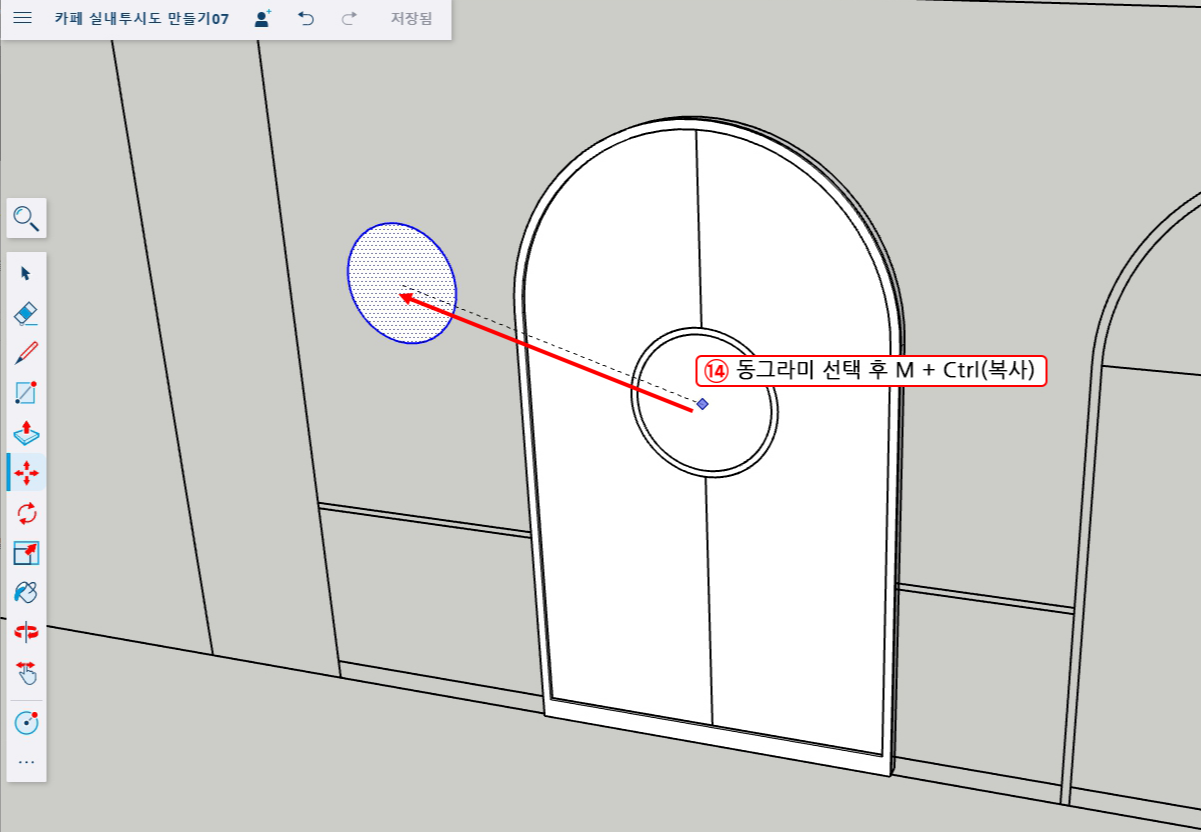

14. 동그라미 면을 선택 후 M + Ctrl (복사) 하여 적당한 곳에 복사해 둔다.

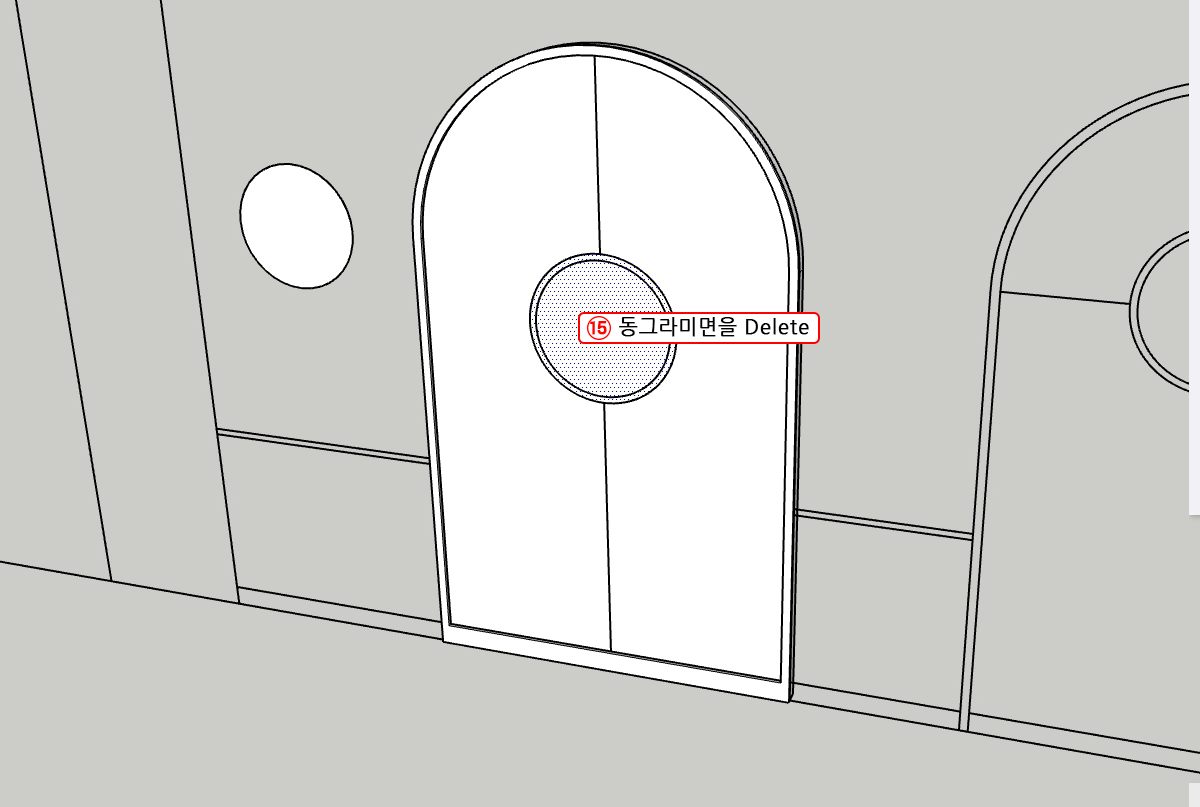

15. 다시 동그라미 면을 선택하고 지워준다.

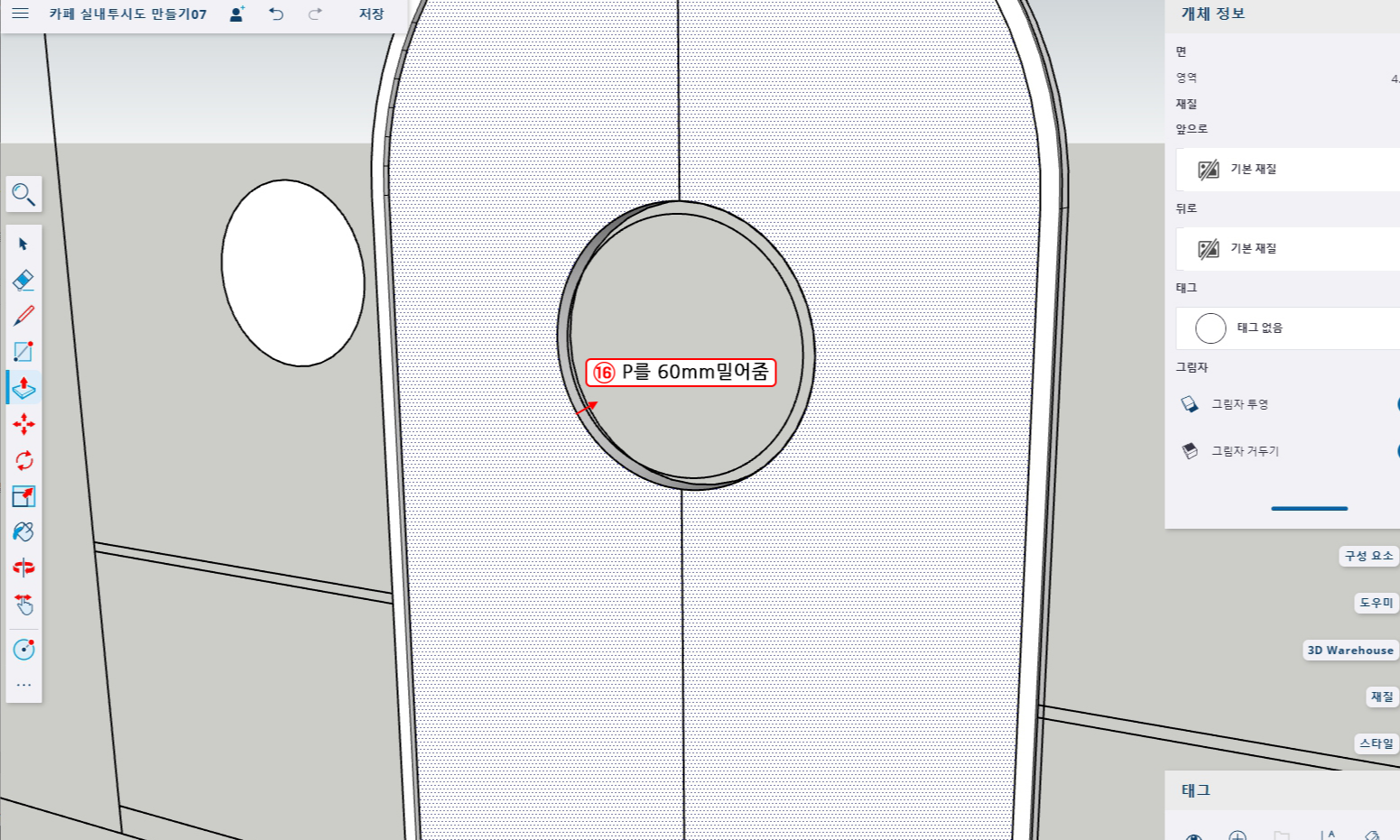

16. P를 누른 후 중간면을 뒤로 60mm 넣어준다.

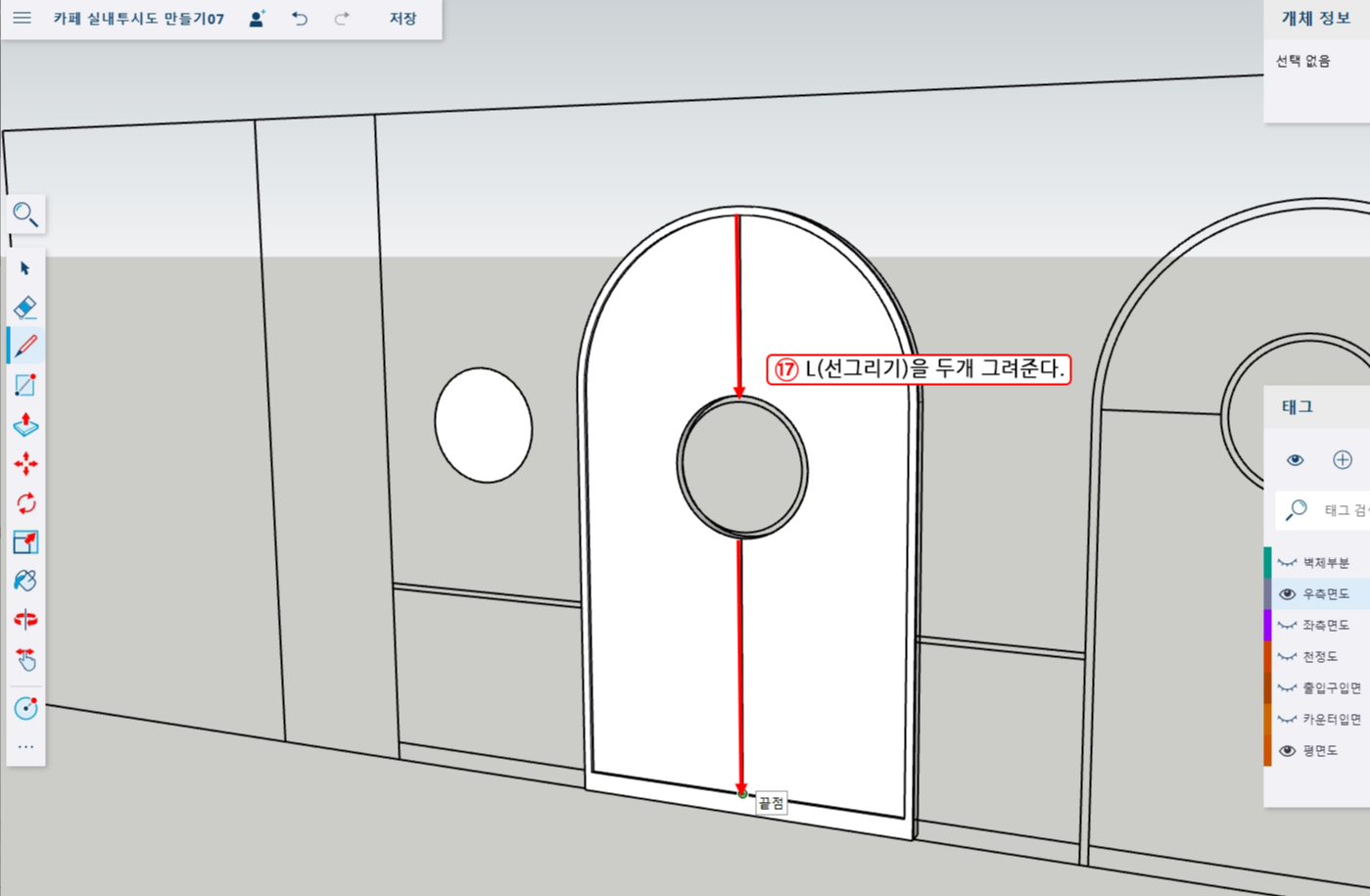

17. '우측면도'를 기준으로 수직선 두 개를 위아래로 그려 넣어준다.

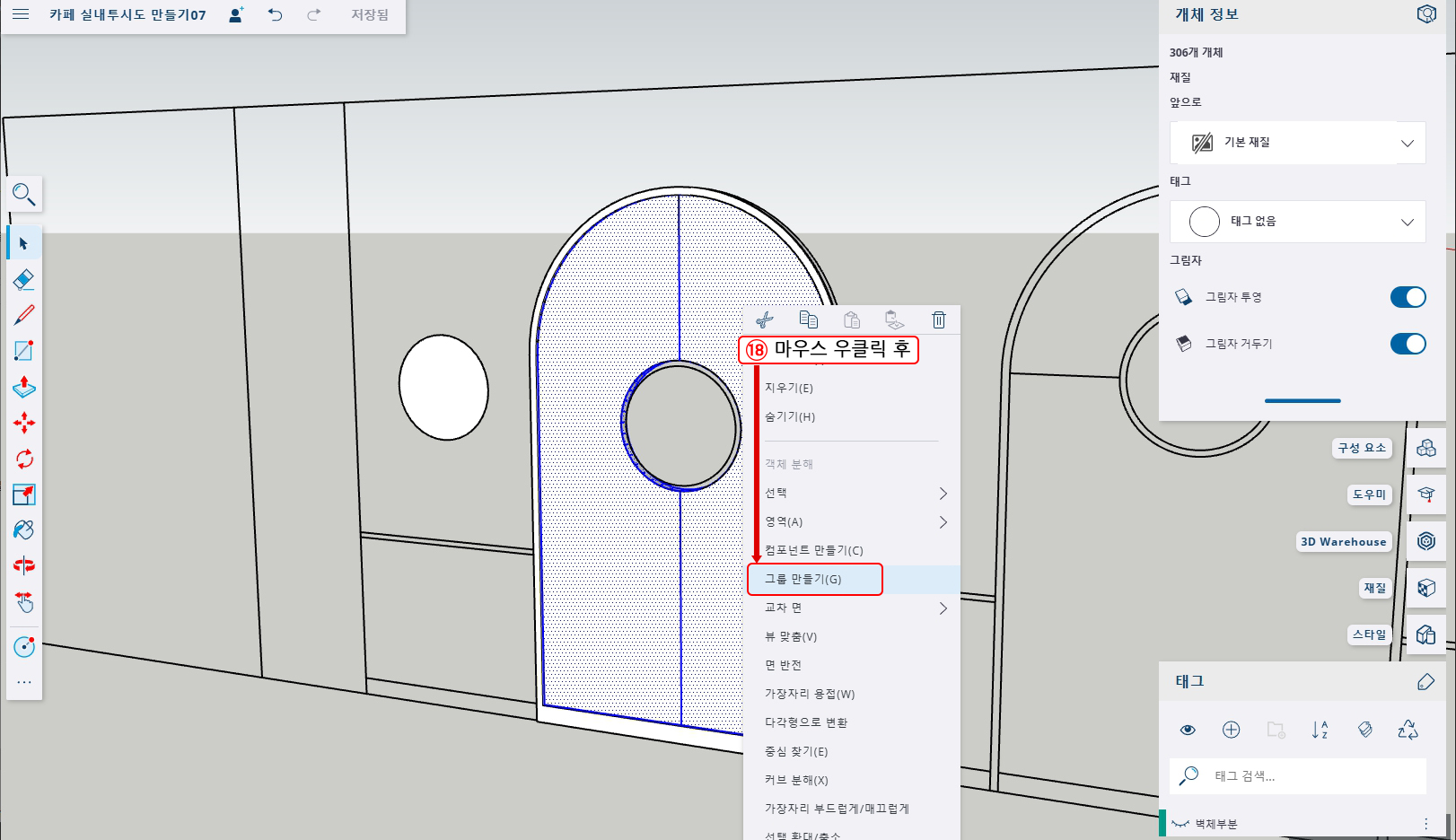

18. 트리플 클릭 후 우클릭하여 그룹 만들기를 해준다.

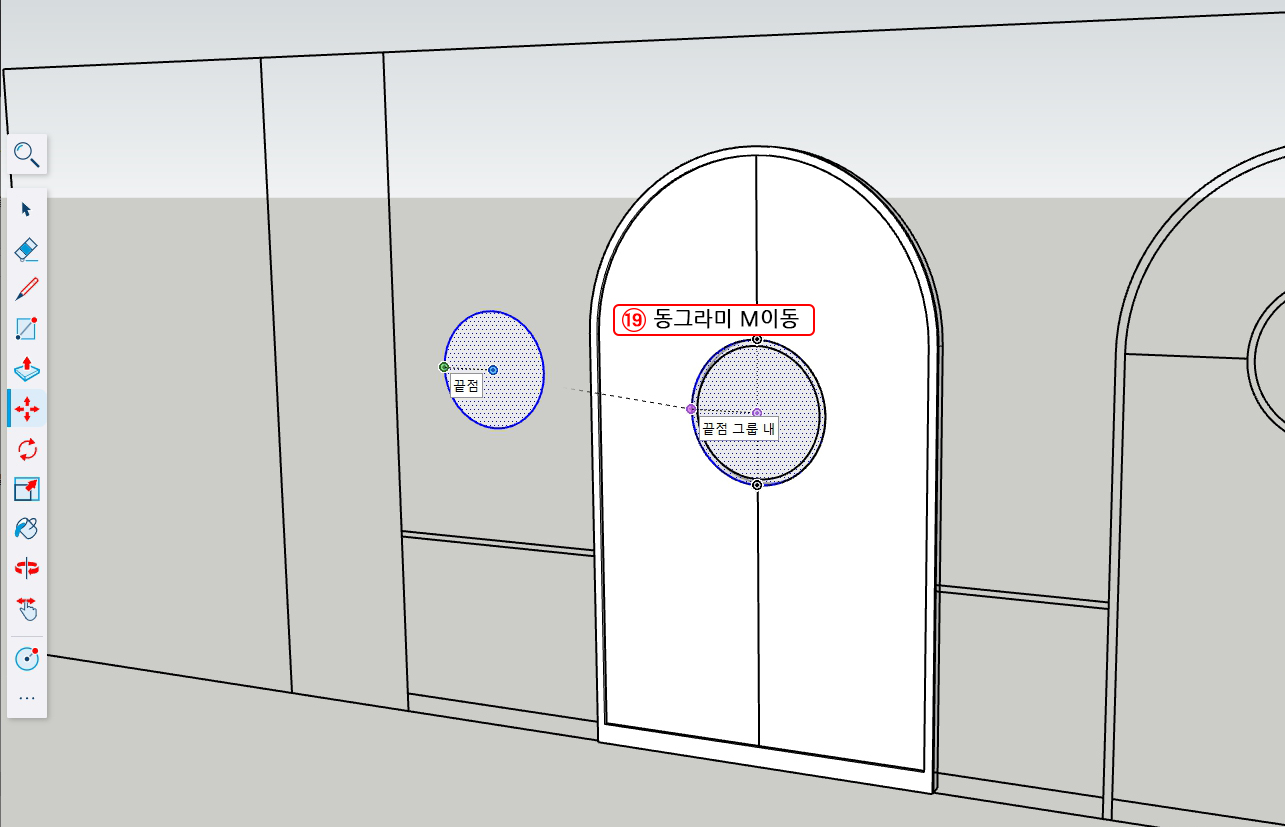

19. 복사해 둔 동그라미를 선택한 후 M을 이용하여 원래 위치로 이동시켜 준다.

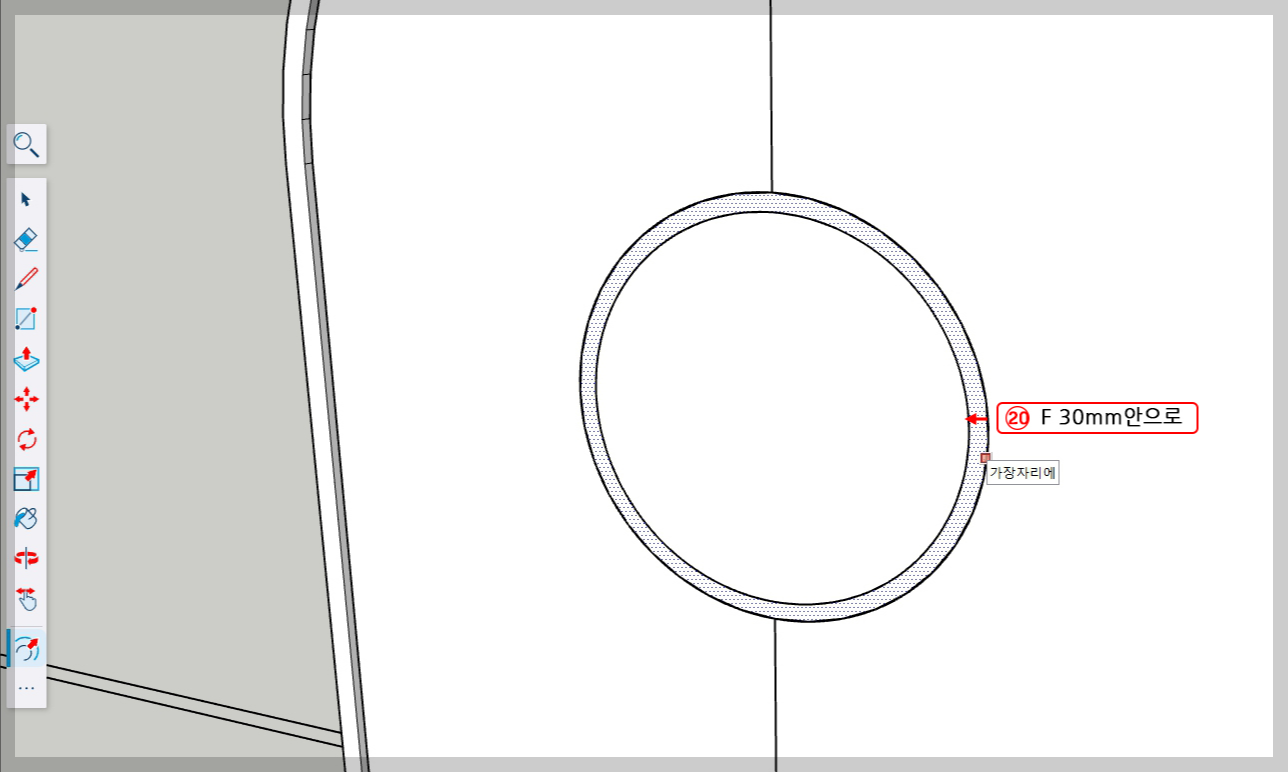

20.  F를 누른 후 동그라미를 30mm 안으로 넣어준다.

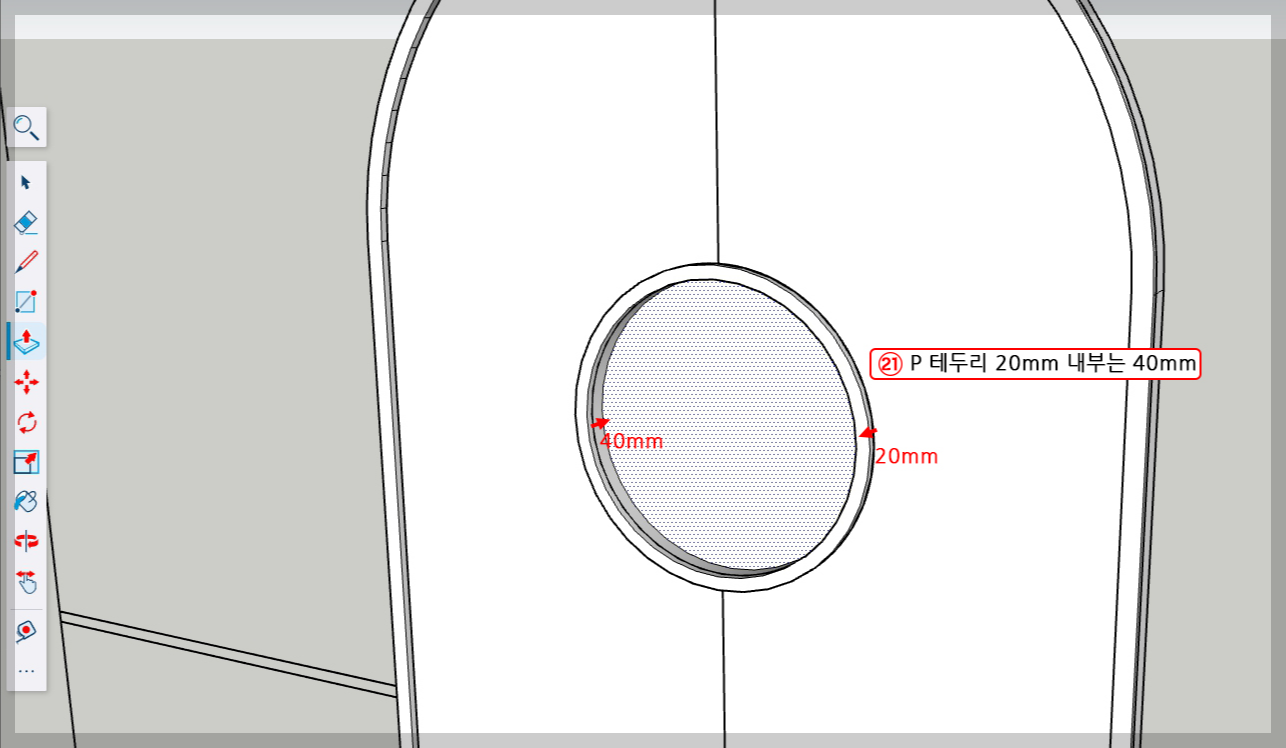

21. P를 누른 후 테두리는 앞으로 20mm 댕겨주고 중간동그라미 면을 뒤로 40mm 밀어준다.

22. 트리플 클릭 후 그룹 만들기를 해준다.



23. 3개의 오브젝트를 함께 선택한 후 그룹 만들기를 해준다.

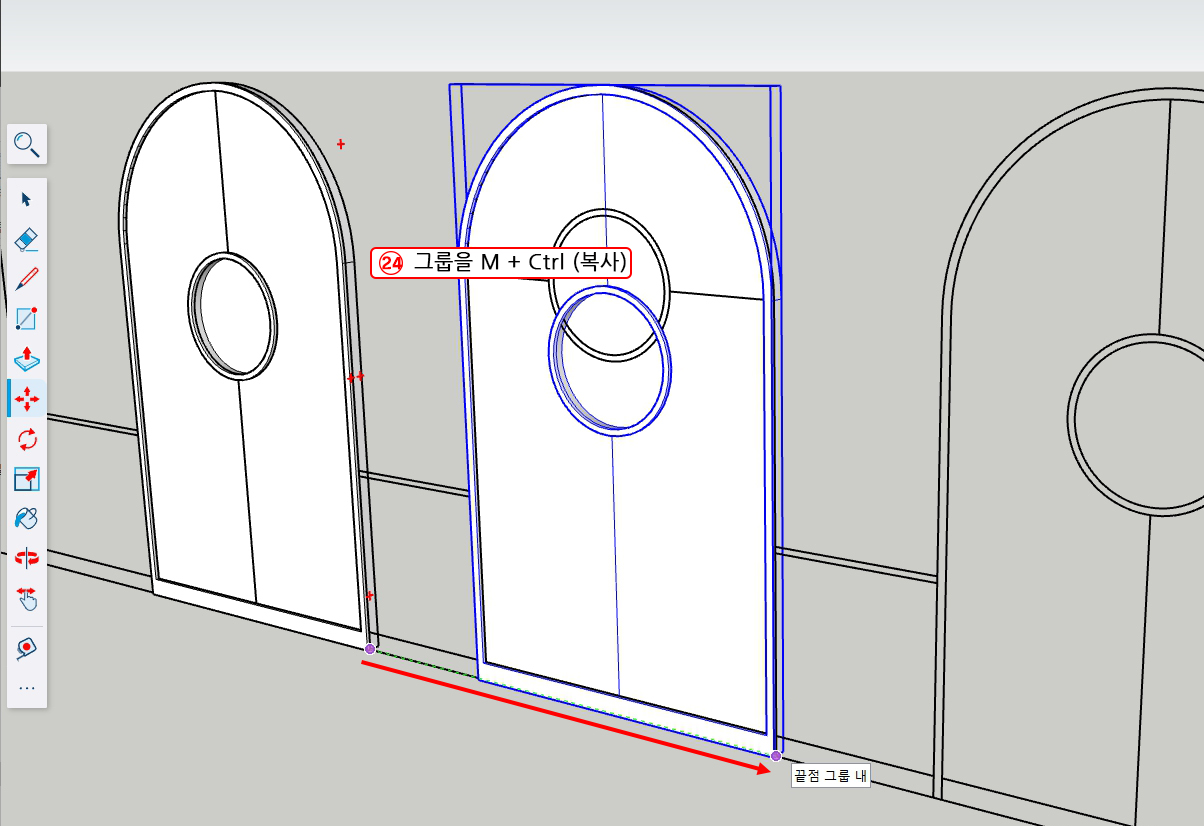

24. 그룹을 선택한 후 M + Ctrl (복사)로 복사를 해준다.

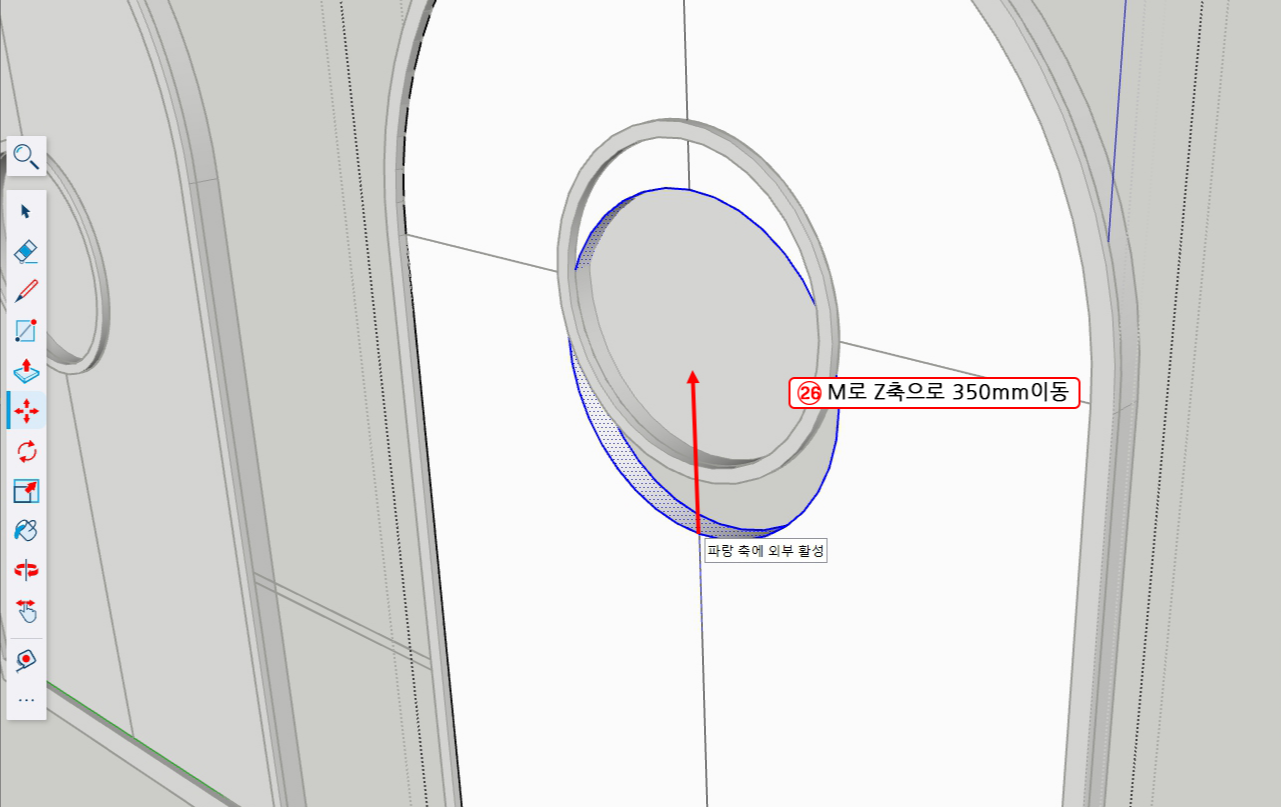

25. 복사된 물체를 더블클릭하여 동그라미를 위로(Z축방향)로 350mm 이동시켜 준다.

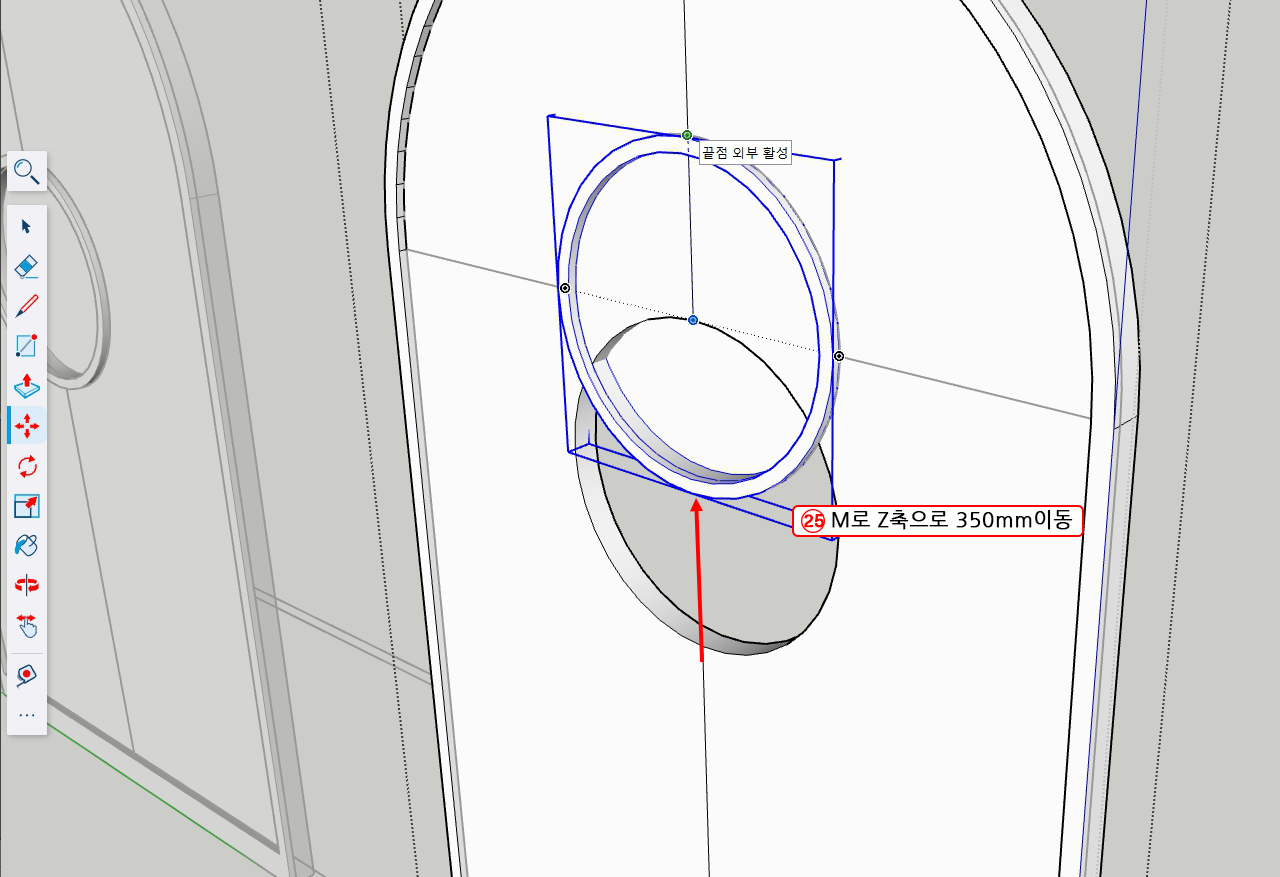

26. 중간면을 더블클릭한 후 동그라미 테두리면을 선택하여 위로(Z축방향)로 350mm 이동시켜 준다.

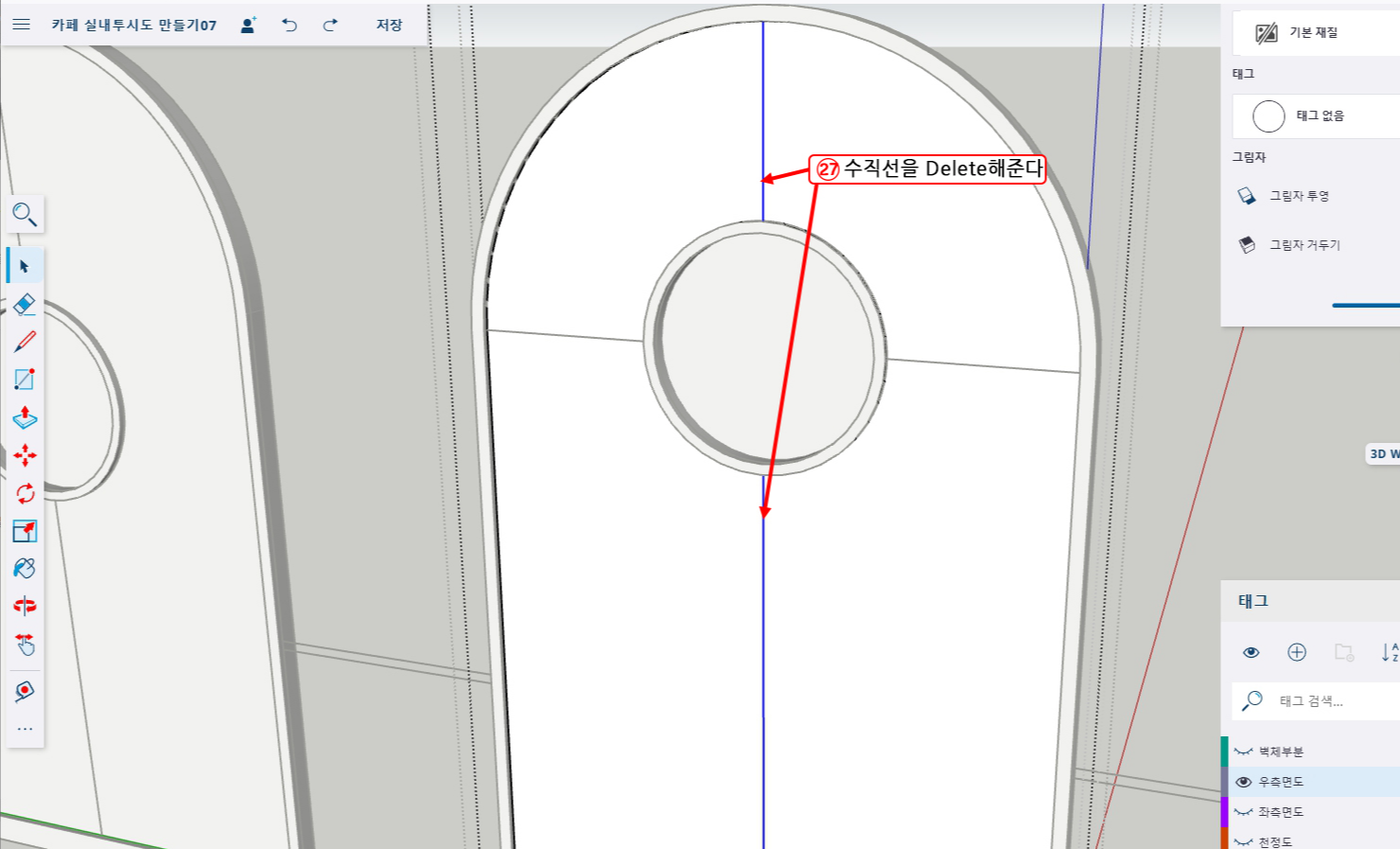

27. 내부에 수직선을 지워준다.

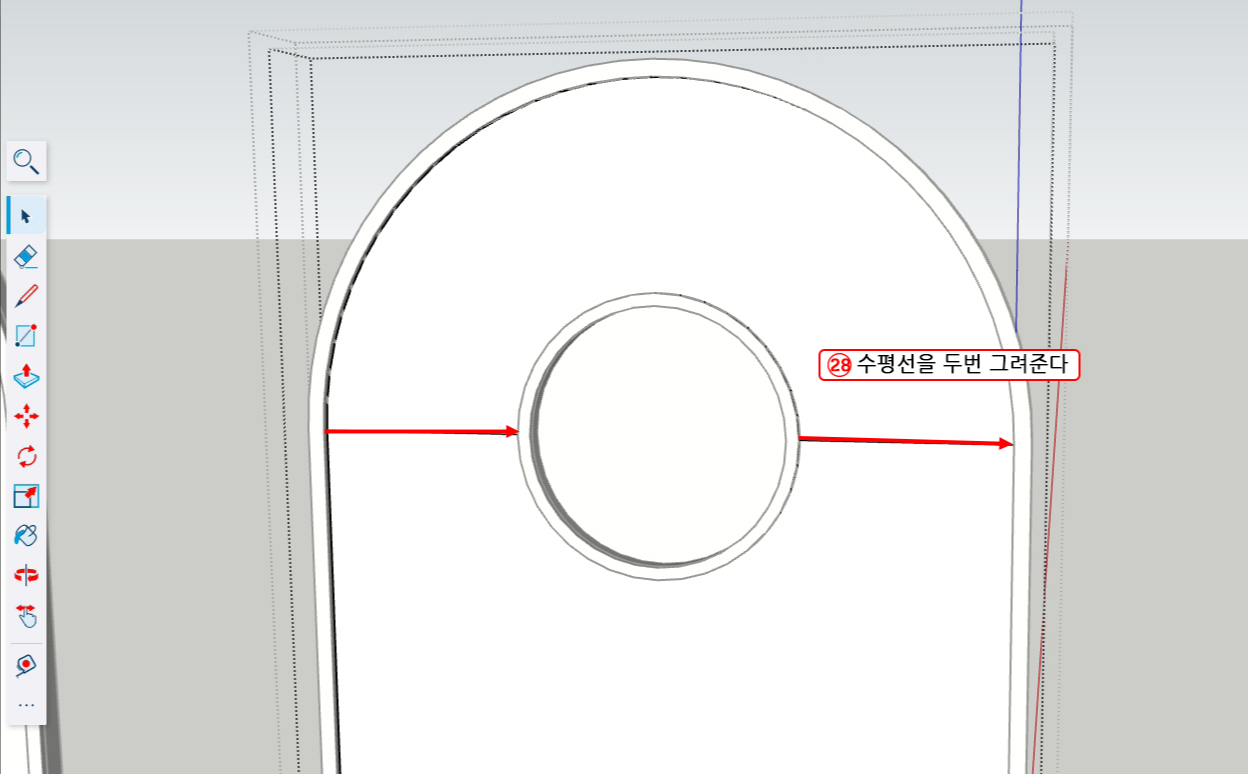

28. '우측면도'를 기준으로 수평선 두 개를 양옆으로 그려 넣어준다.

29. 빈 공간을 두 번 클릭하여 그룹을 닫아준다.



Chapter16. 우측 아트월 구조물 재질 넣기

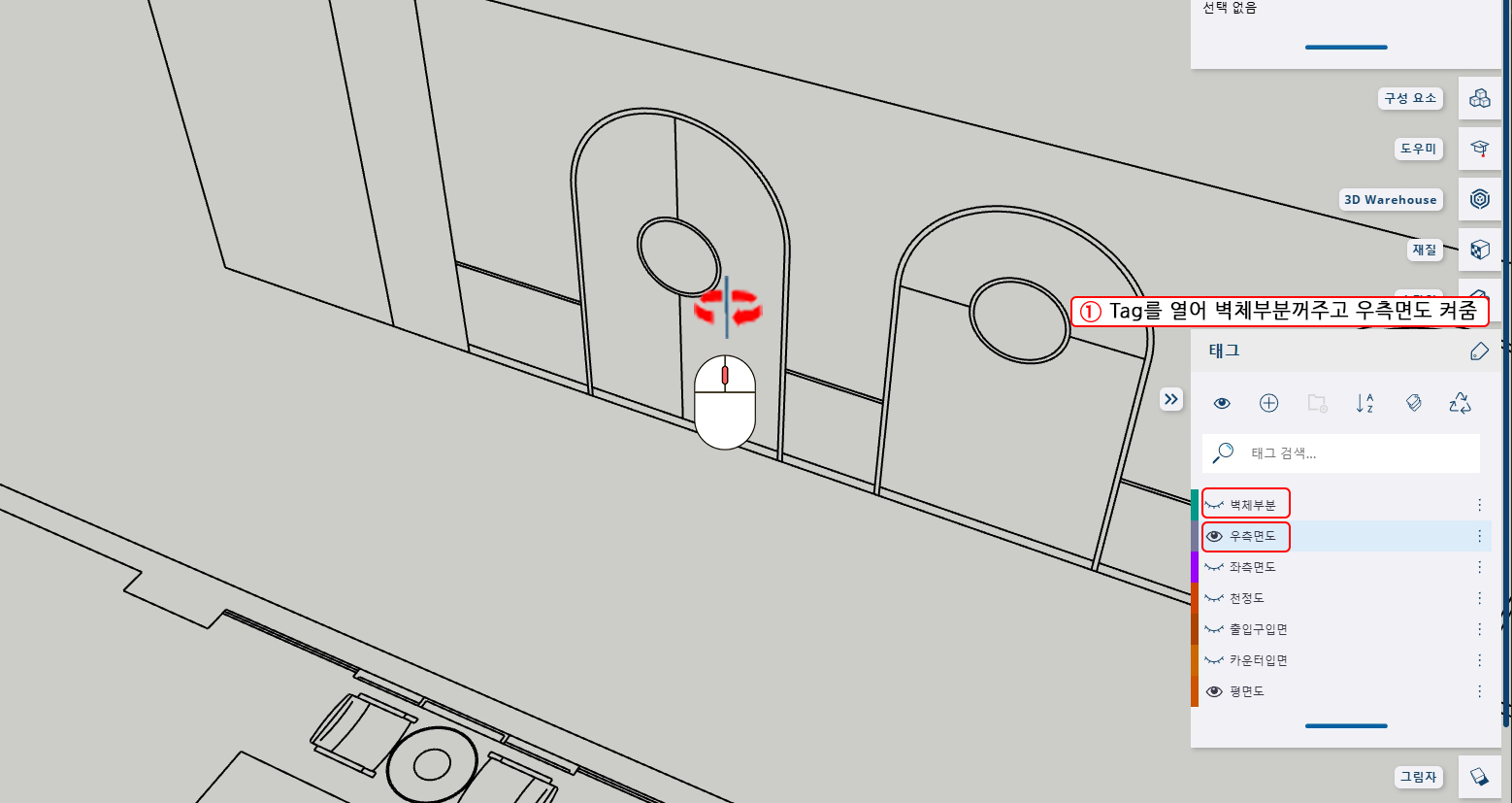

※ 우측에 태그 트레이에서 '벽체 부분' 태그를 켜준다. 기존에 물체에서 재질을 복사하기 위해서입니다.

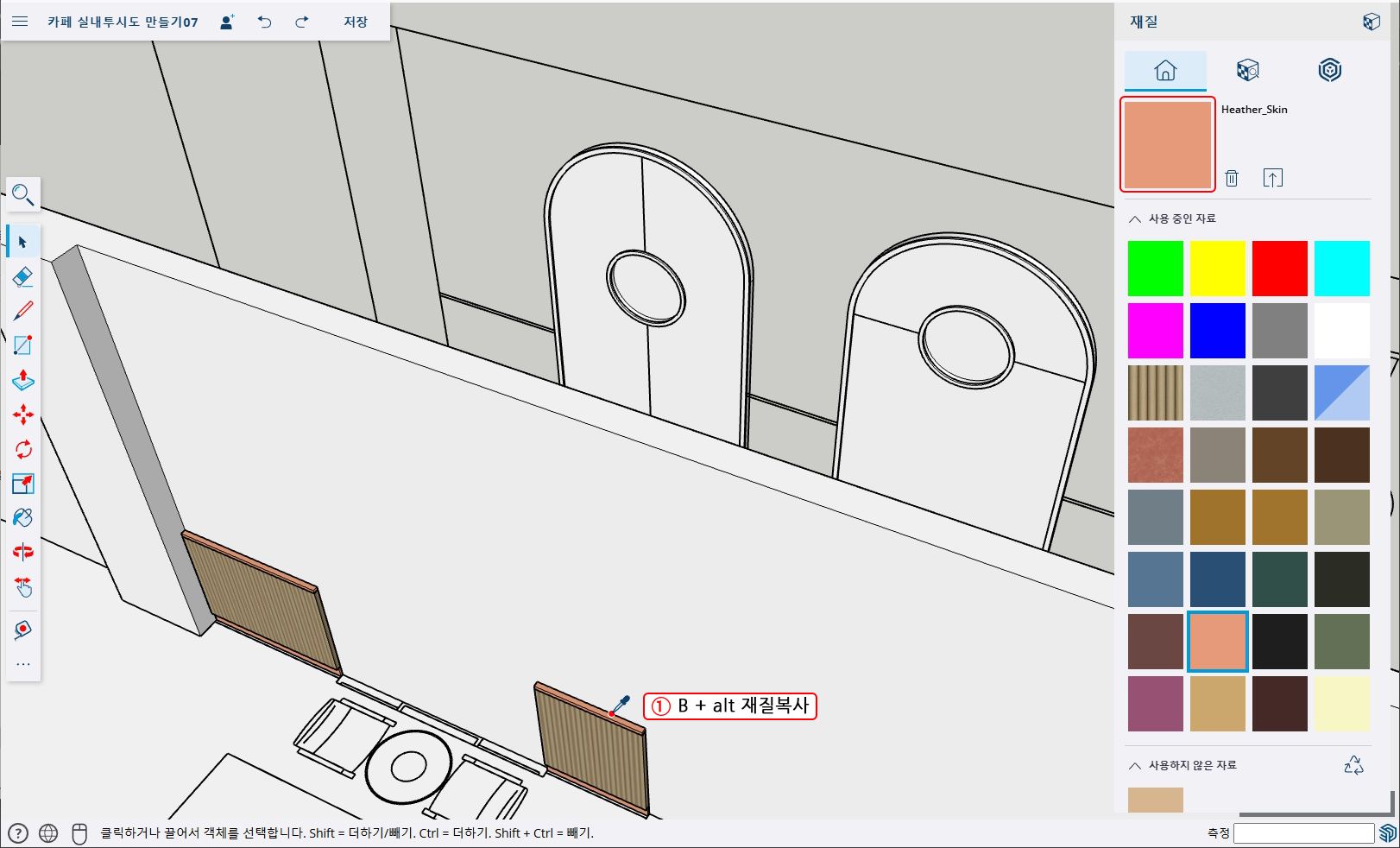

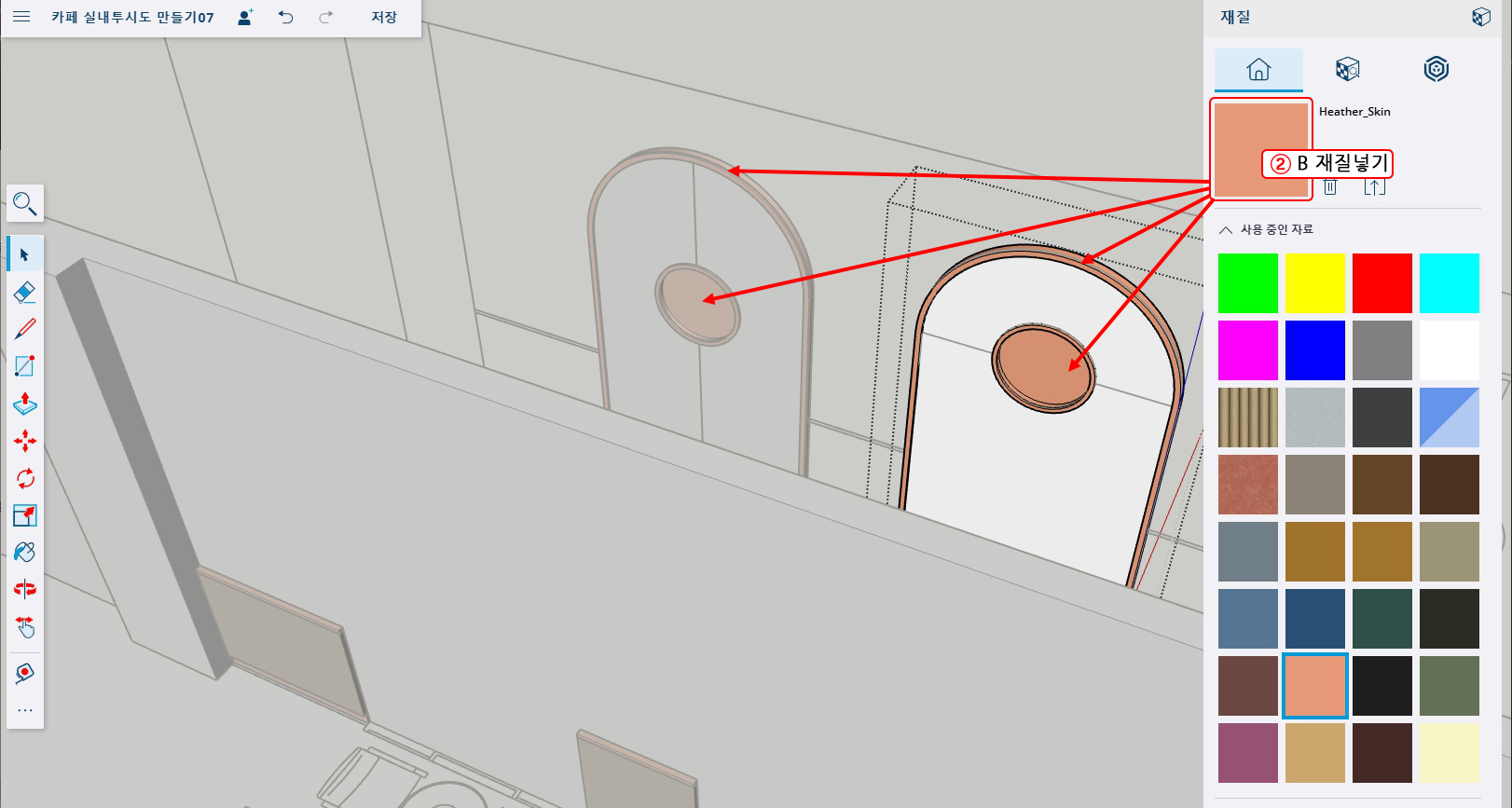

1. 우선 B + alt를 눌러 샴페인 골드 재질을 선택한다.

2. 우측에 아트월 그룹을 더블클릭하여 그룹을 잠시 풀어준다.

3. B를 눌러 재질을 넣어준다.

4. 중앙 부분을 더블클릭 두 번 하여 그룹을 잠시 풀어준다.

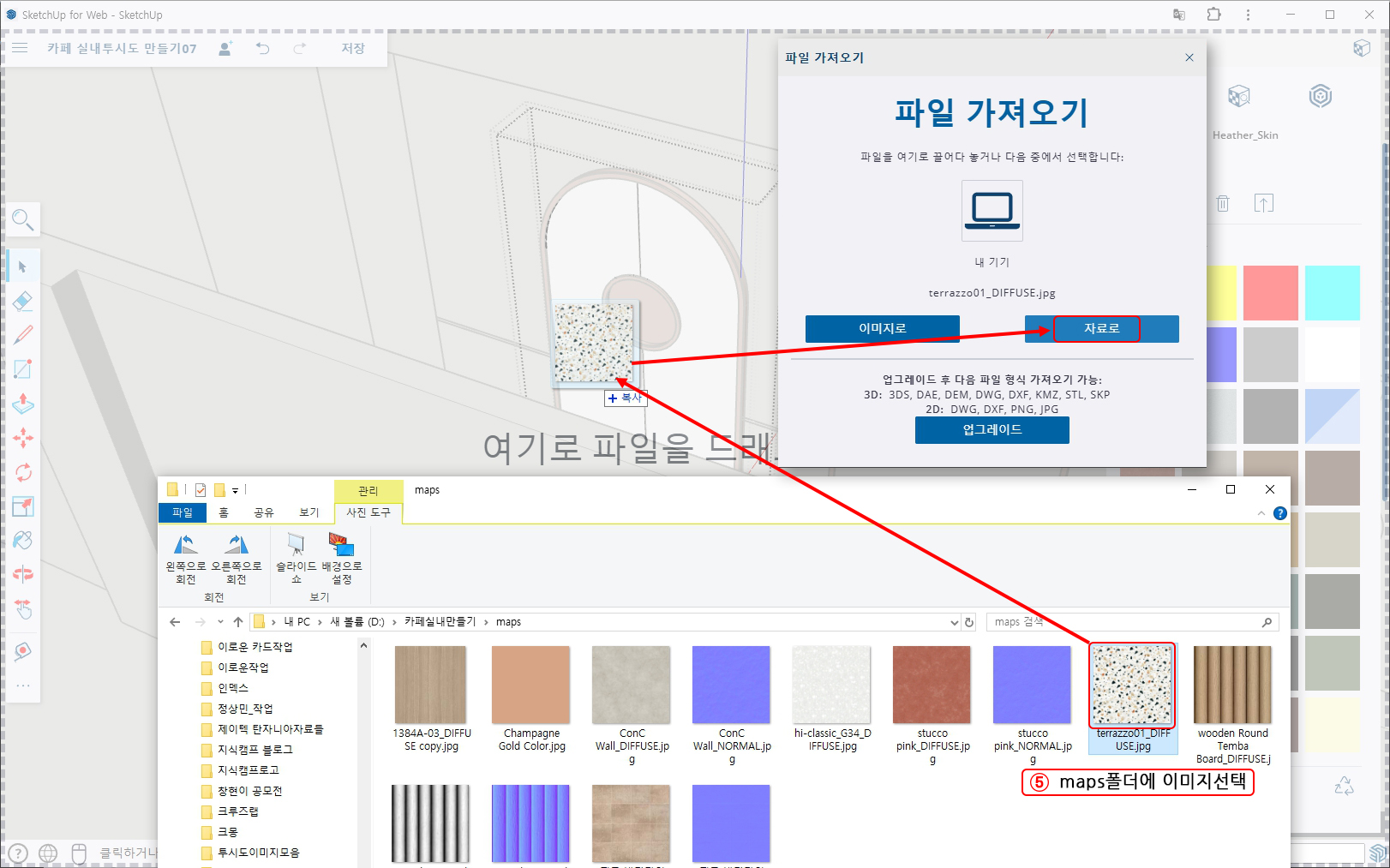

5. maps에서 terrazzo01_DIFFUSE.jpg을 선택하여 화면상에 넣어준다.

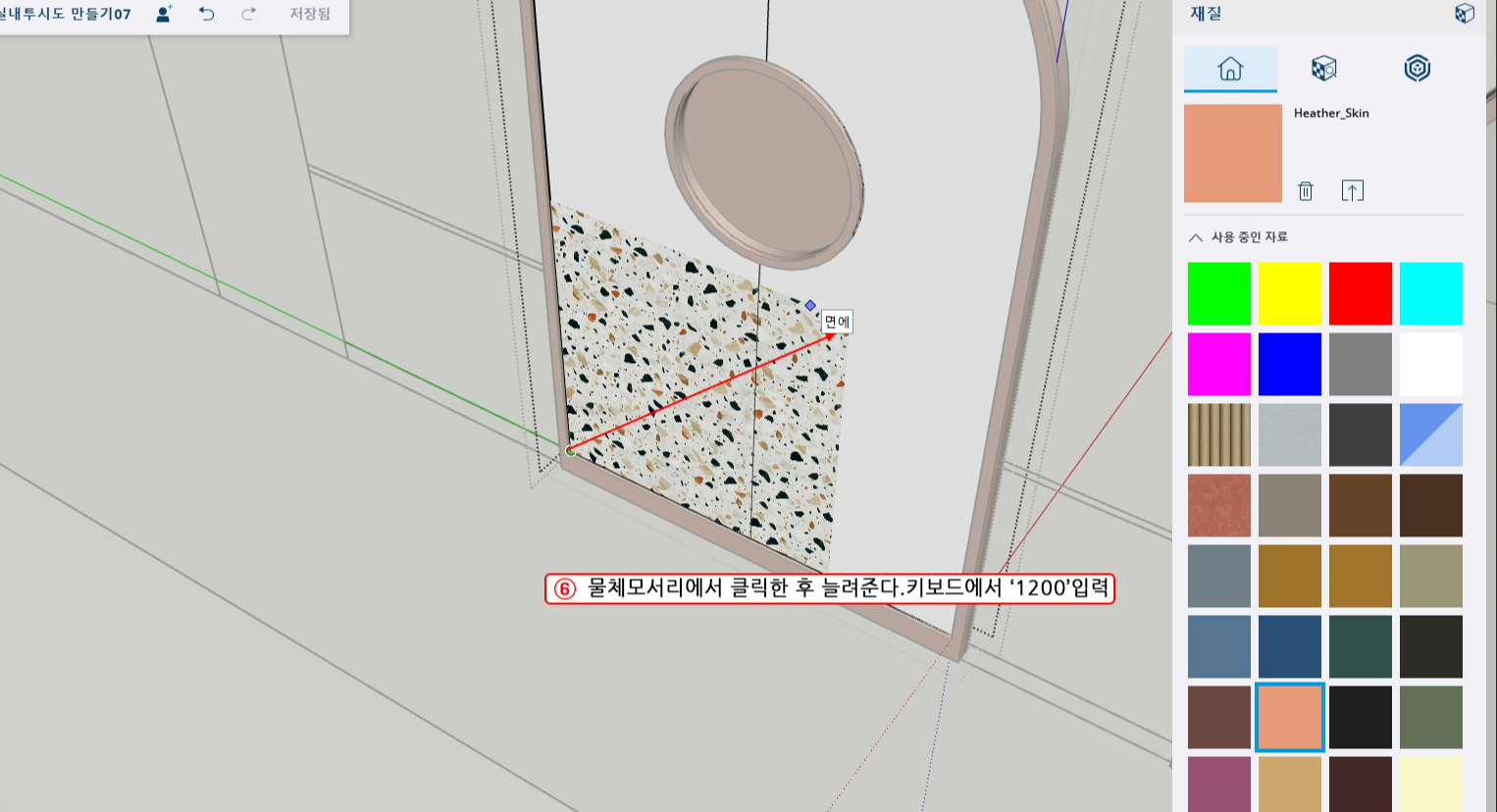

6. 그림이 들어오면 물체의 모서리에 고정시켜 그림은 키워준다. 이때 키보드에서 '1200'을 입력해 준다.(이미지 크기를 1,200mm 크기로 반복시킬 것이란 말이다.)

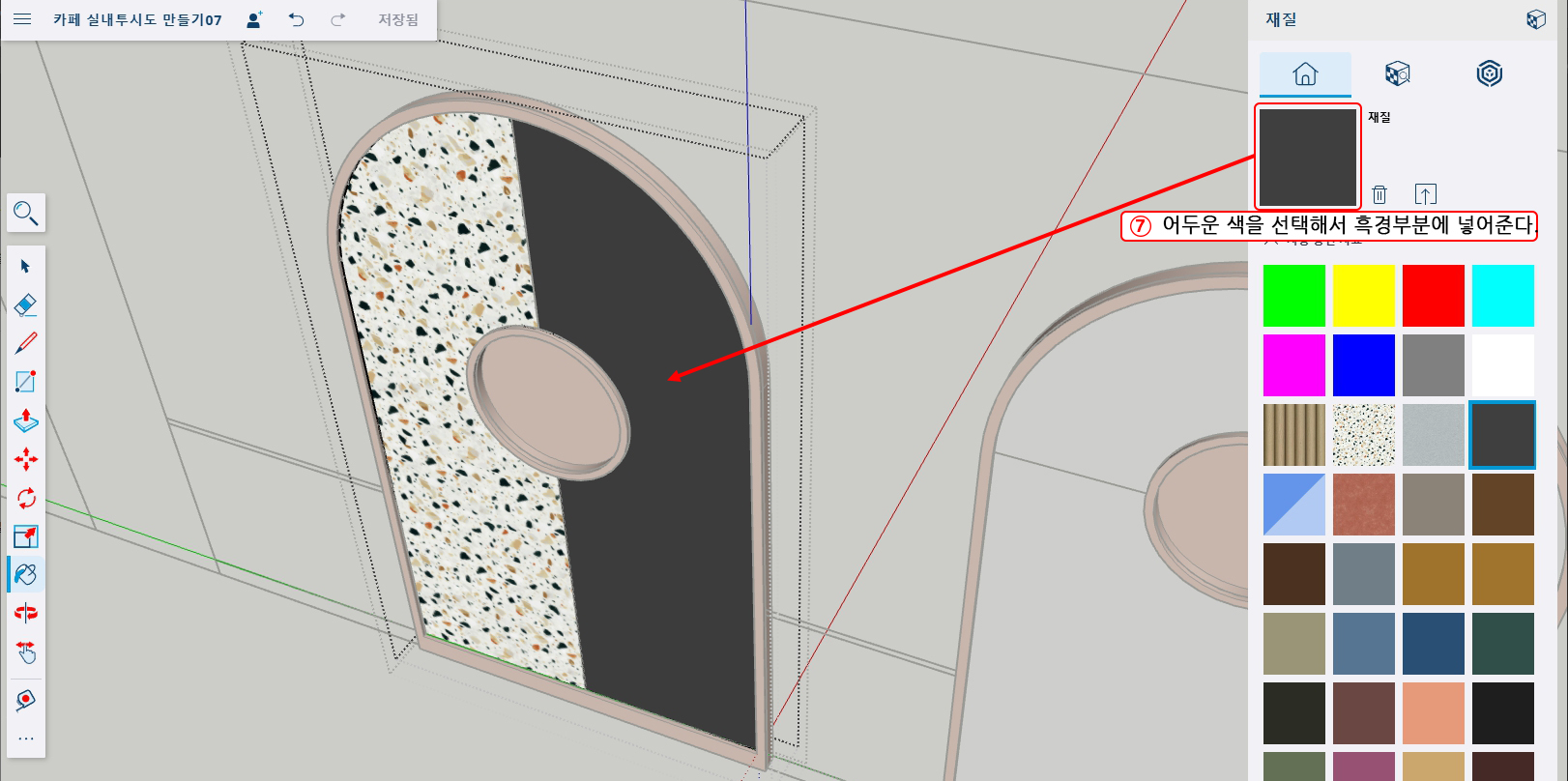

7. 재질트레이에서 어두운 색을 선택하여 terrazo재질 옆에 넣어준다.

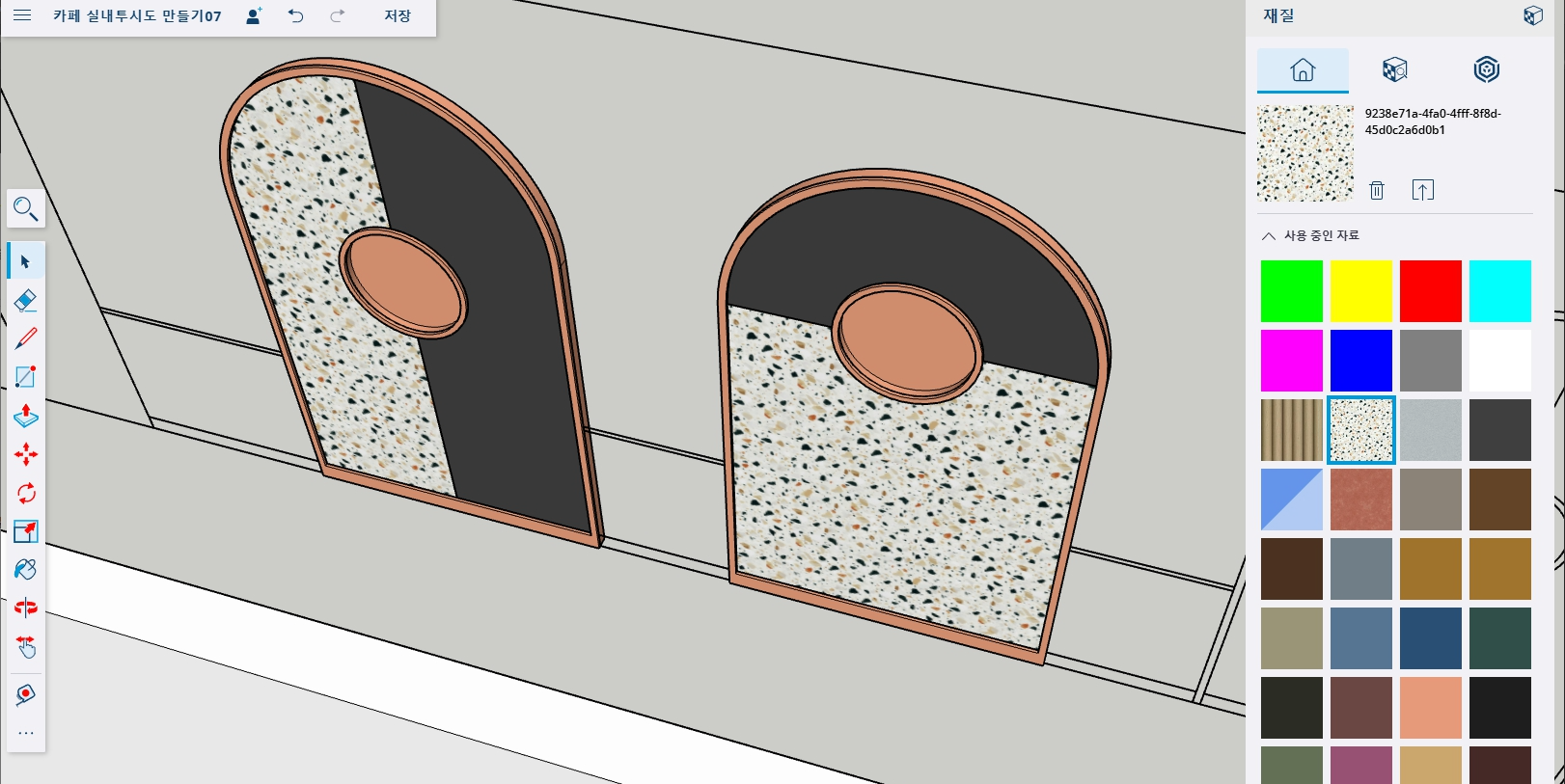

8. 나머지 구조물에도 재질을 넣어준다.

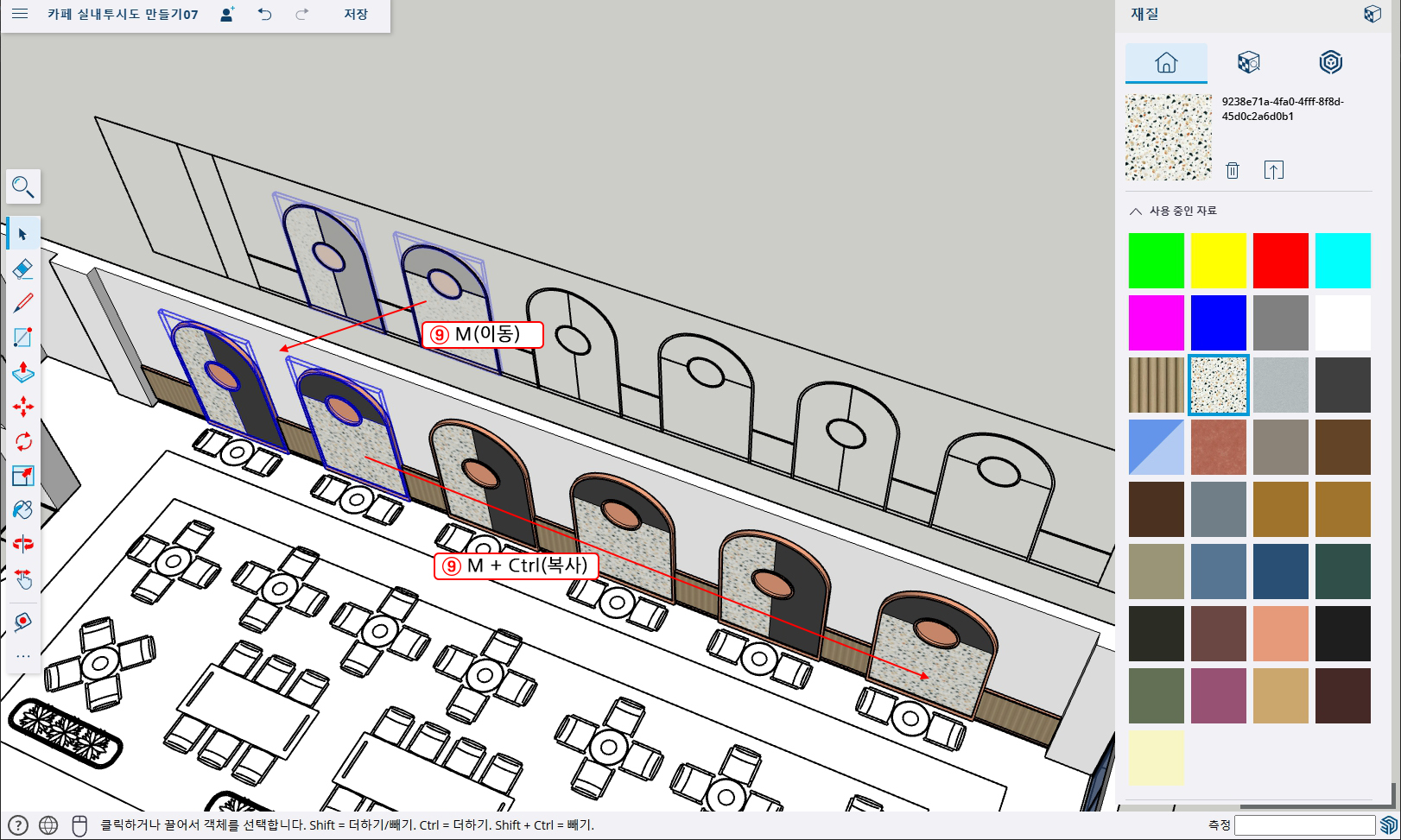

9. 이제 평면도에 맞게 배치를 하고 복사를 해준다.

이제 양쪽벽면 아트월은 다 만들었습니다. 수고하셨습니다.
