이번장에서는 좌측면에 있는 내부에 간접등이 들어있는 핑크색 아치벽을 만들어 보고자 합니다.

좌측면도에서 아크를 그리는 것과 Follow Me를 이용한 간접등 공간 만들기가 핵심입니다.

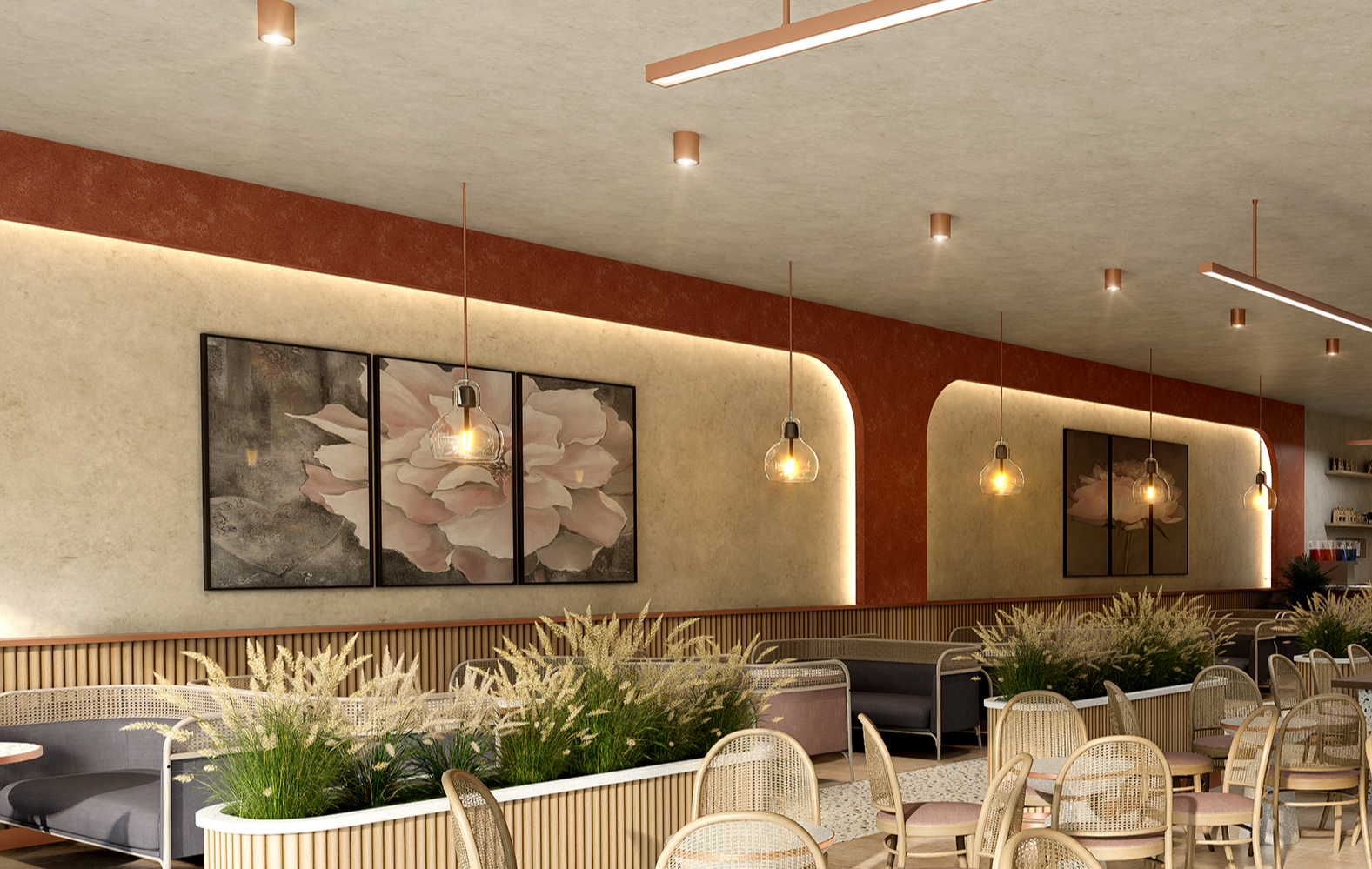

참고 그림에 진한 핑크색 부분입니다.



※ 사용될 재질소스

maps.zip

8.43MB

Chapter14. 핑크 간접 아트월 만들기

이제부터는 벽면에 아트월 상부에 들어갈 핑크 간접 아트월을 만들어보자.

벽체만 따로 관리가 될 태그를 만들어 보자.

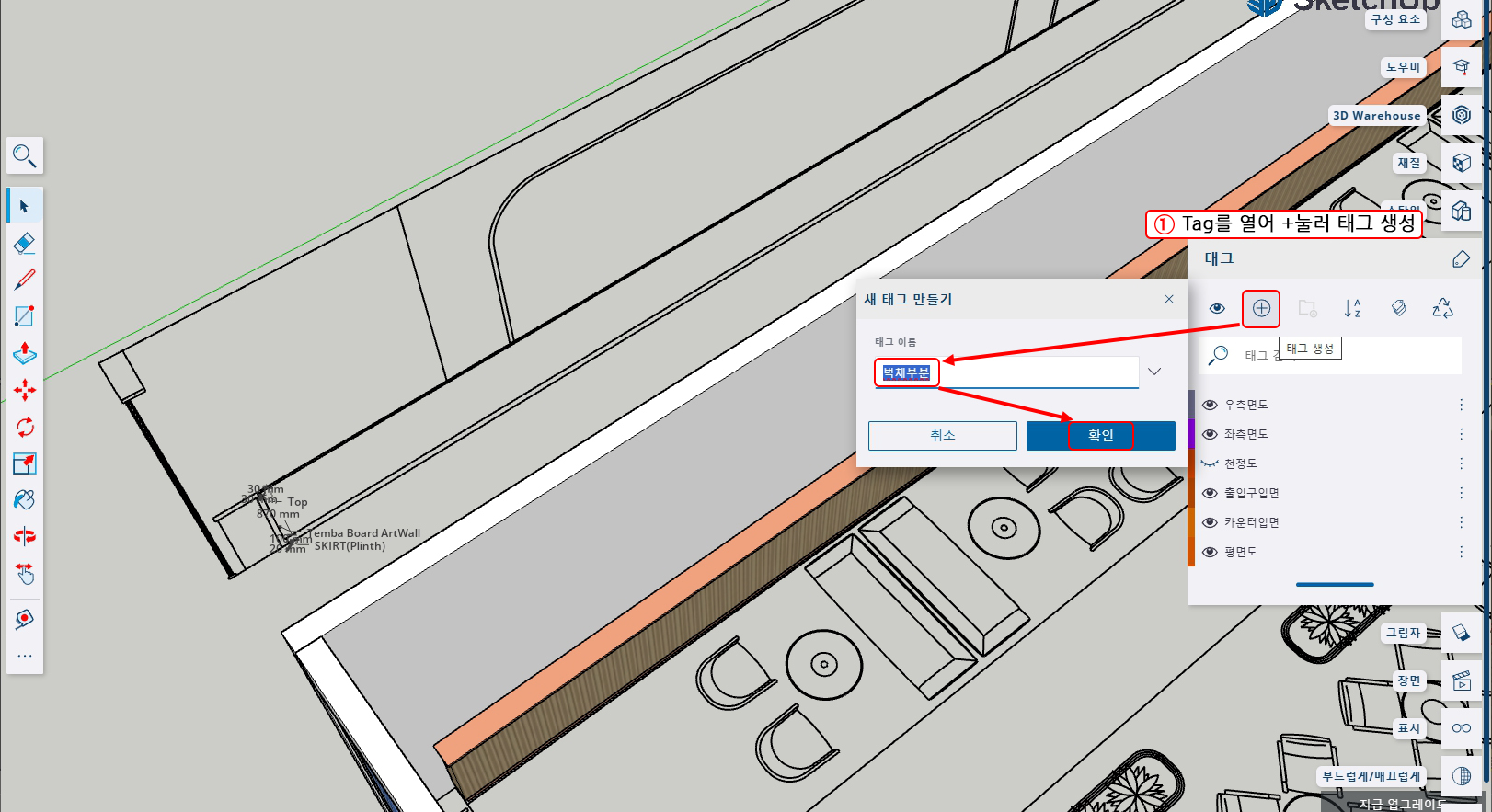

1. 우측에 태그 트레이를 열어서 +를 눌러 태그 생성을 하고 태그이름을 '벽체 부분'이라고 한다.

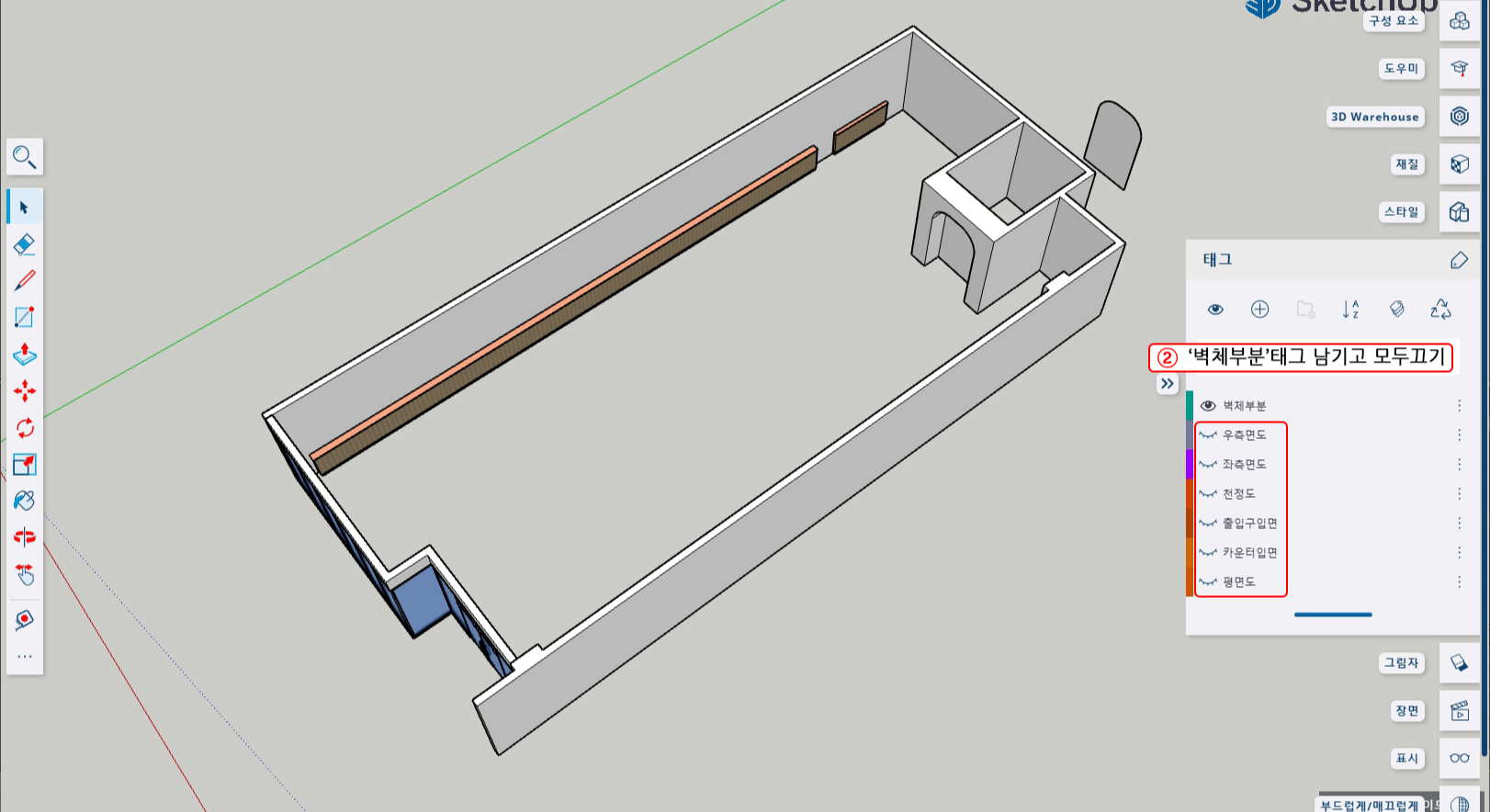

2. '벽체 부분'태그만 남기고 전부 꺼준다.

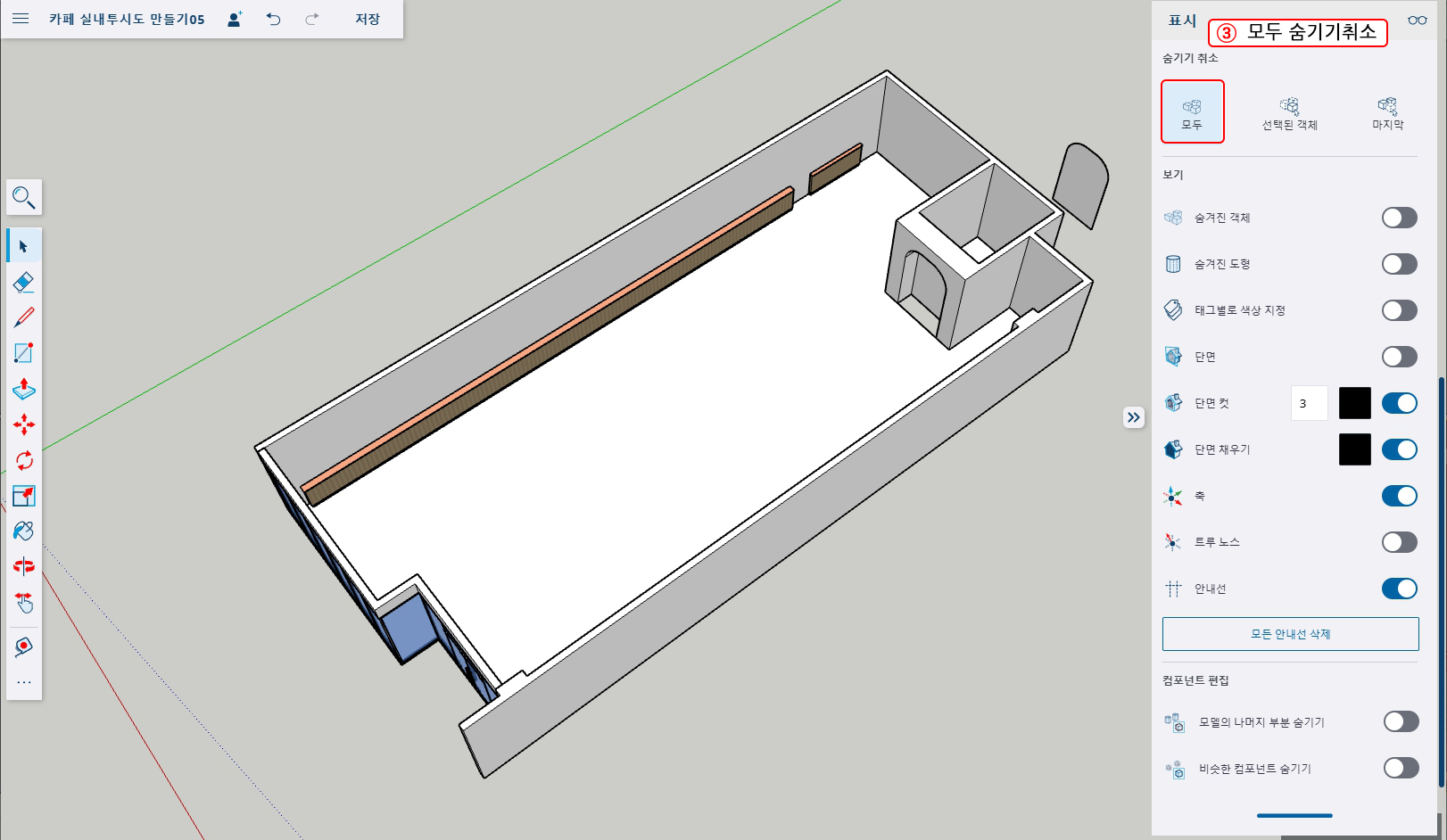

3. 표시태그를 열어 숨기기 취소를 모두로 해준다. (숨겼던 모든 물체들이 나타날 것이다.)

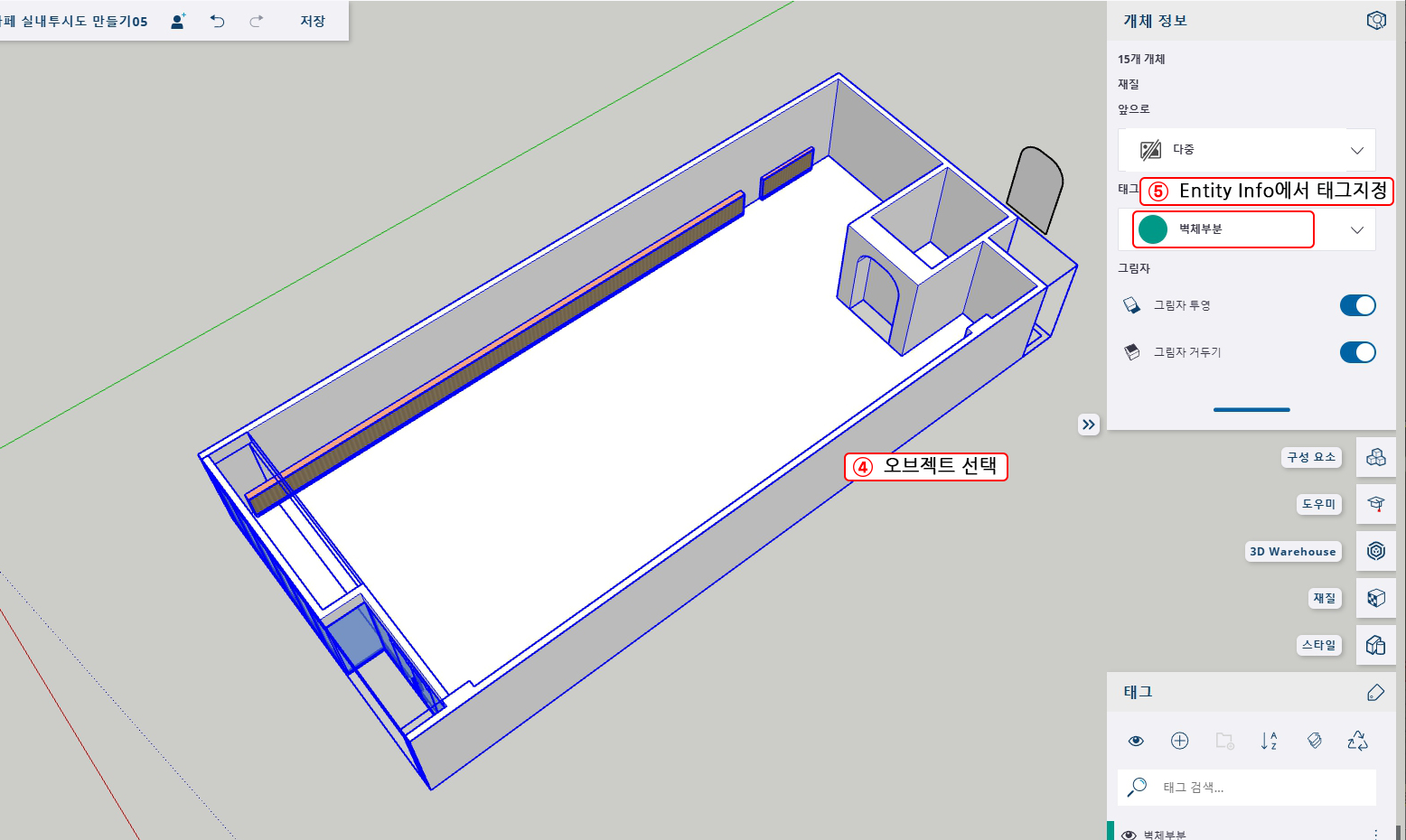

4. 프레임용 아치를 남기고 나머지 오브젝트를 다 선택한다.

5. 우클릭 후 Entity Info를 선택하거나 우측트레이 최상단에 Entity Info(개체 정보) 태그를 선택한 후 태그를 '벽체 부분'태그로 지정해 준다.

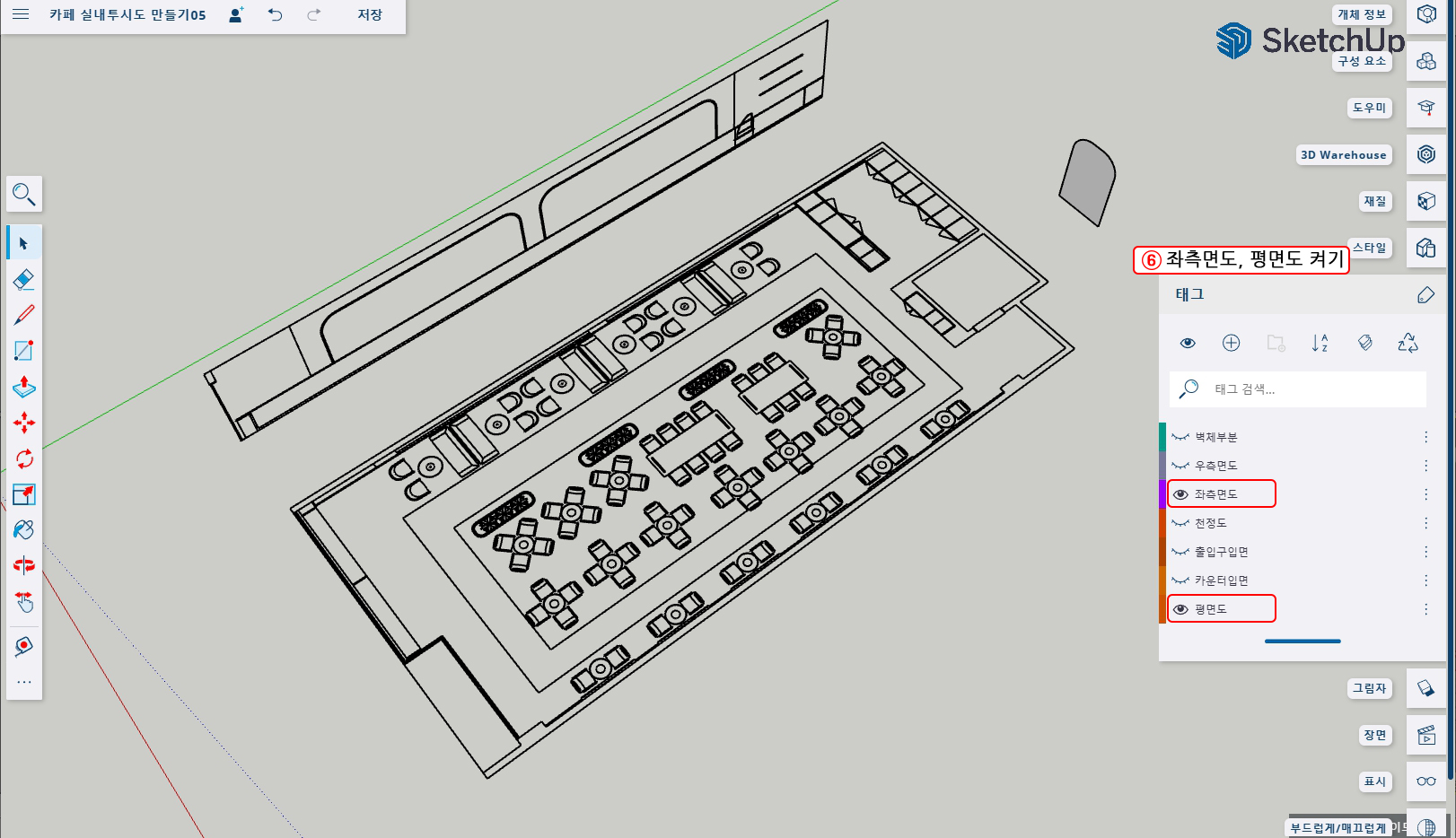

6. 태그에서 '좌측면도'와 '평면도'만 남기고 모두 꺼준다.

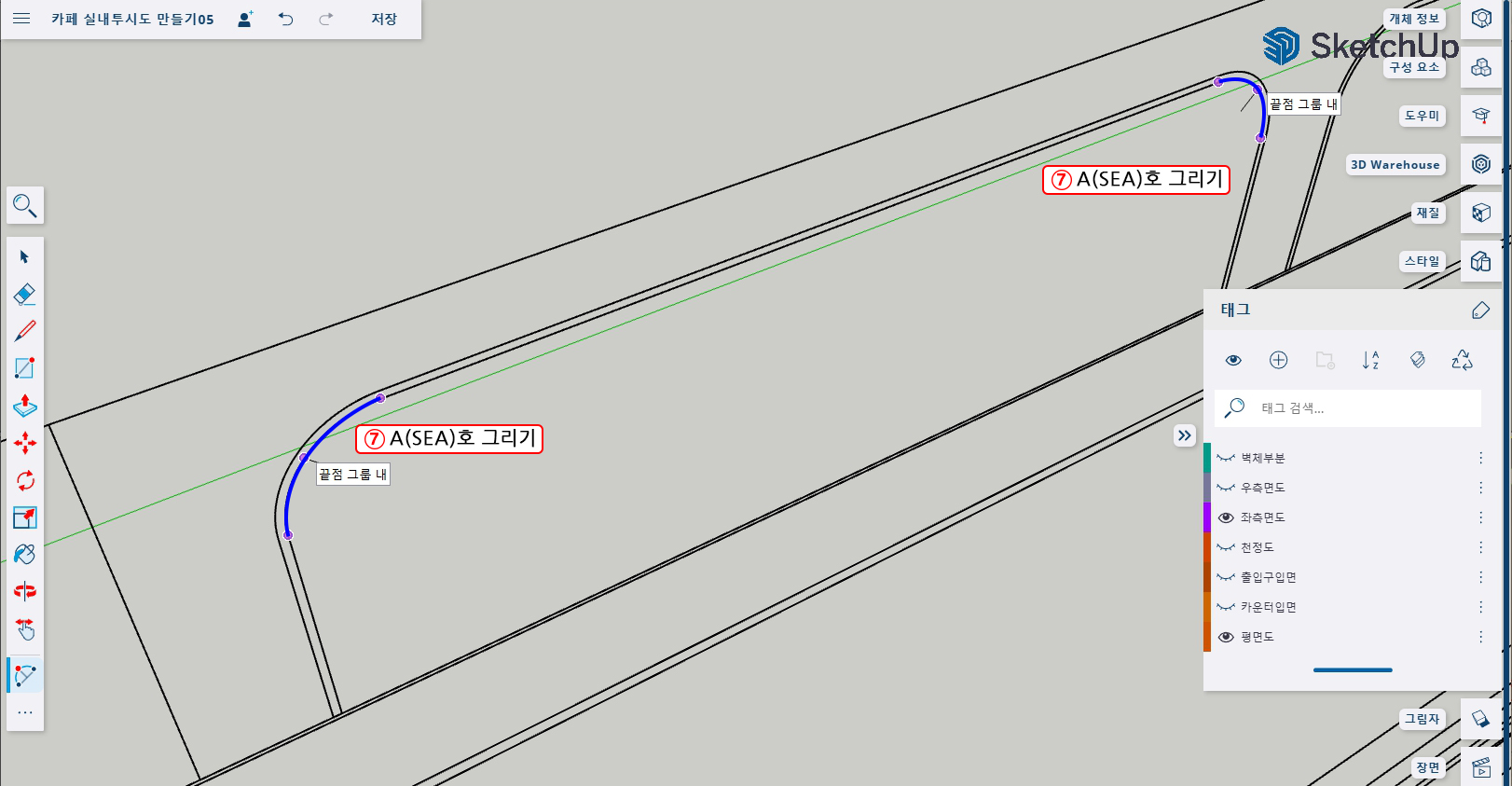

7. 좌측면도 가까이 가서 A(호 그리기)를 눌러서 아크 두 개를 그려준다.

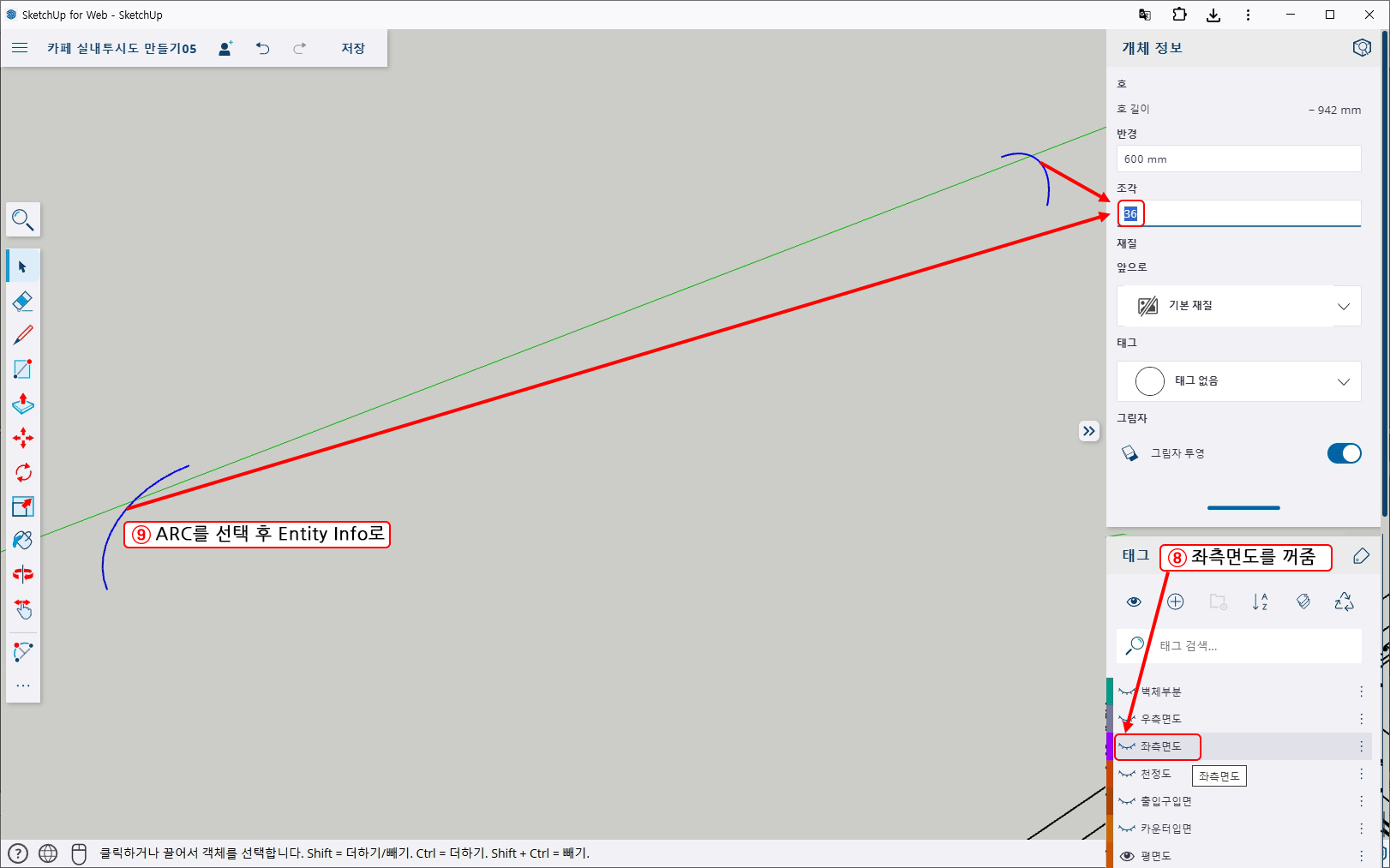

8. 태그에서  '좌측면도' 태그를 잠시 꺼준다음

9. 아크 두 개를 각각 선택하여 Entity Info에서 Segment(조각) 값을 '36'로 고쳐준다. (부드러운 아크를 그리기 위해서)

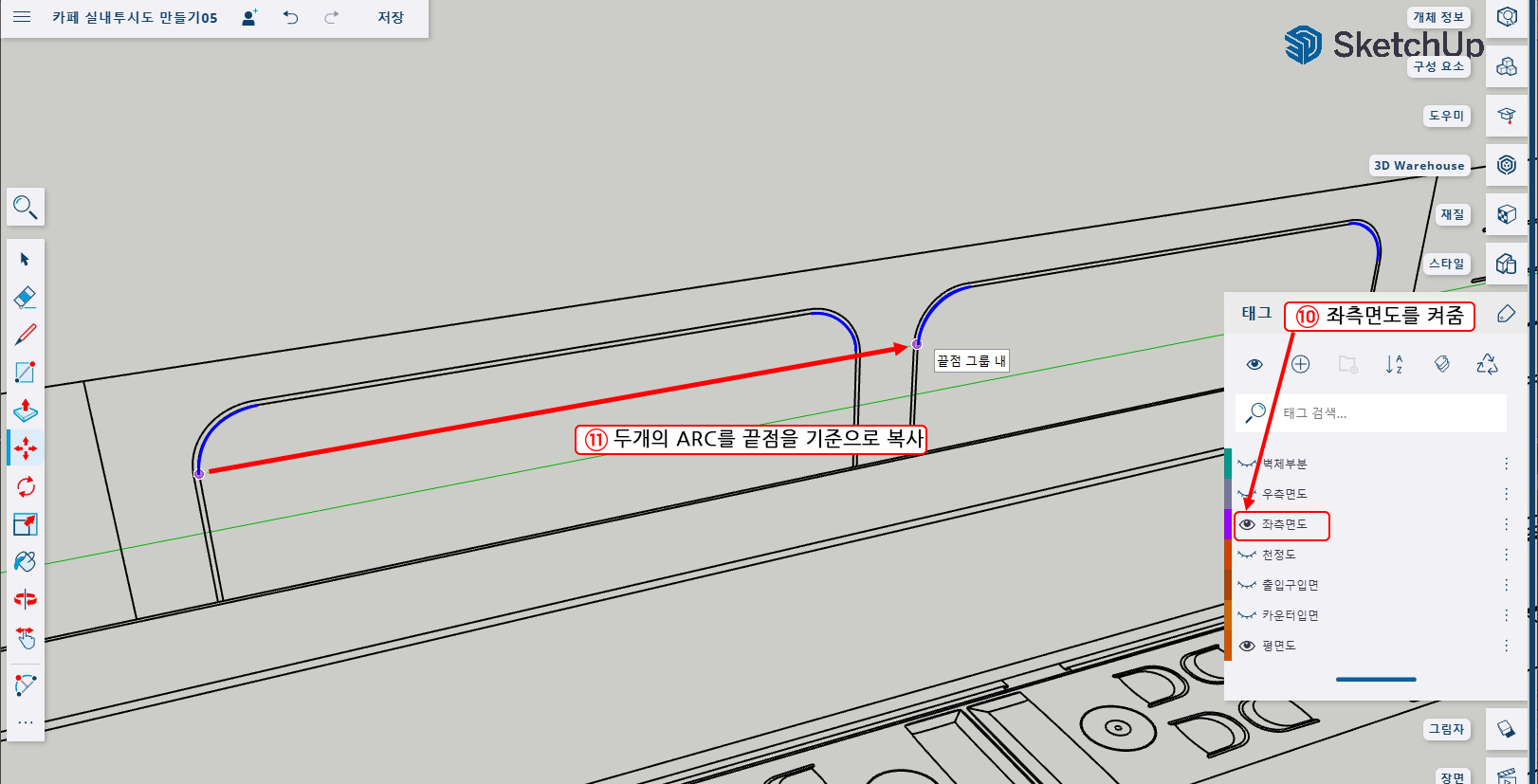

10. 태그에서 ' '좌측면도' 태그를 다시 켜준다. (다음 복사할 위치를 볼 수 있어야 하기 때문에)

11. Space Bar를 누른 후 두 개의 아크를 Ctrl키나 Shift 키를 더해서 선택한 후(Multi Select)

     M+ Ctrl(복사)하여 옆 부분 위치에 복사하여 준다.

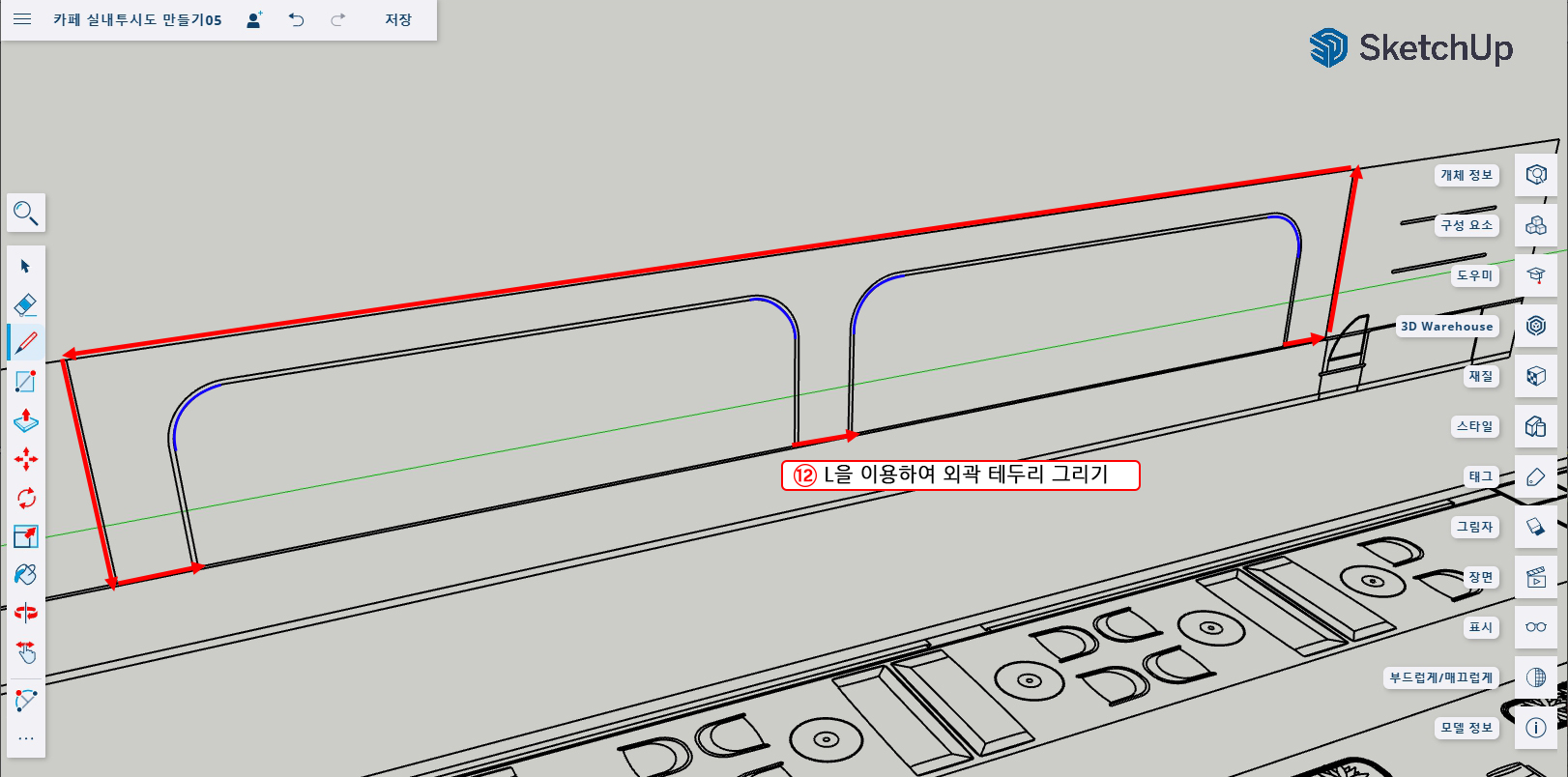

12. 아트월 외곽테두리를 좌측면도를 이용하여 L(선 그리기)으로 그려준다.

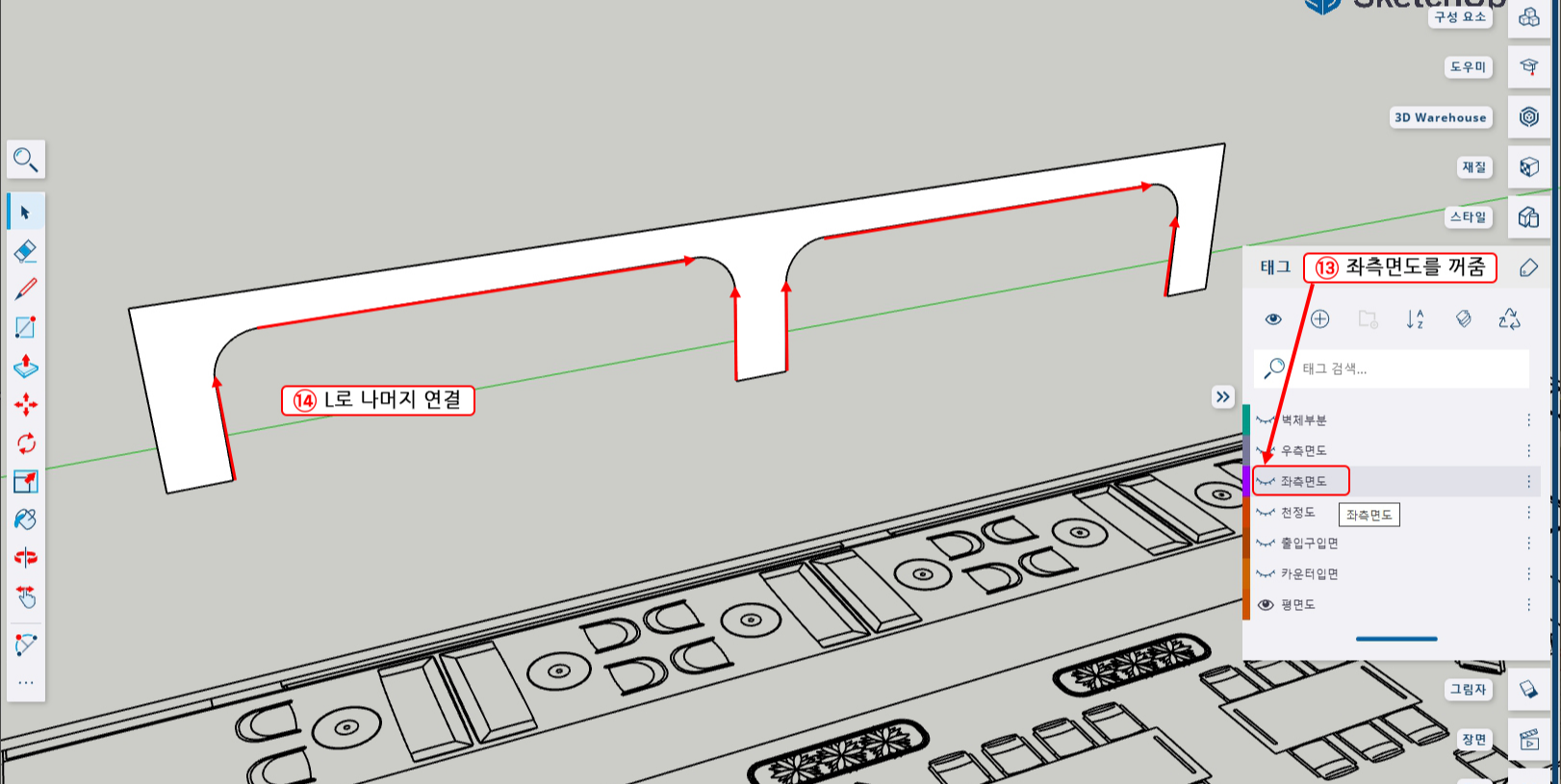

13. '좌측면도' 태그를 꺼준 후

14. 나머지 선을 연결시켜 준다. 면이 흰색으로 채워질 것이다.

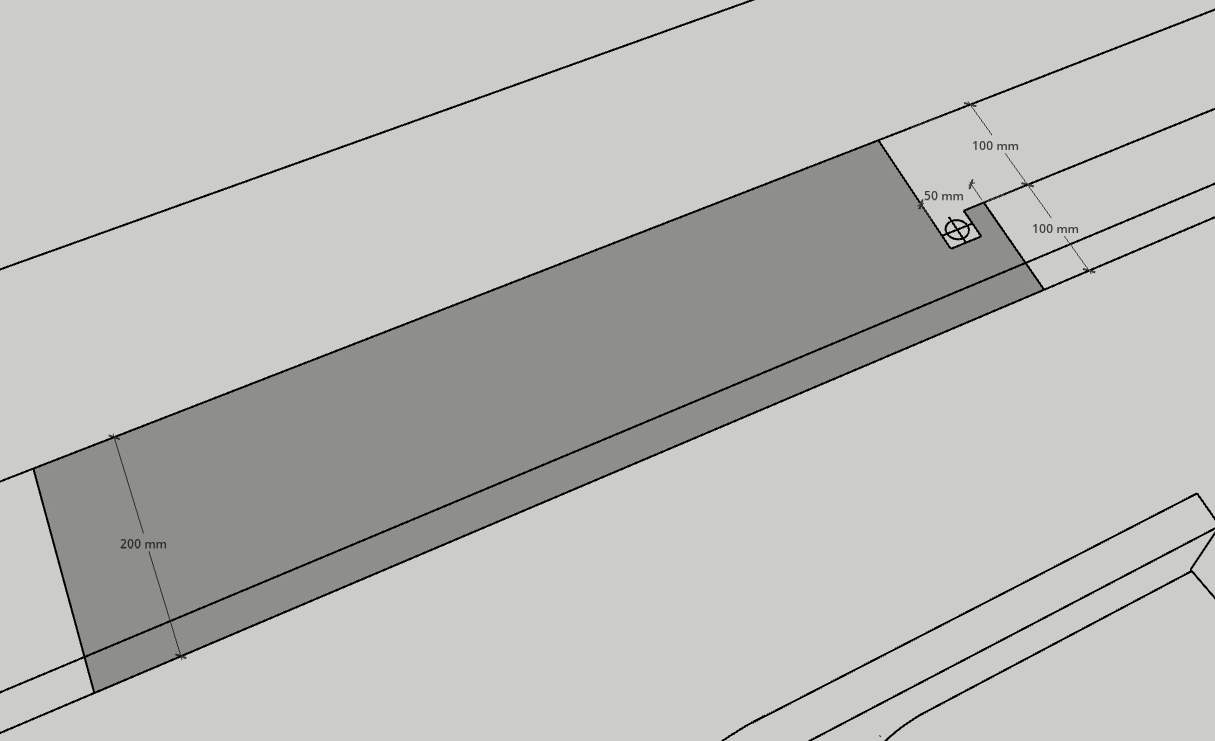

※ 평면도에서 벽면 두께 치수를 확인해 보자.

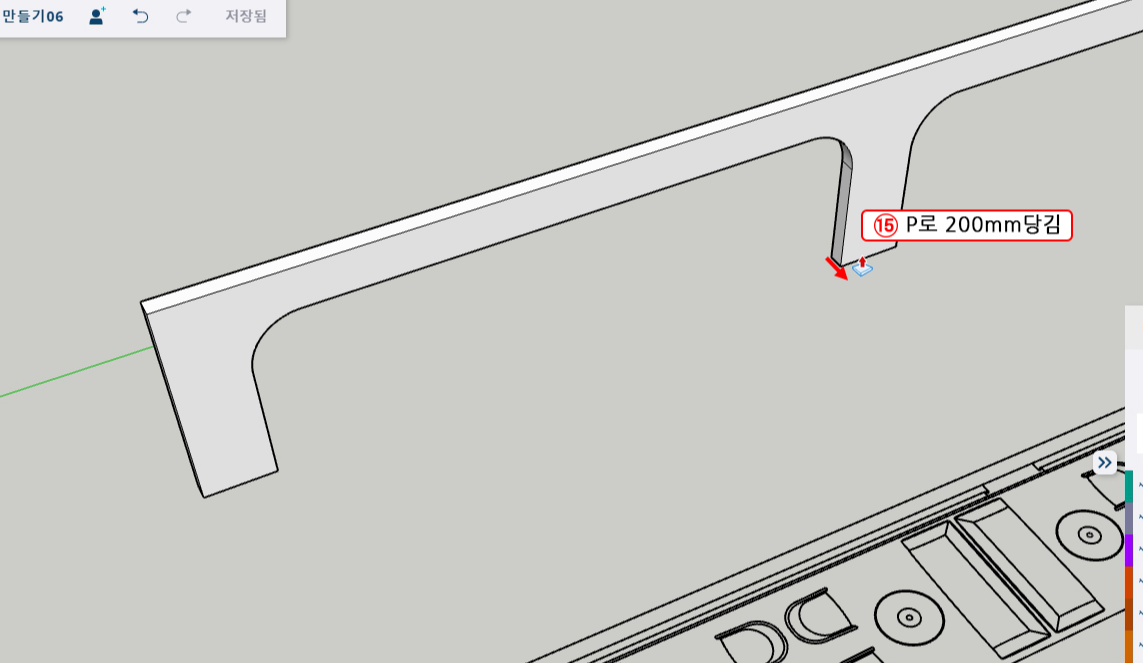

15. 평면도에서 측정해 보면 간접아트월의 두꼐는 200mm이다. P를 이용하여 200mm 당겨주자.

※ 이제 간접등이 들어갈 수 있도록 벽면을 깎아낼 것이다. 도면을 보면 복잡하게 만들어져 있는데 우리는 원활한 작업을 위해서

단순화할 것이다.

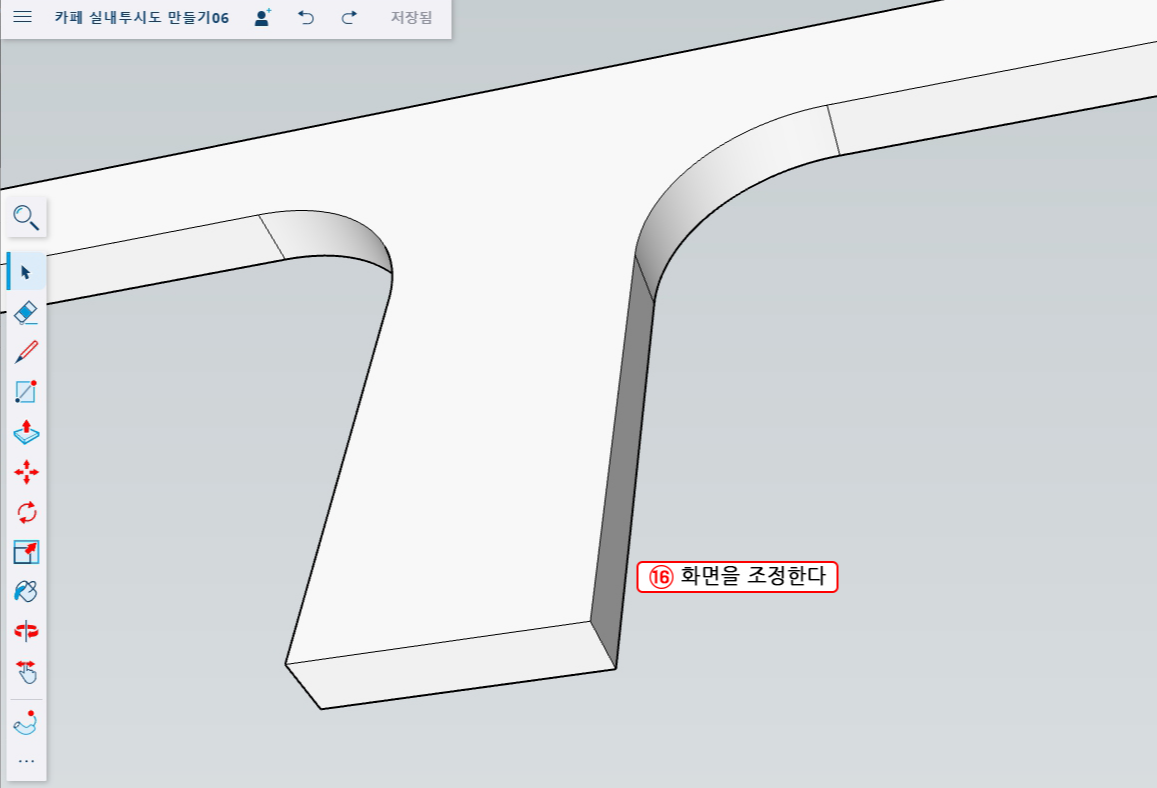

16. 간접아트월 아래면이 보일 수 있게 화면을 조정한다. (중간 기둥이 중심이 오게 하면 좋다.)

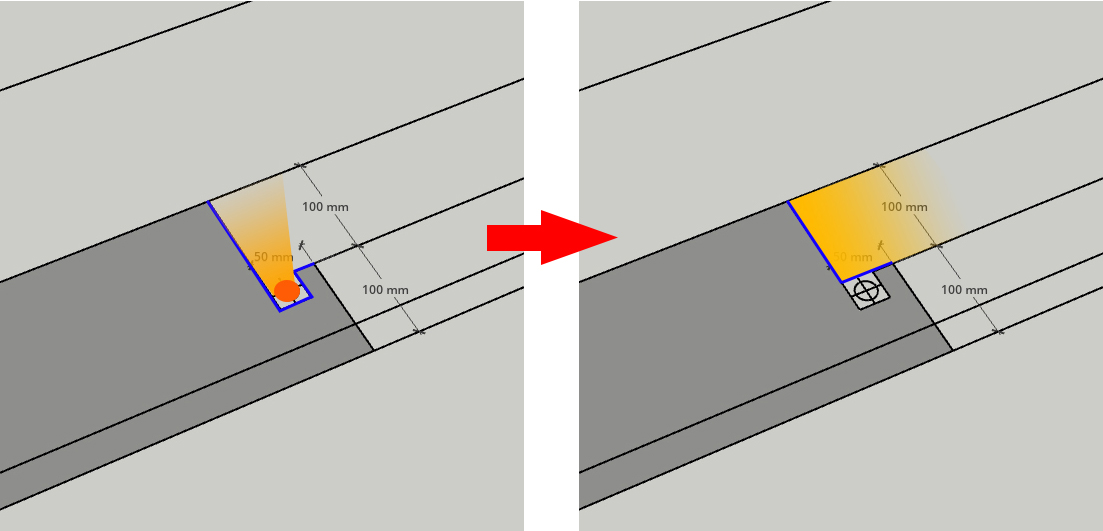

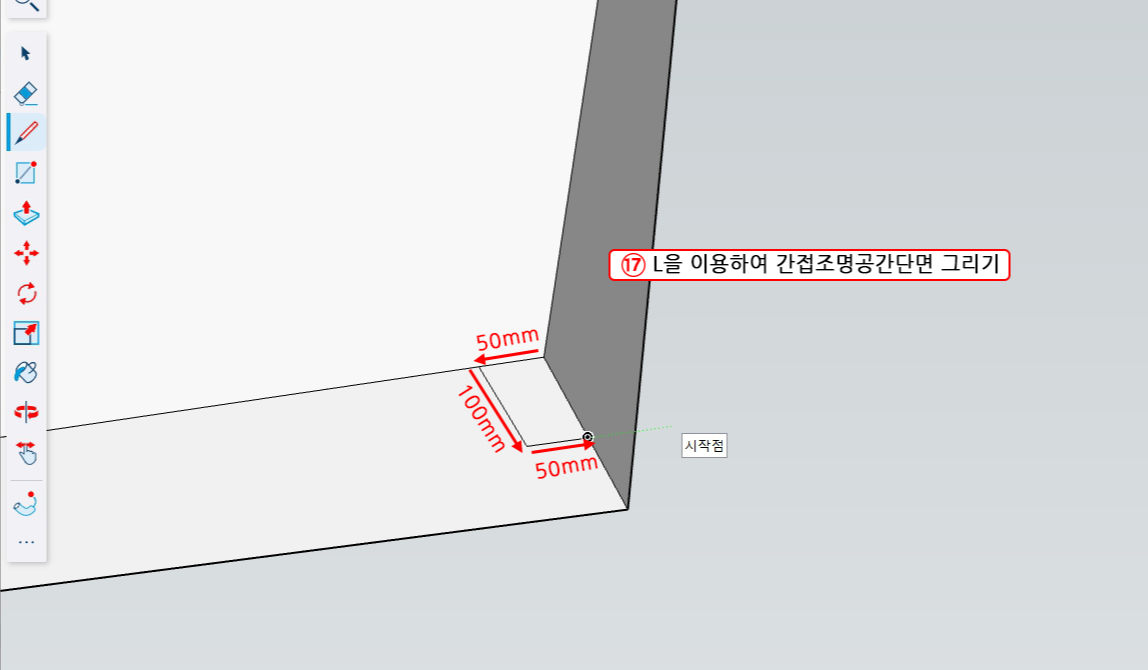

17. 위에서 단순화하기로 한대로 간접조명이 될 면을 선으로 그려준다.

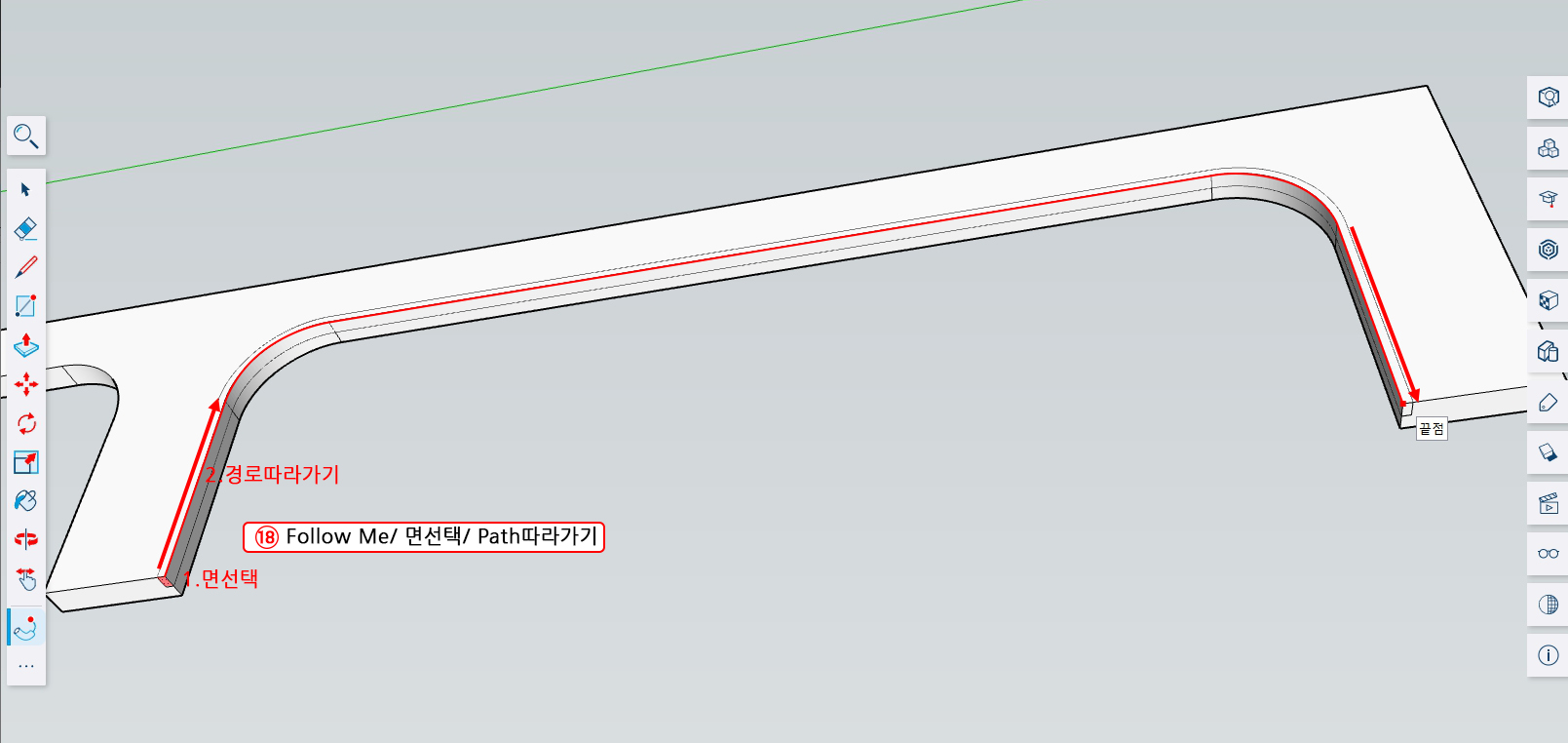

18. Follow Me를 선택하고 간접조명이 될 면을 클릭하고 아치라인을 따라가 준다.

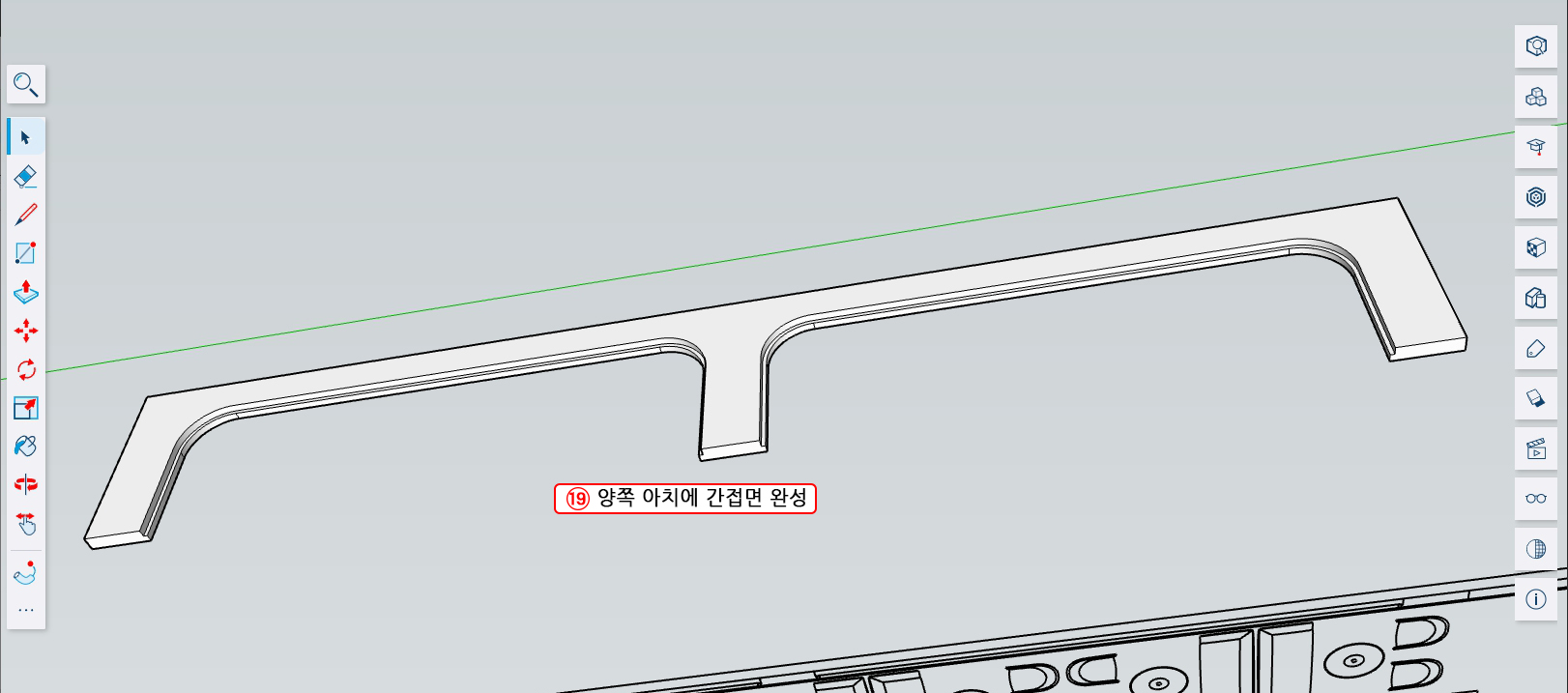

19. 옆에 아치도 같은 방법으로 고쳐준다.

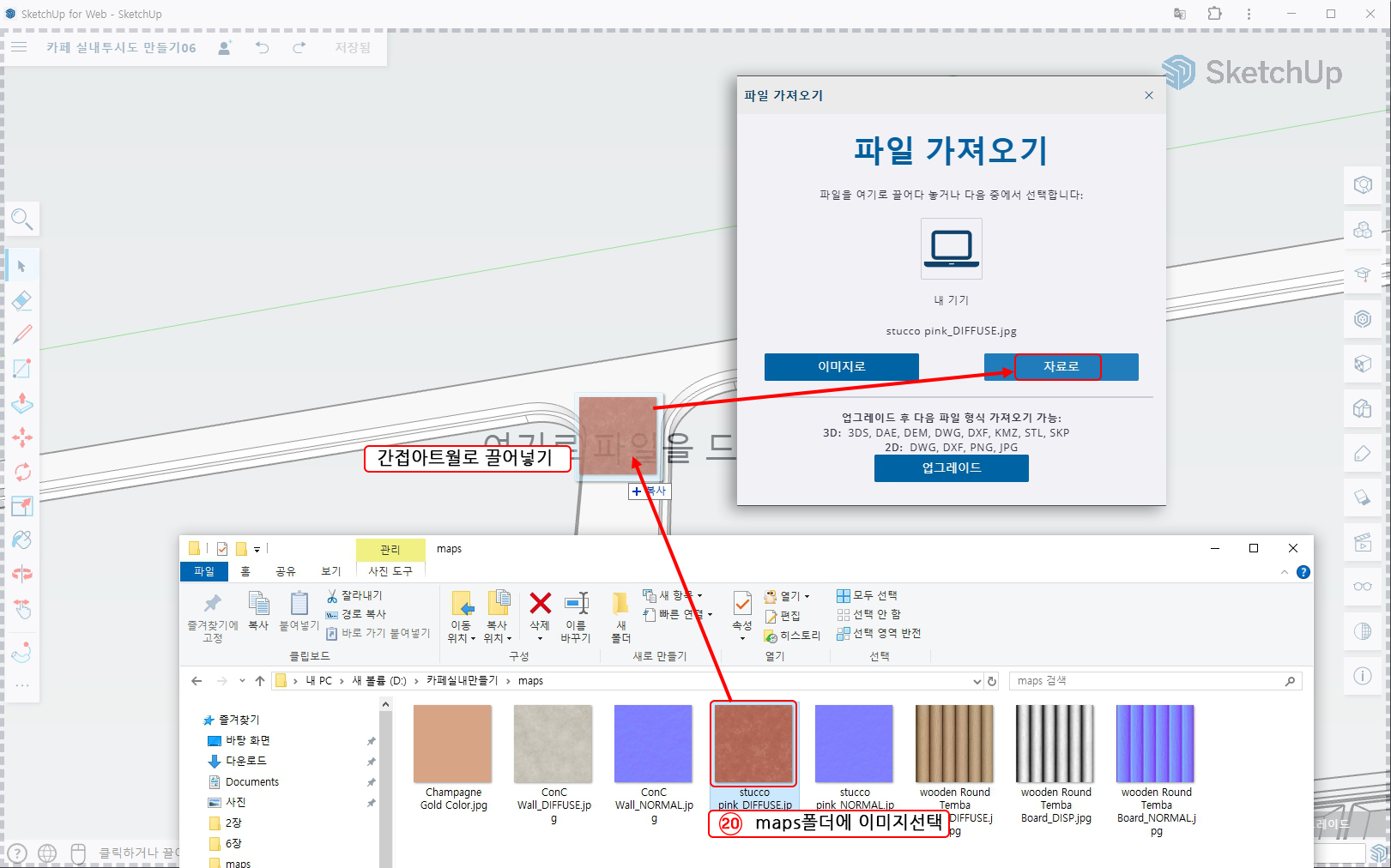

20. maps폴더를 열어 stucco pink_DIFFUSE.jpg파일을 끌어당겨서 오브젝트에 적용하면 파일 가져오기 메시지가 뜨면 자료로를 눌러준다.

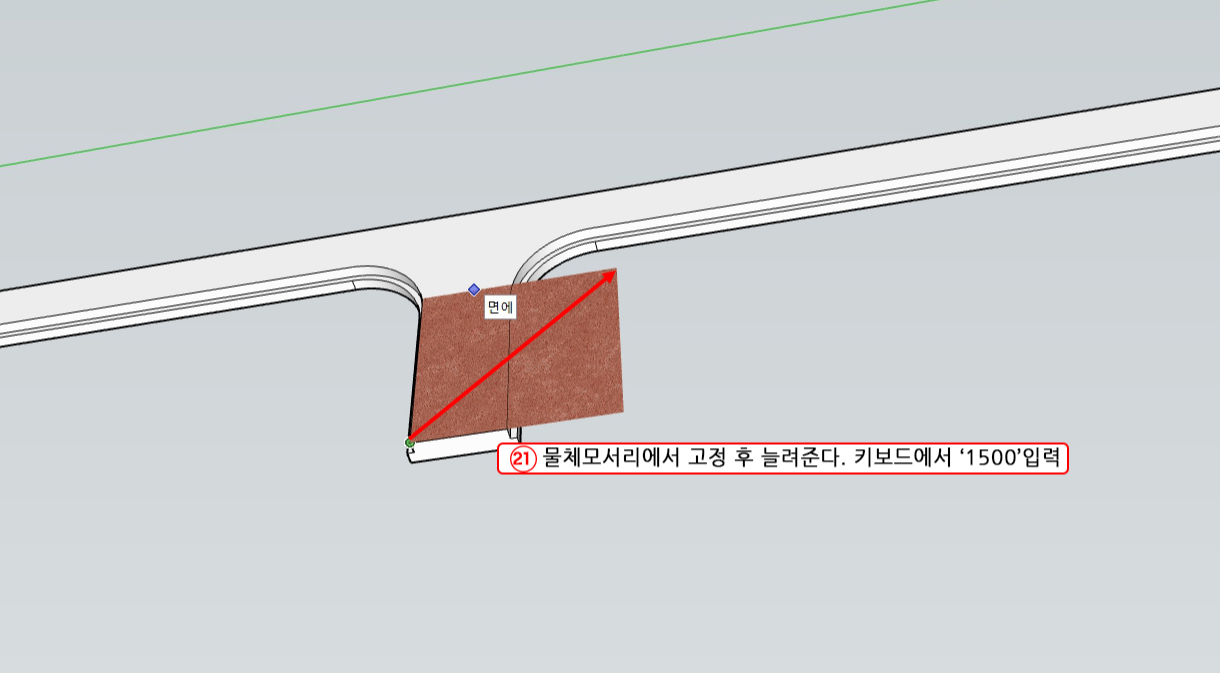

21. 그림이 들어오면 물체의 모서리에 고정시켜 그림은 키워준다. 이때 키보드에서 '1500'을 입력해 준다.(이미지 크기를 1,500mm 크기로 반복시킬 것이란 말이다.)

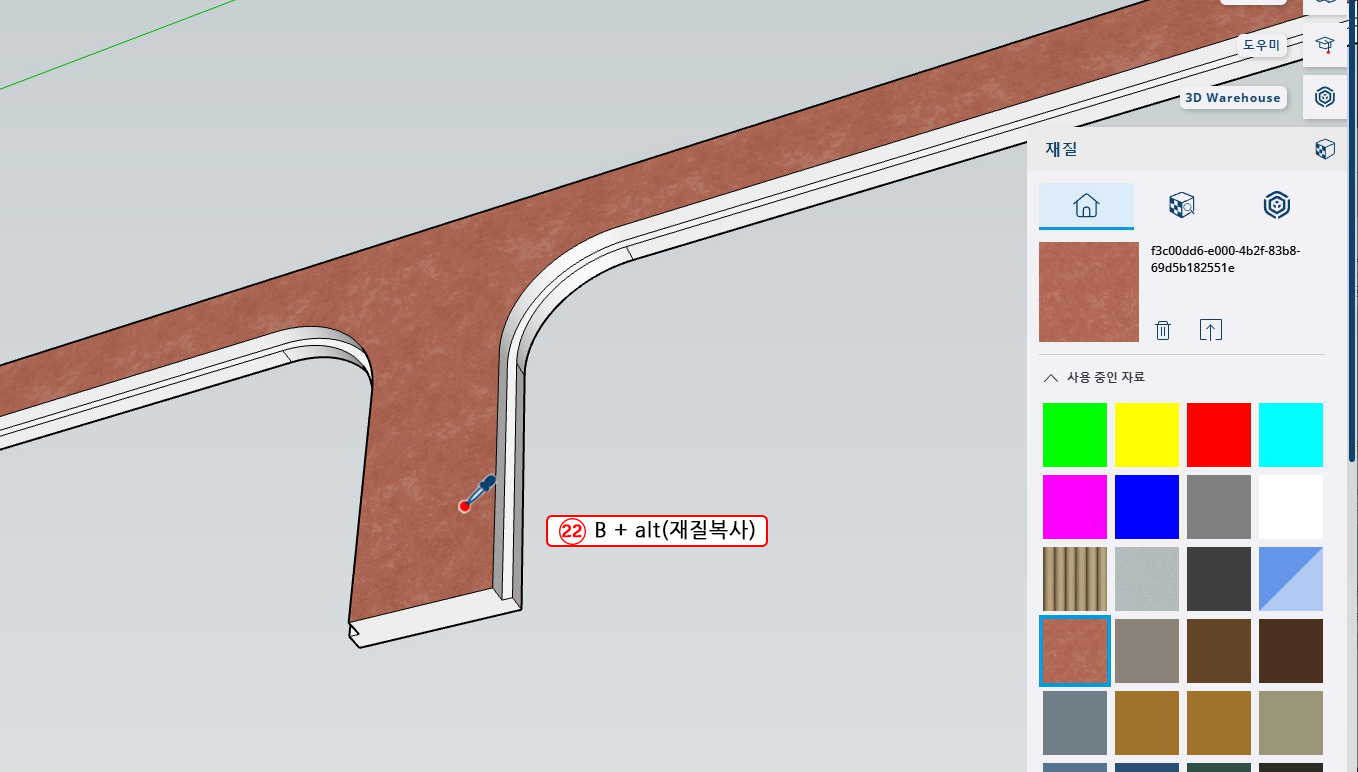

22. B + alt (재질복사)하여 핑크색 벽 재질을 복사한다.

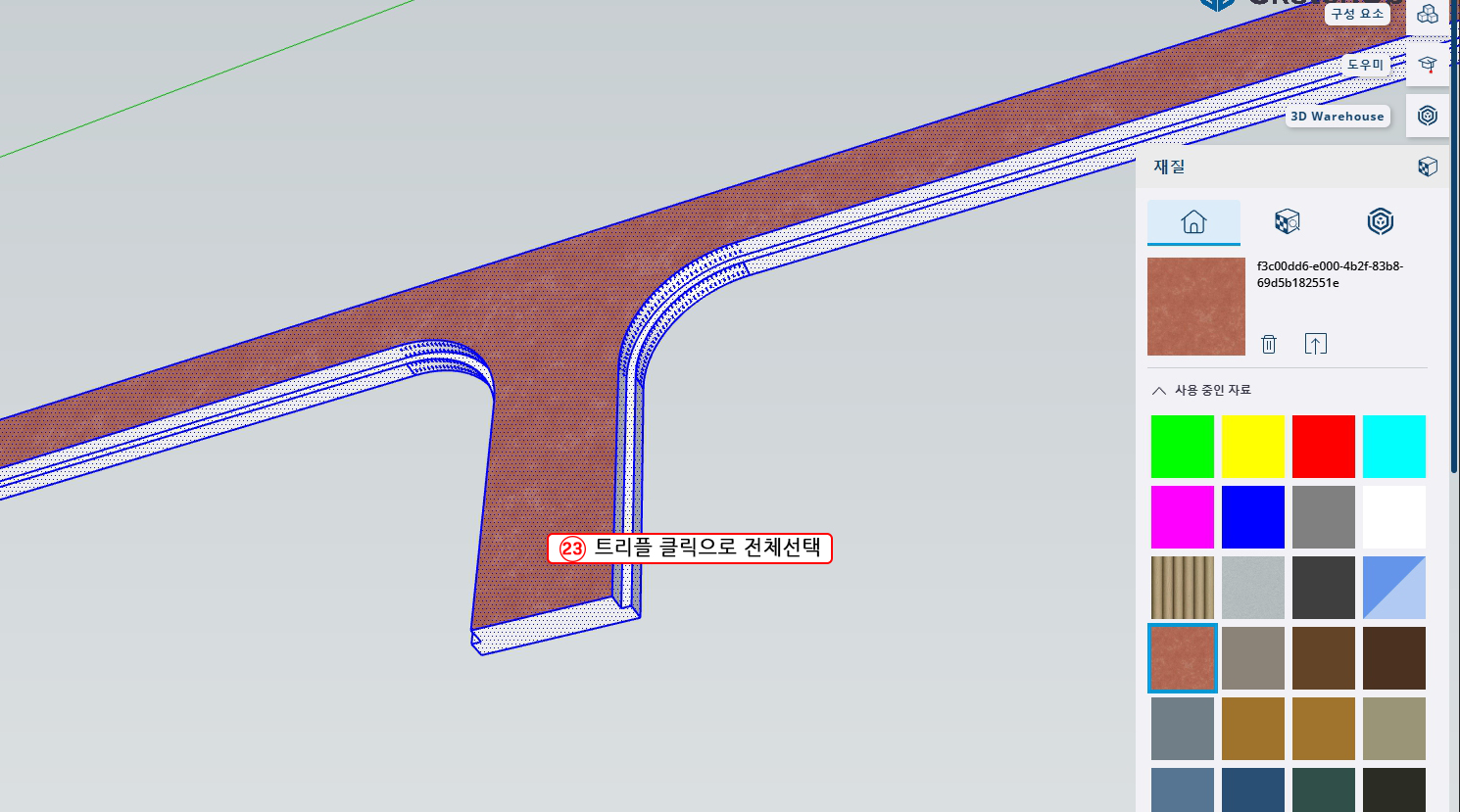

23. Space bar를 누른 후 간접아트월을 트리플 클릭하여 전체를 선택 후

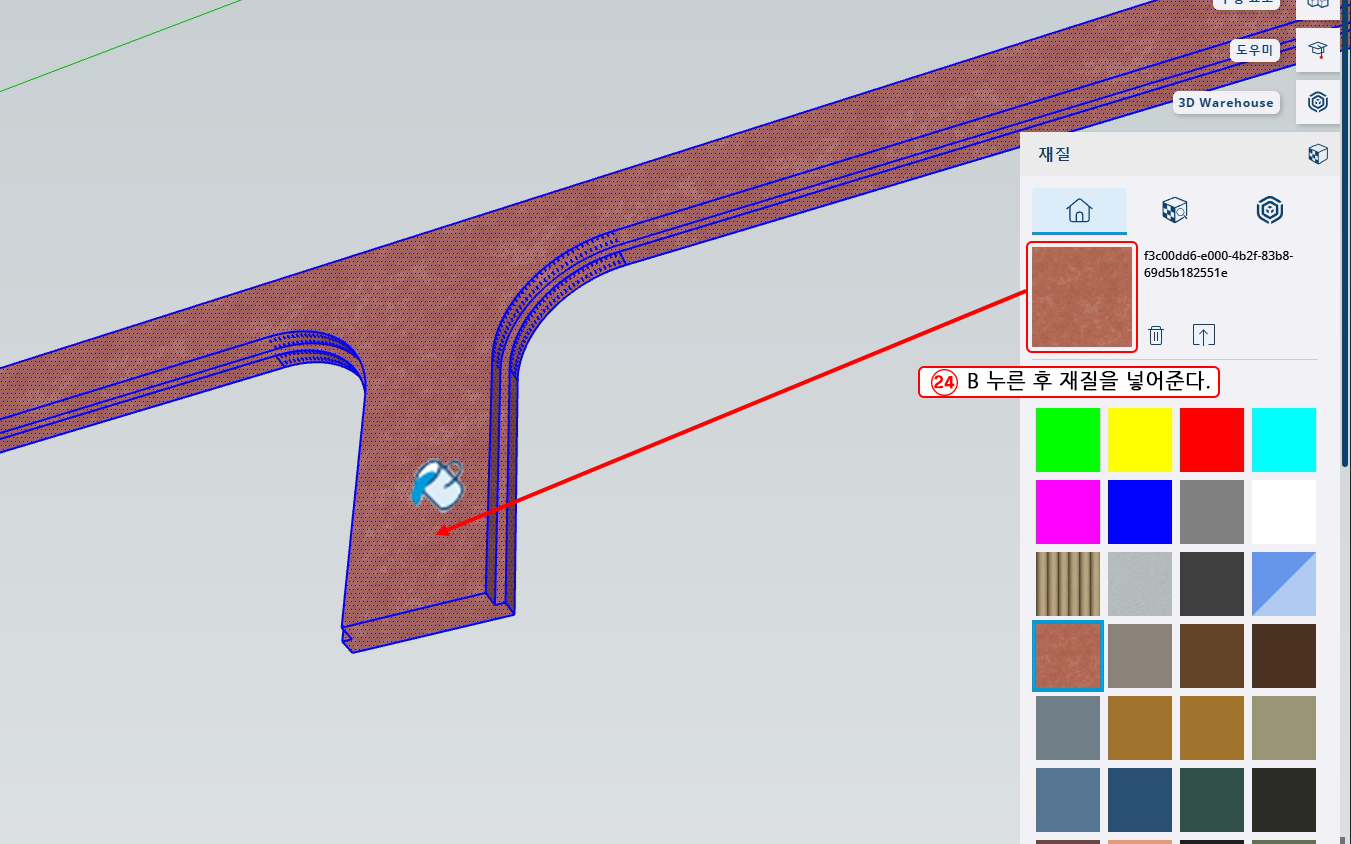

24. B를 누른 후 stucco pink재질을 넣어준다.

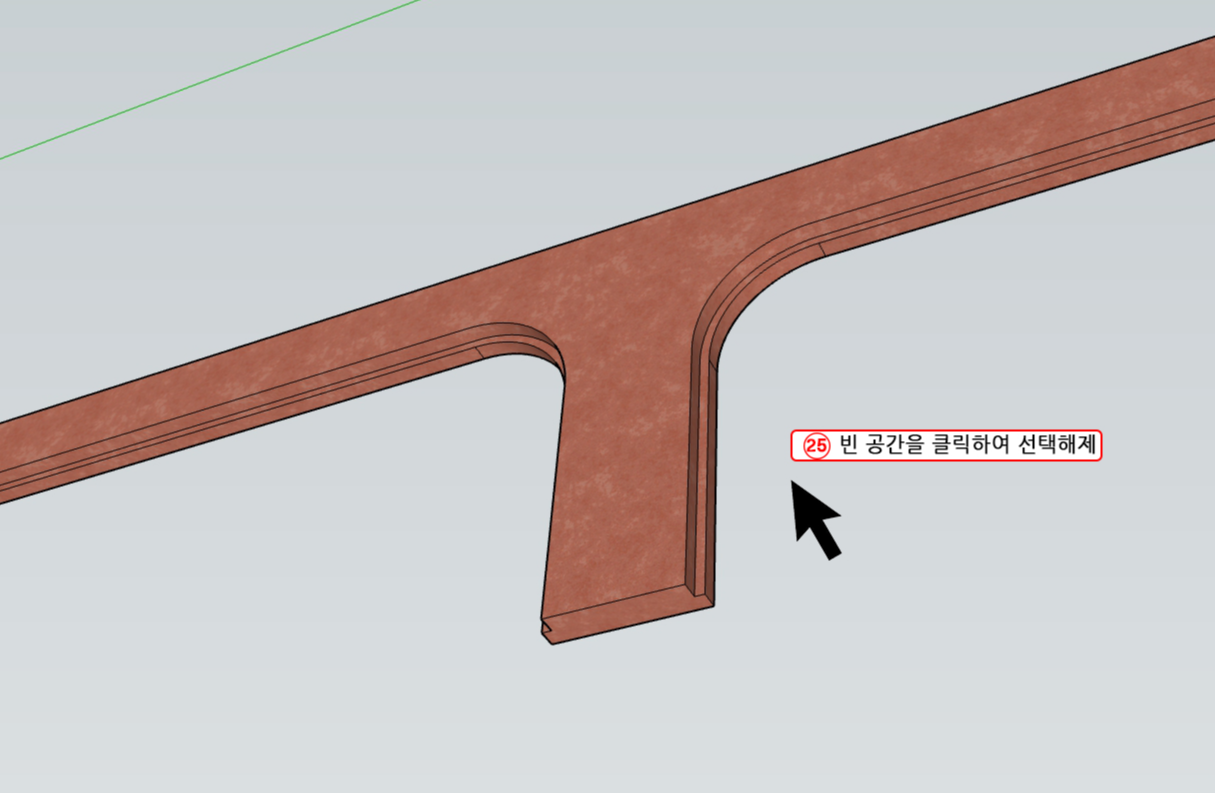

25. Space bar를 누른 후 빈 공간을 클릭하여 선택을 해제한다.

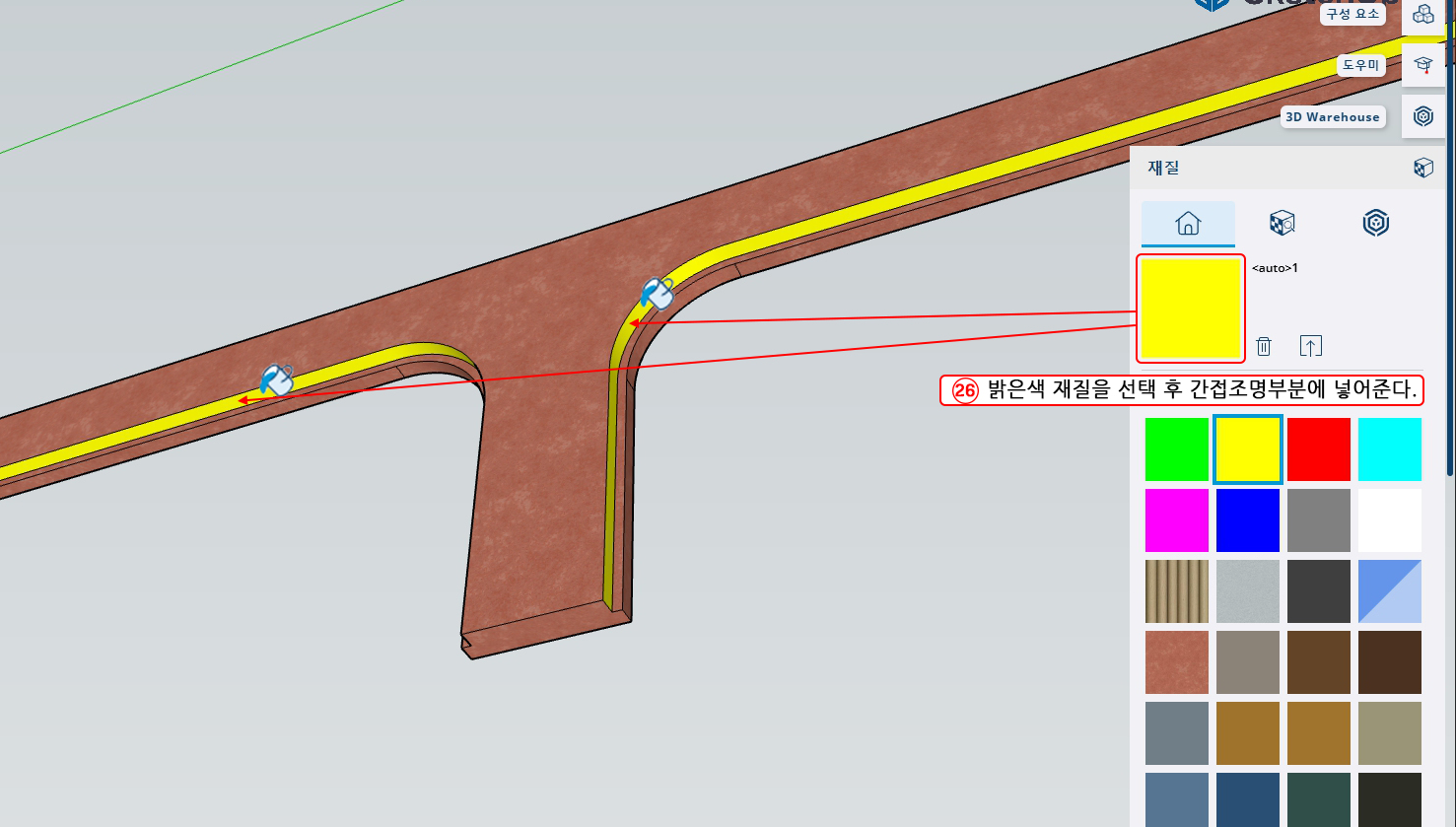

26.  재질편집기에서 밝은 색 재질을 선택하여 간접조명이 될 부분에 넣어준다.(나중에 D5 Render에서 조명역할을 할 것이다.)

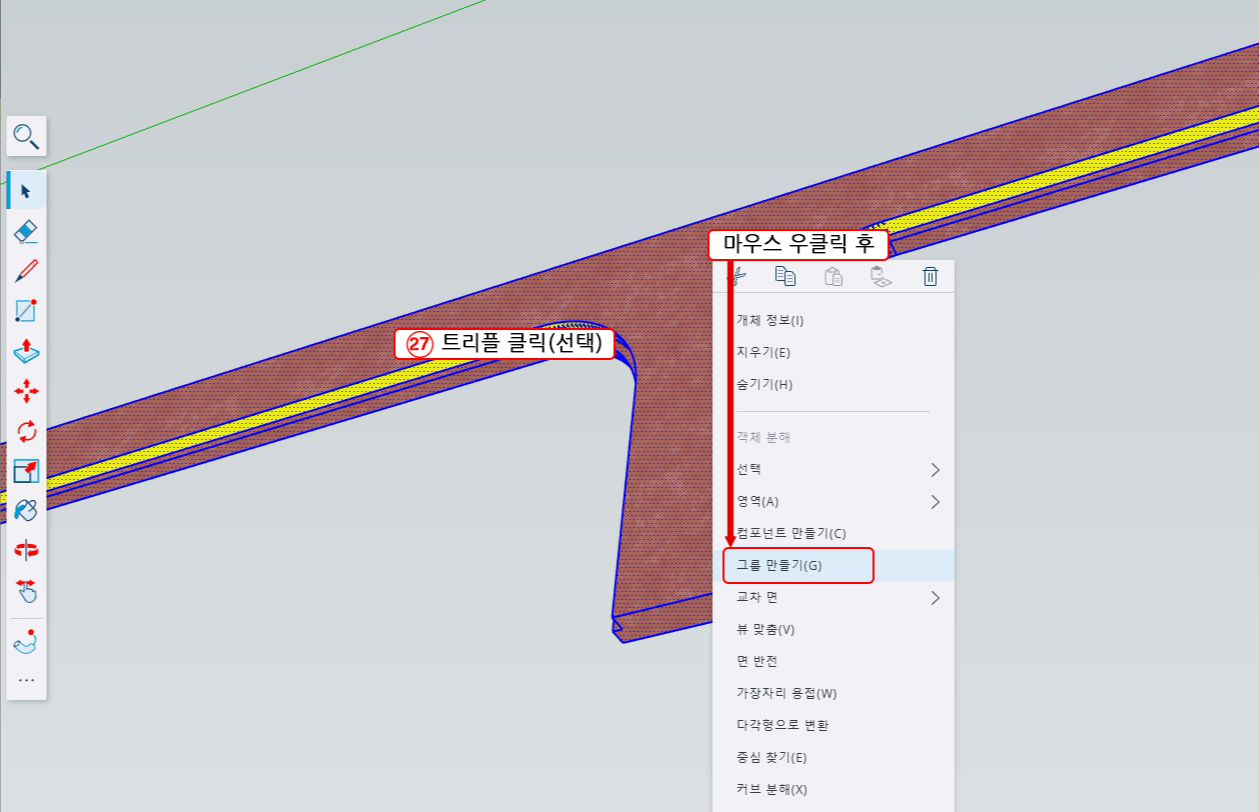

27. Space bar를 누르고 전체를 트리플 클릭 후 마우스 우클릭하여 그룹 만들기를 해준다.

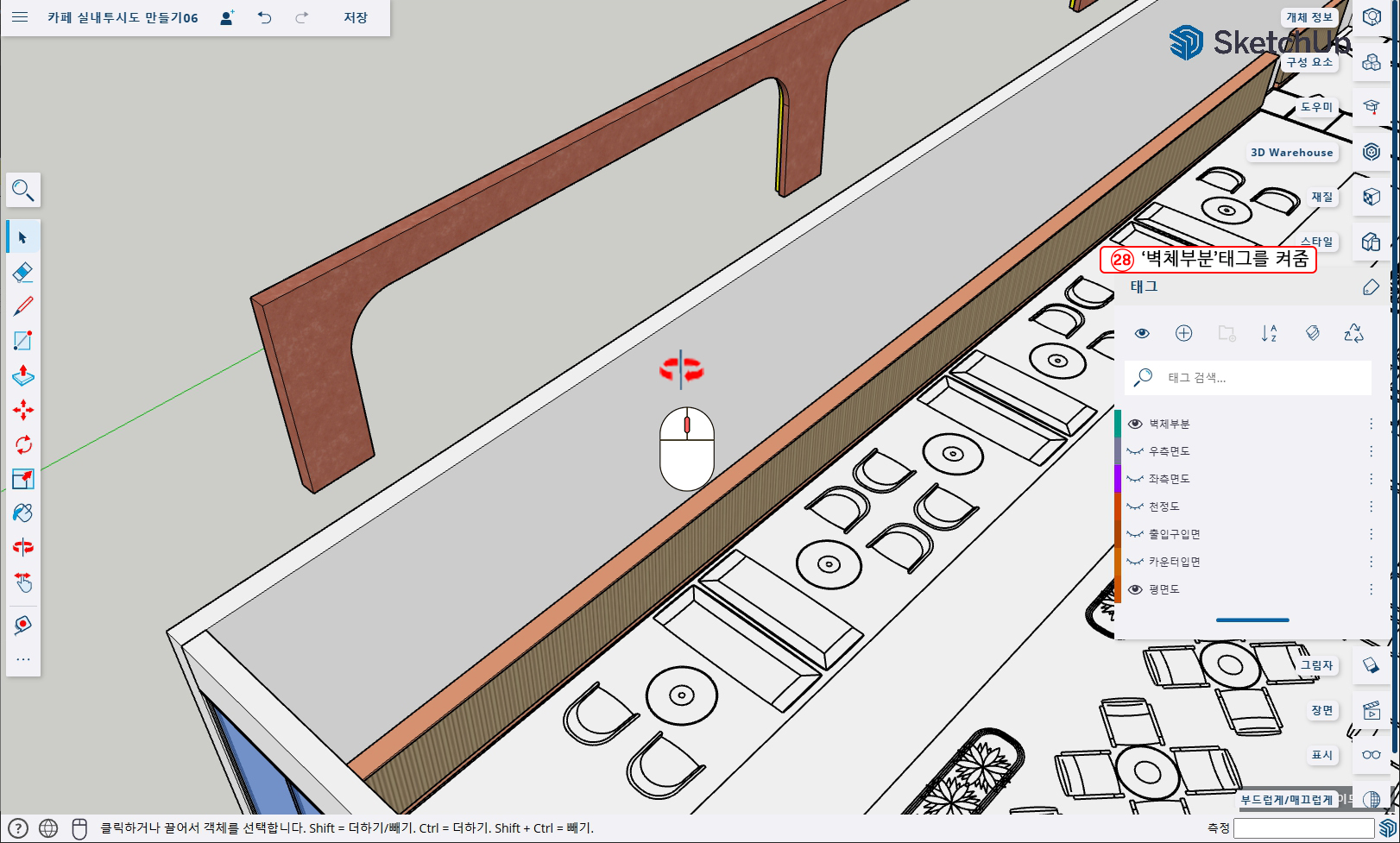

28. 태그를 열어 '벽체 부분'태그를 켜준다음 화면을 이동하기 편하게 조정해 준다.

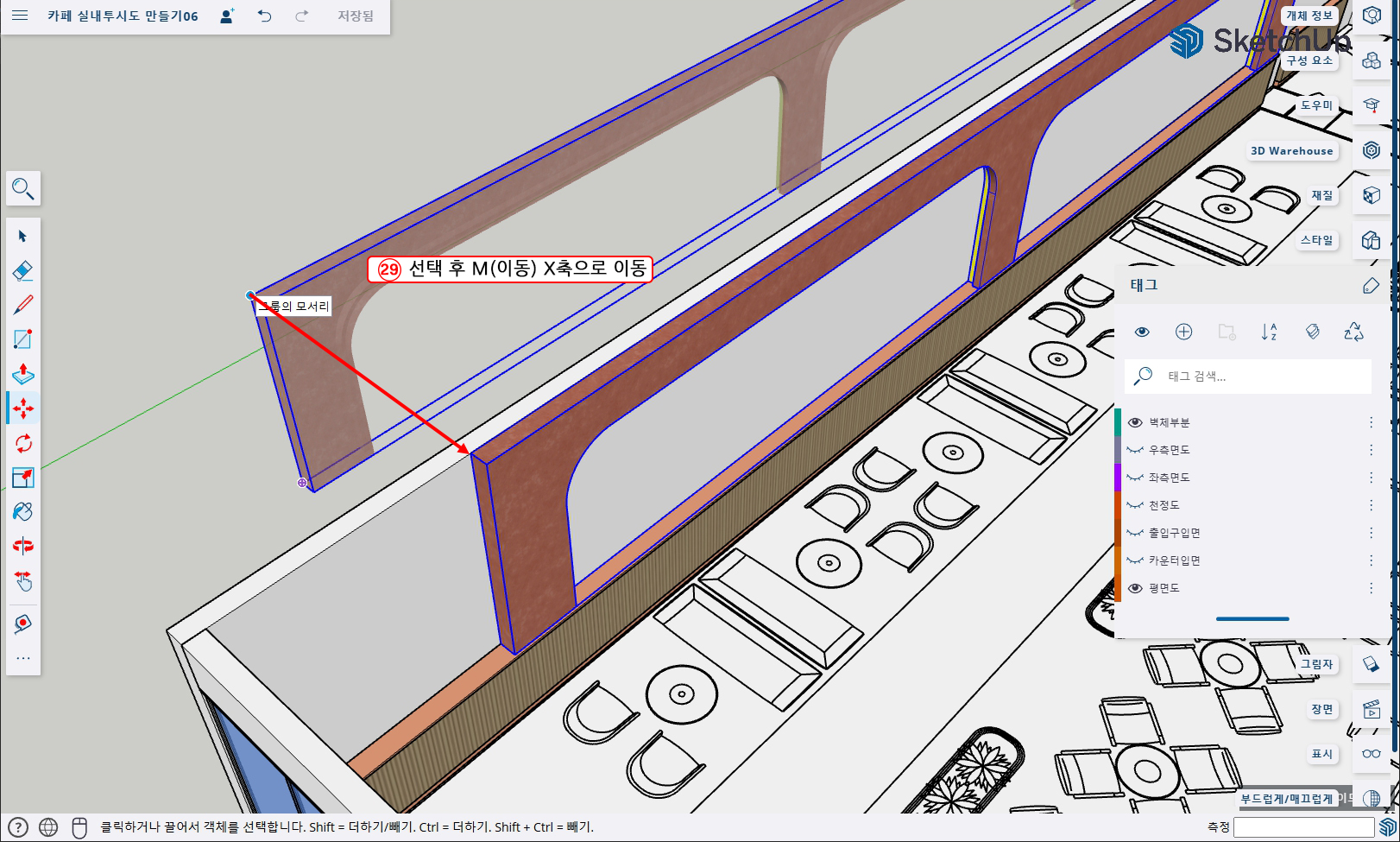

29. Space bar를 누른 후 핑크 간접아트월을 선택하고 M를 하여 모서리 끝점을 Z 축으로 이동하여 면에 맞춰 배치해 준다.



30. 핑크 간접아트월을 '벽체부분'태그에 적용해준다.
