(원활한 글 작성을 위해 평어체로 글을 작성하였으니 이점 양해 바랍니다.)
목차
지금부터 AutoCAD를 통해 작성된 도면을 SketchUp인터넷 버전에 불러 3 모델링을 하고 3d모델링파일을 D5 Render에 불러서 렌더링 하는 과정을 소개하고자 한다.
교재의 양을 줄이고자 반복되는 과정은 설명으로 대체하기로 한다.
다음은 우리가 만들 투시도이미지를 미리 살펴보자. (클릭을 하면 더 큰 이미지로 확인할 수 있습니다.)
1. AutoCAD도면작성하기
우선 AutoCAD에서 도면을 작성한다. 평면도, 입면도, 천정도, 필요시 가구도면을 자세하게 작성두면 좋을 것이다.

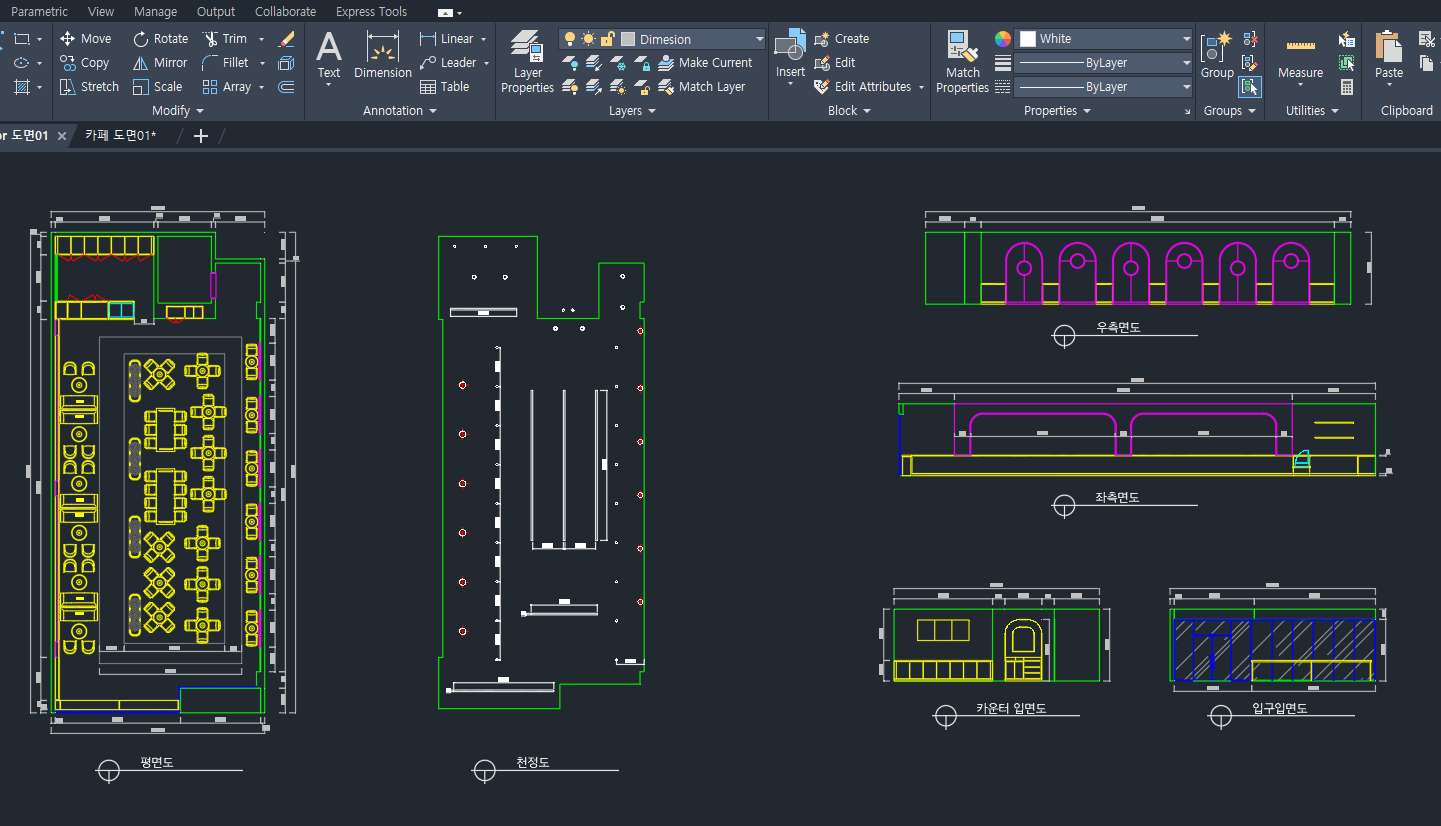

1. 위의 [참고 그림 1]처럼 도면을 작성한다. 하지만 이 도면에는 레이어, 해치, 치수, 치수선, 심벌, 텍스트등 스케치업으로 불렀을 때 필요한지 않은 부분이 많이 있다. 그래서 도면에 해당하는 선만 남기고 나머지 부분은 제거를 하던지 아님 필요한 도면 부분만 발췌를 해주는 것이 좋다.

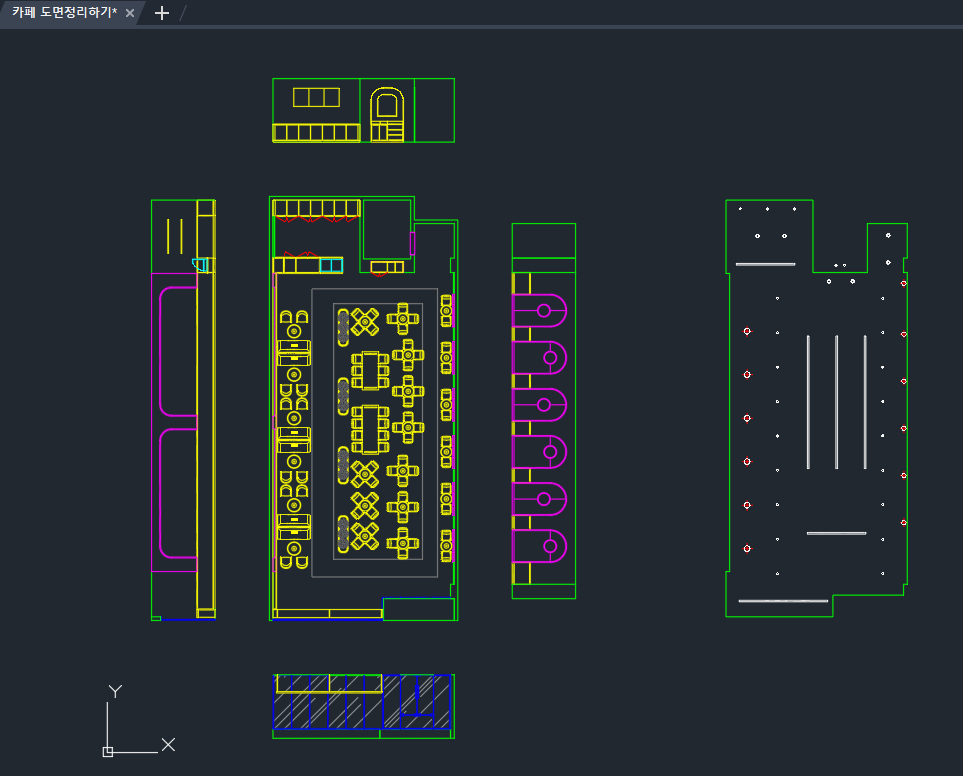

2. [참조 그림 2]처럼 도면 부분만 따로 발췌해서 방향에 맞게 도면을 재배치하여준다. (재배치를 해주면 스케치업에서 작업시간을 줄일 수 있다.) 그리고 이 파일에는 레이어가 여러 개 존재할 것이다. 이것을 0번 레이어로 정리를 해줘야 스케치업에서 불필요한 레이어가 생기지 않아서 작업하기에 편리할 것이다.
아래 과정을 참조로 레이어 정리하는 방법을 알아 두자.
※ AutoCAD에서 레이어 0번으로 정리하는 법

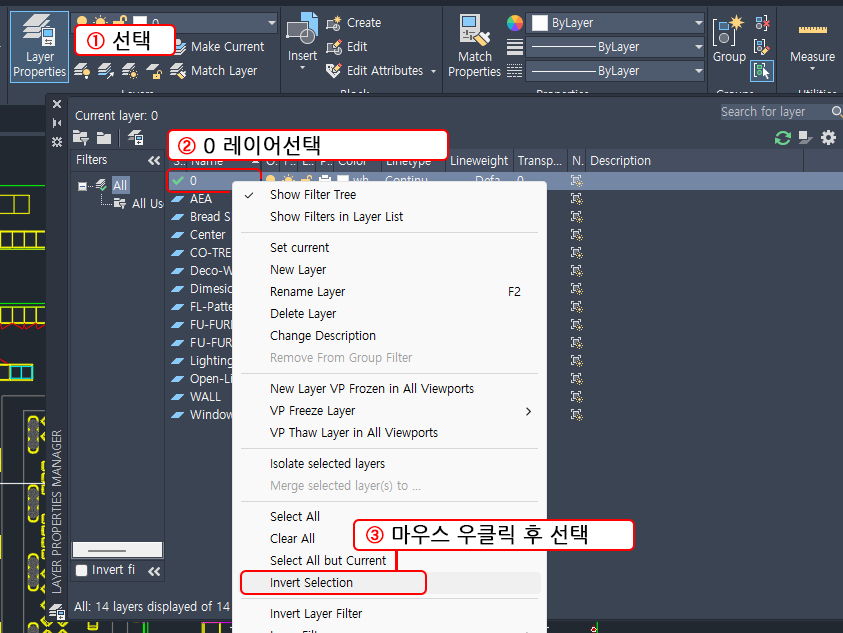

1) Layer Properties아이콘을 누른다.
2) Layer 창에서 0 레이어를 선택한다.
3) 마우스 우클릭하여 Invert Select(0번을 제외한 나머지 레이어를 반전으로 선택한다는 뜻)

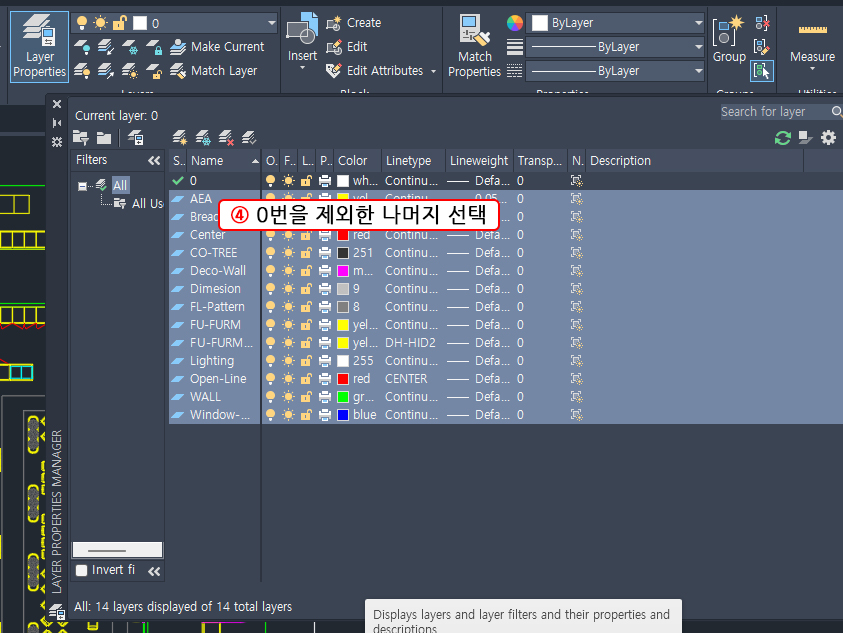

4) 0번을 제외한 나머지 레이어가 선택된다.

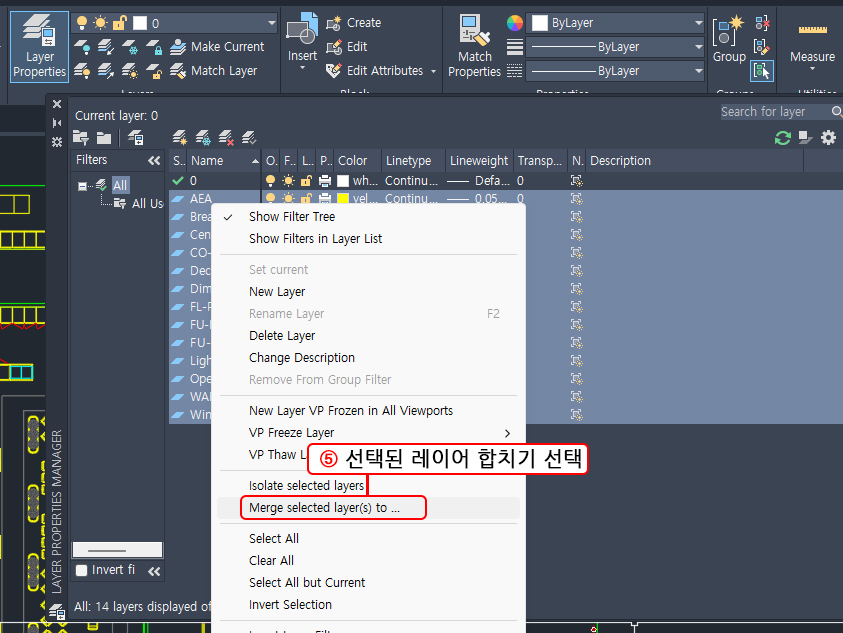

5) 마우스 우클릭하여 Merge selected Layer(s) to ...(선택된 레이어를 합친다는 뜻)

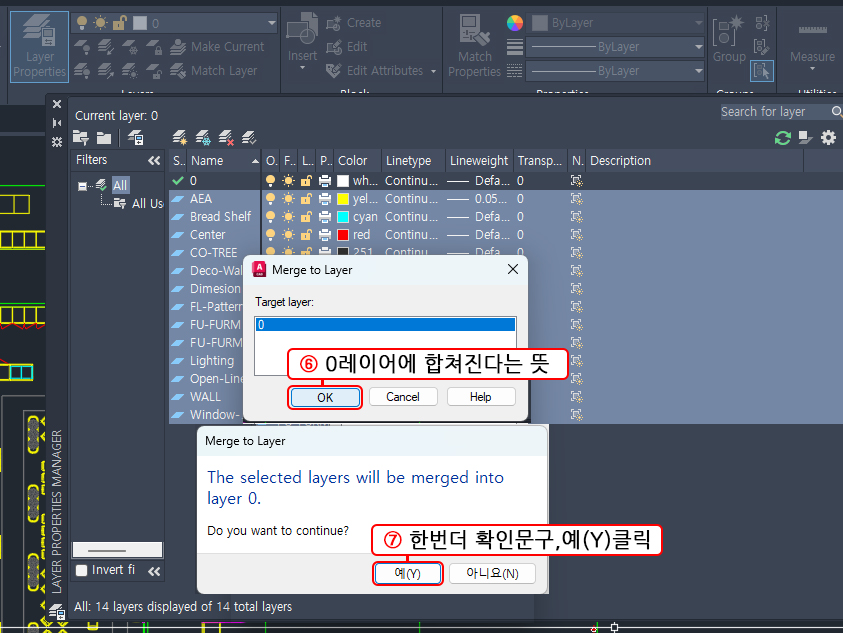

6) 이때 Target Layer창이 뜬다. 0번 레이어로 할 것이다. 물어보는 것이다. OK를 눌러준다.
7) The selected Layers will be...라고 뜨면 (0번으로 합칠 거야 계속할 거야...)라는 문구가 뜨면 예(Y)를 눌러준다.
8) 시간이 조금 소요되면서 모든 객체는 0번 레이어로 합쳐진다. (0번 레이어는 기본레이어로 스케치업에 불러보면 따로 레이어로 인식하지 않는다.) 그런 다음 파일 겹쳐질 수 있으니 다름 이름으로 저장해 준다. 이 파일을 스케치업에서 불러 사용할 것이다.
2. 스케치업에 도면 불러오기
모델링 첫 단계로 스케치업에 도면을 불러와야 한다.
정식버전일 경우 [File]→[import]로 '카페 도면 레이어정리하기(스케치업용으로).dwg'파일을 열어주면 될 것이다.
하지만 우리는 무료 인터넷 버전을 사용할 것이므로 그 기능이 유료이다.
그래 미리 불러놓은 파일을 스케치업 파일로 저장해 놓은 파일을 사용할 것이다.
정식버전은 스케치업 국내 홈페이지에 가면 신청하여 학생용/교사용 체험판 등을 다운로드할 수 있다.
https://sketchup.buildingpoint.co.kr/
★아래 파일(Cafe Interior_도면불러오기.skp)을 다운로드해서 내 컴퓨터에 저장합시다.
