카페 실내투시도 만들기_02

이제부터 스케치업을 실행하자.

다음 링크를 클릭하면 인터넷버전으로 바로 실행될 것이다.



https://app.sketchup.com/app?hl=en

Trimble Identity

※ 도면파일은 아래 링크를 클릭하여 다운로드하여 놓는다.

Cafe Interior_도면불러오기.skp

0.66MB



목차

Chapter 01. 스케치업에 도면 불러오기(도면 해체하기)

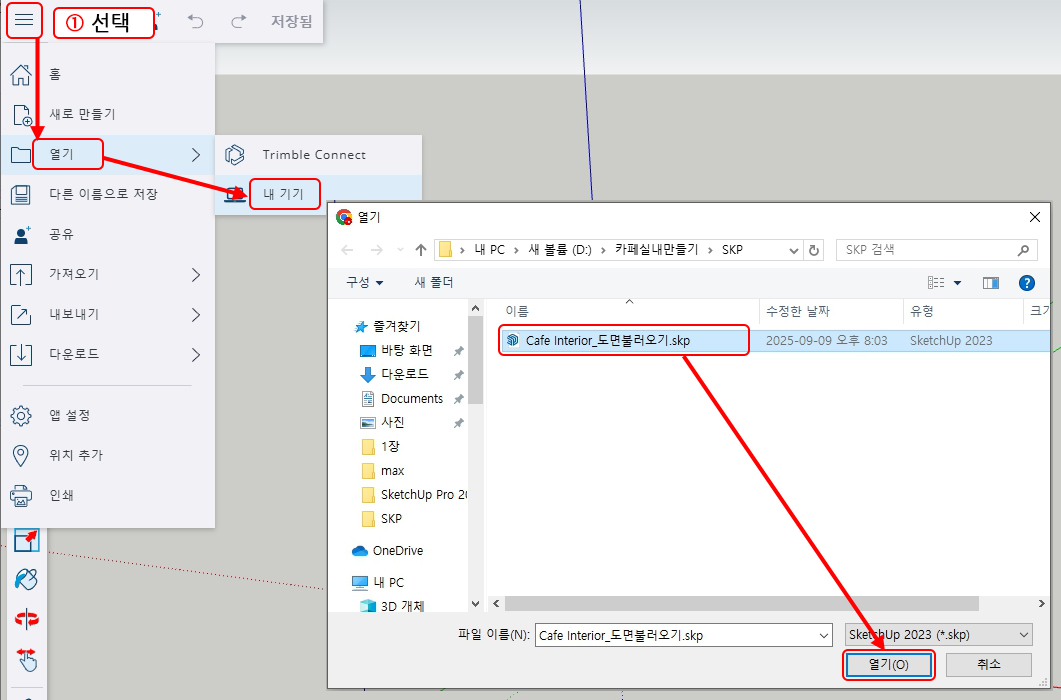

1. 왼쪽 상단 메뉴바에서 열기 > 내 기기 > (다운로드한 폴더) Cafe Interior_도면 불러오기. skp파일을 선택한다.

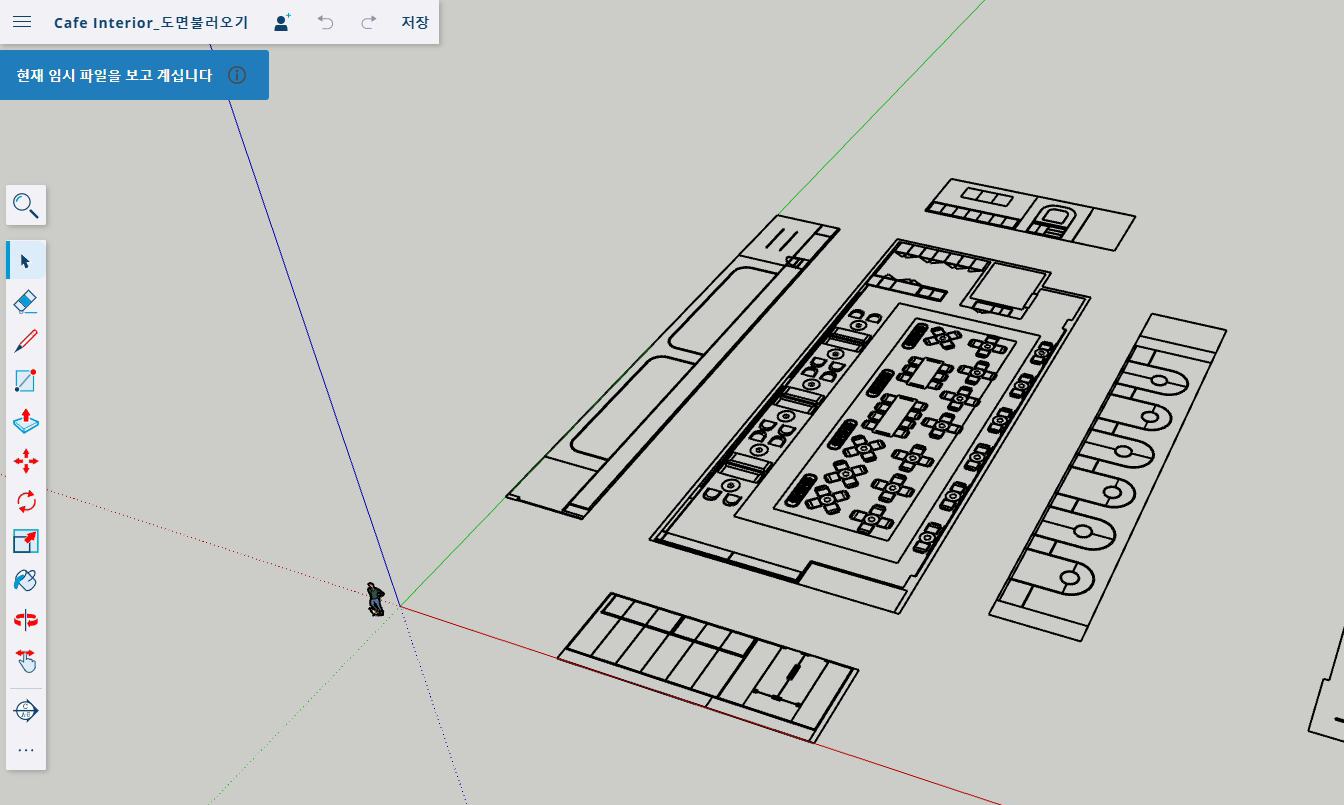

 도면이 불러졌을 것이다.

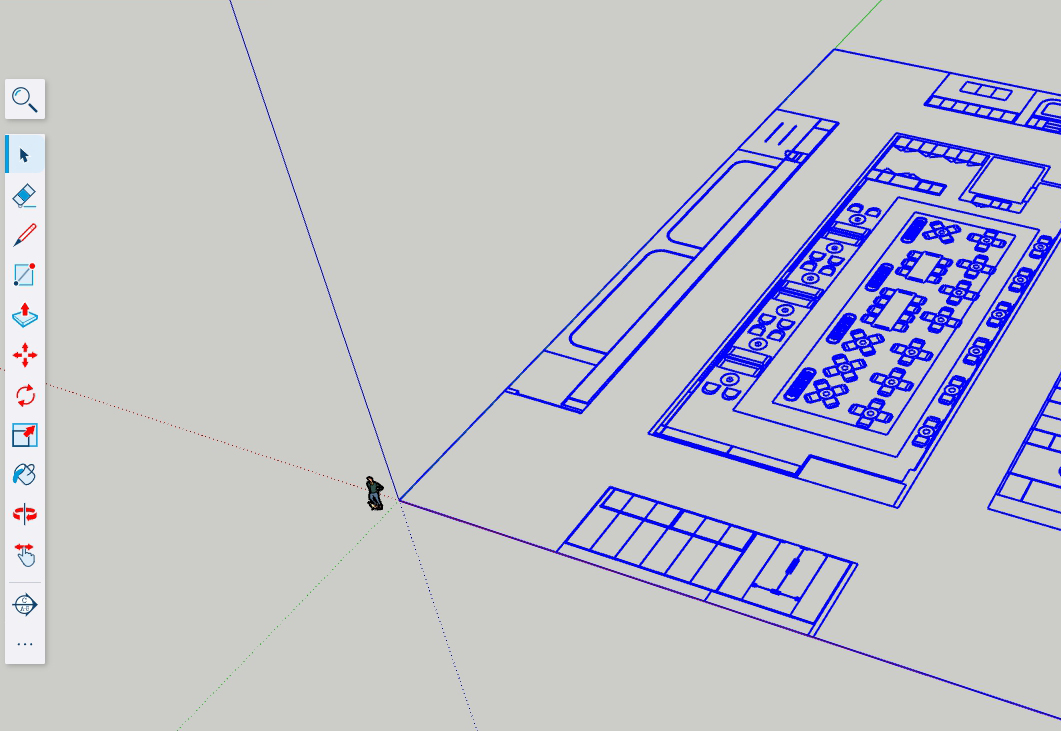

2. 메인툴바에서 선택버튼 ↖(Select 단축키: Space bar)를 클릭한 후 도면을 선택한다. (도면이 파란색으로 바뀔것이다. 이것은 도면전체가 하나의 그룹으로 되어있다는 의미이다.)

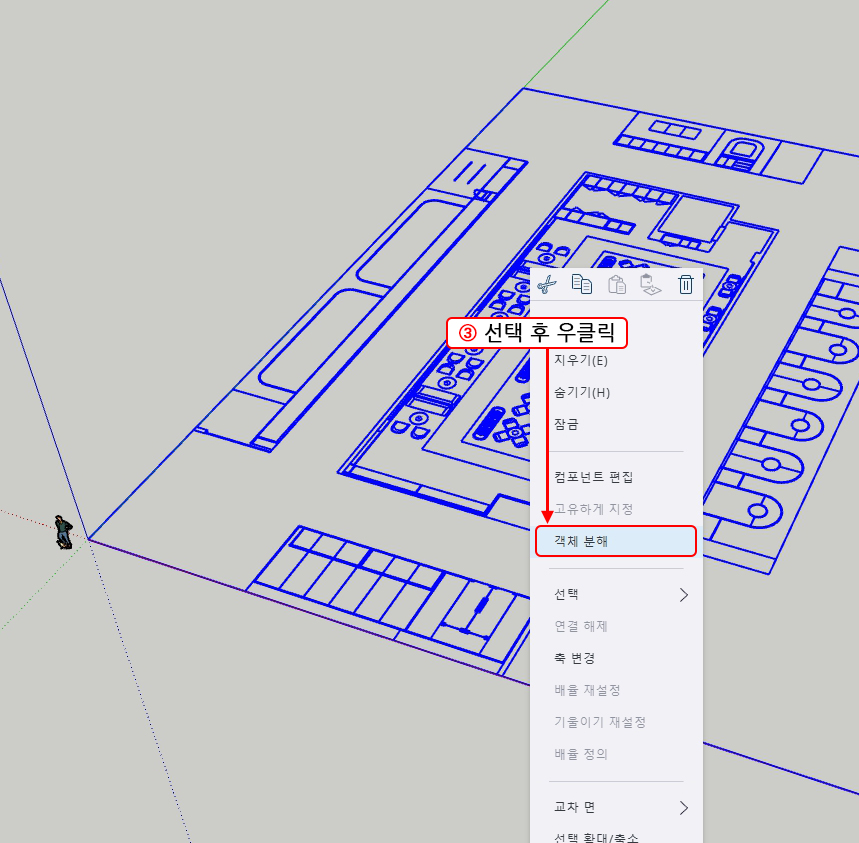

3. 도면전체가 선택되어진 상태에서 마우스 우클릭 후 쿼드메뉴 중에 객체 분해(Explode)를 선택한다.(그룹 되어 있던 도면이 분리될 것이다.)



Chapter02. 스케치업에 도면 불러오기(도면별 그룹시키기)

분해된 도면들을 부분별로 다시 그룹을 지어주면 차후에 작업하기가 편할 것이다.

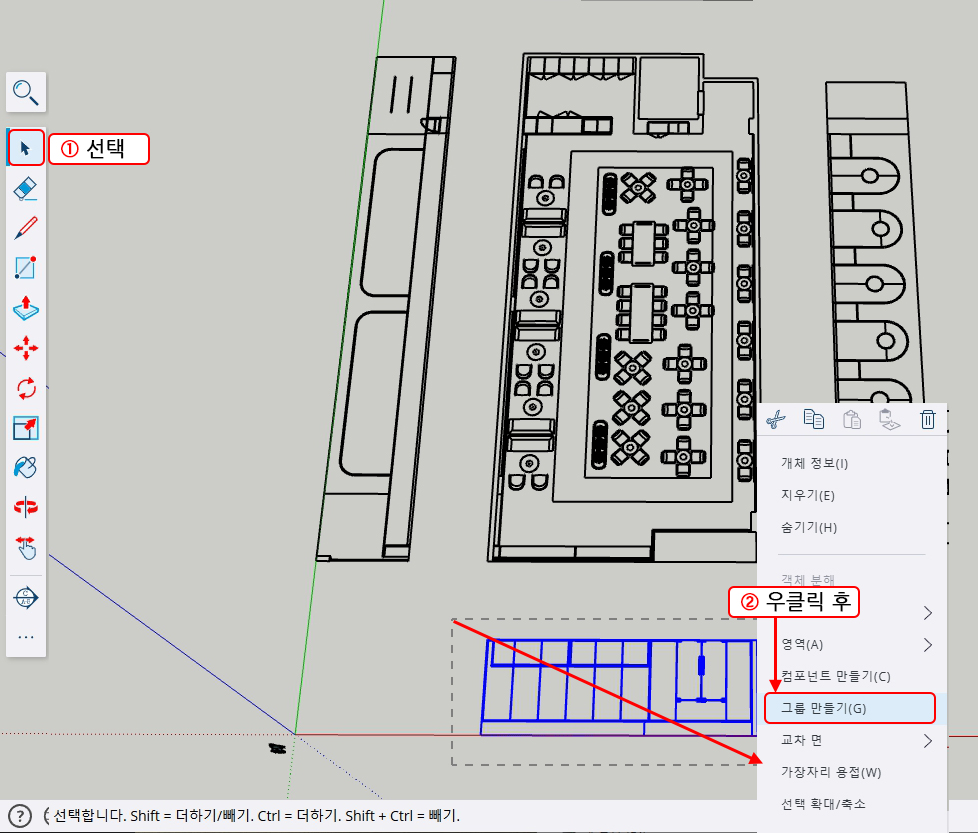

1. 선택버튼 ↖ 을 클릭한 후(또는 Space Bar를 클릭한 후) 화면 아래 출입구 입면부분에 해당되는 객체를 드래그 선택하여준다.

2. 우클릭 후 그룹만들기(Make Group)을 선택한다.



※ 스케치업 그룹은 따로 이름을 지정할 수 없다. 도면같은 경우는 이름을 지정해주면 작업하기가 편한데 그렇지 못하니

대신해서 태그(Tag; 다른 프로그램에 레이어 기능이라고 생각하면 됨)를 이용하여 태그 이름으로 지정하는 방법을 사용하고자 한다.

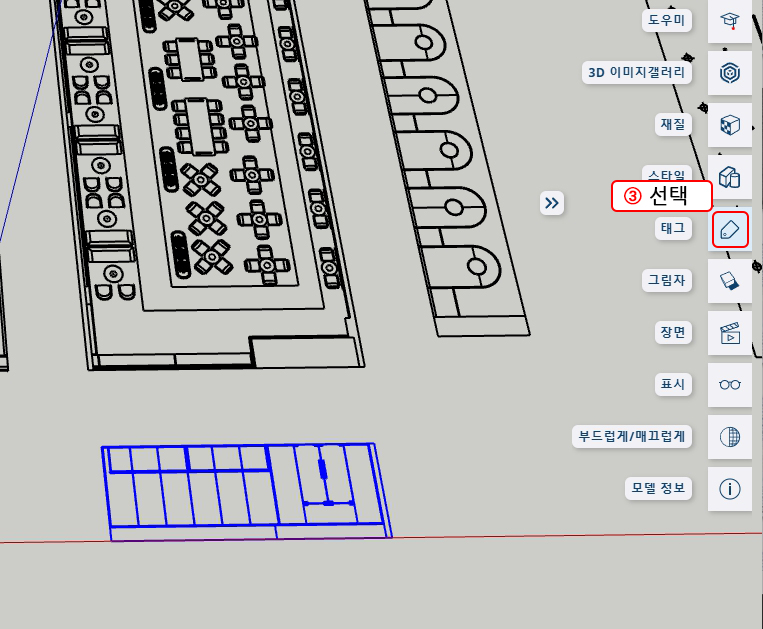

3. 화면 오른편 트레이 부분에 태그를 클릭한다.

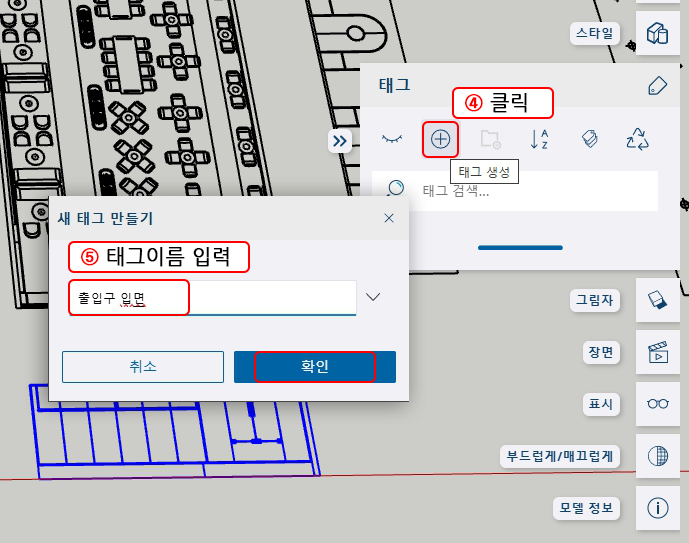

4. 태그창이 뜨면 + 버튼을 눌러서 새 태그 만들기를 해주고

5. 태그 이름을 '출입구 입면'이라고 적어주고 확인을 눌러준다.

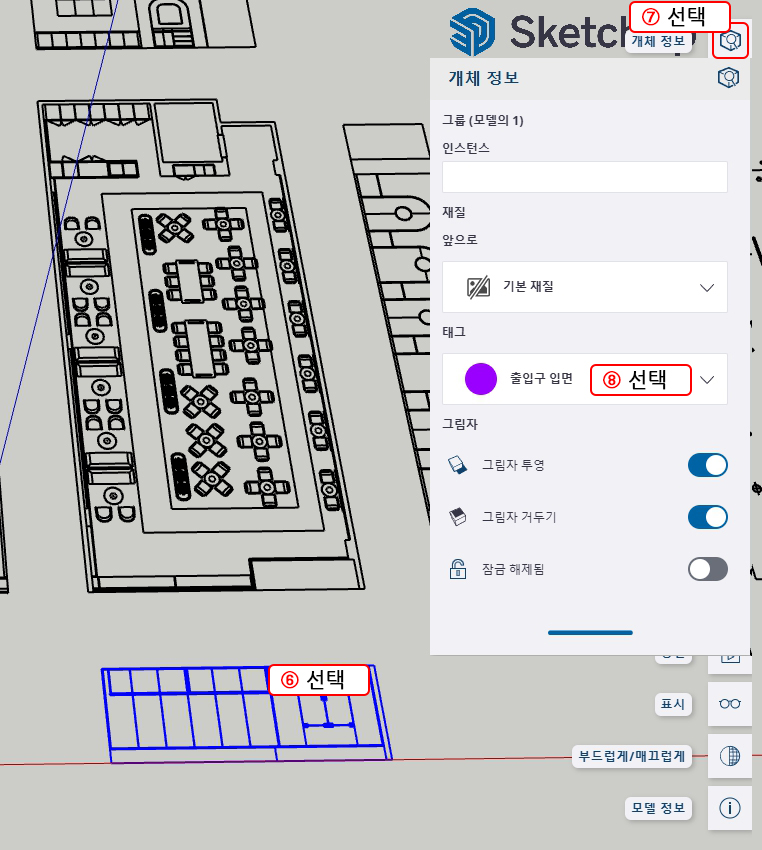

6. 선택버튼 ↖ 을 클릭한 후 방금 만든 그룹을 선택한 후

7. 우측 트레이에 개체정보(Entity Info)를 선택한다.

8. 태그 항목를 눌러서 출입구 입면을 선택해준다.

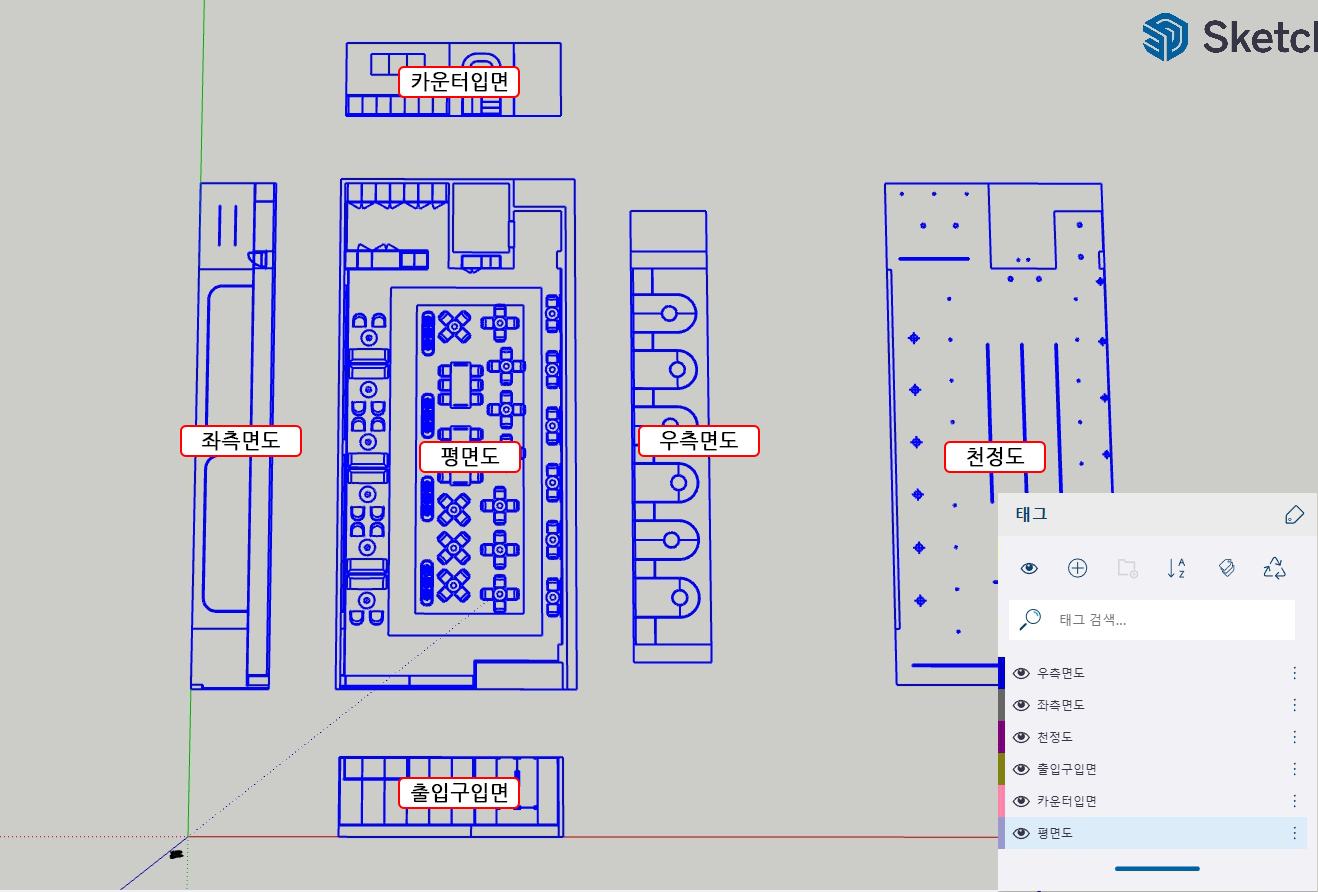

9. 아래 [참조 그림-그룹이름 및 태그명]처럼 그룹을 5개 더 만들고 태그를 만들어 준다.

[참조 그림-그룹이름 및 태그명]
