이번 챕터에서는 창문을 만드는 과정을 배울 것입니다.

빠른 작업을 위해서 창문을 복사해서 크기를 변형하는 방법을 배울 것입니다.



지난 챕터 04까지 진행했던 파일을 첨부합니다.

Cafe 1층 모델링_04과정.skp

13.42MB



1. 창문 만들기

이제 1층 외벽에 비어있는 부분에 창문을 만들어서 배치시켜 봅시다.

화면을 배면도에 창문도면 부분이 잘 보이도록 조정을 합니다.

1. R(사각형)을 눌러주고

2. 배면도 창문도면 부분에 사각형을 그려줍니다.(스냅이 걸려서 세워서 그려질 겁니다.)

3. 내부에 유리창 크기만 한 사각형을 드래그하여 또 그려줍니다.

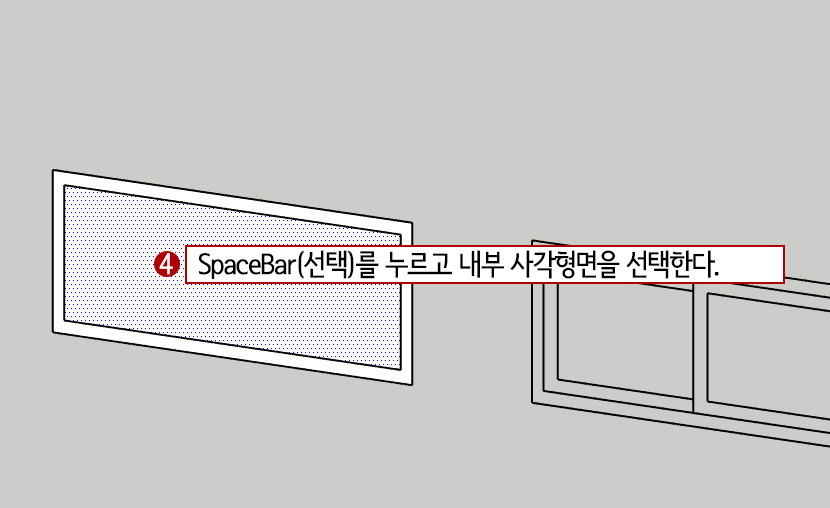

4. Space Bar(선택)를 눌러주고 내부 사각형 면을 선택합니다.

5. Delete키를 눌러 면을 삭제합니다.

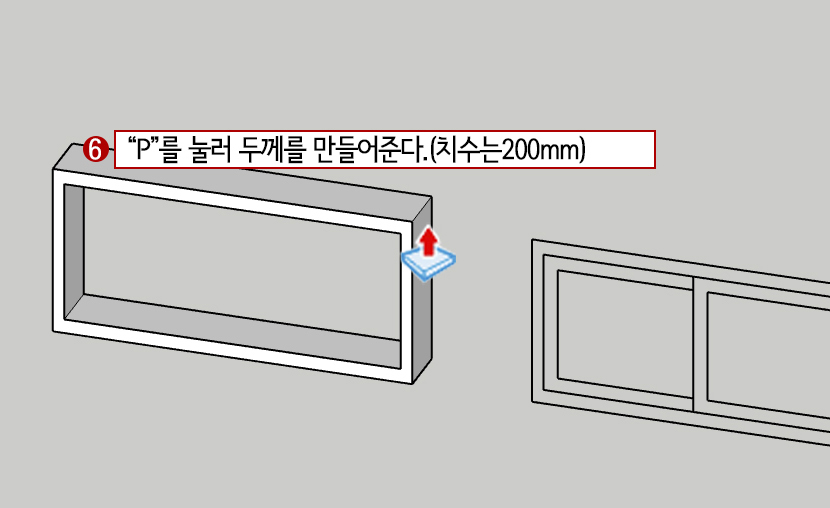

6. P(Push/Pull)을 눌러주고 창프레임이 될 테두리 부분 면을 클릭하고 밀어줍니다. 그리고 키보드로 "200"을 입력합니다.(200mm의 두께를 설정하였습니다.)

7. Space Bar(선택)를 눌러주고 창프레임을 더블클릭 합니다.

8. 마우스 우클릭 후 쿼드메뉴에서 그룹 만들기를 해줍니다.

다음 과정은 유리창을 만드는 것입니다.

9. R(사각형)을 눌러주고

10. 창프레임 내부 면을 따라서 사각형을 그려줍니다.

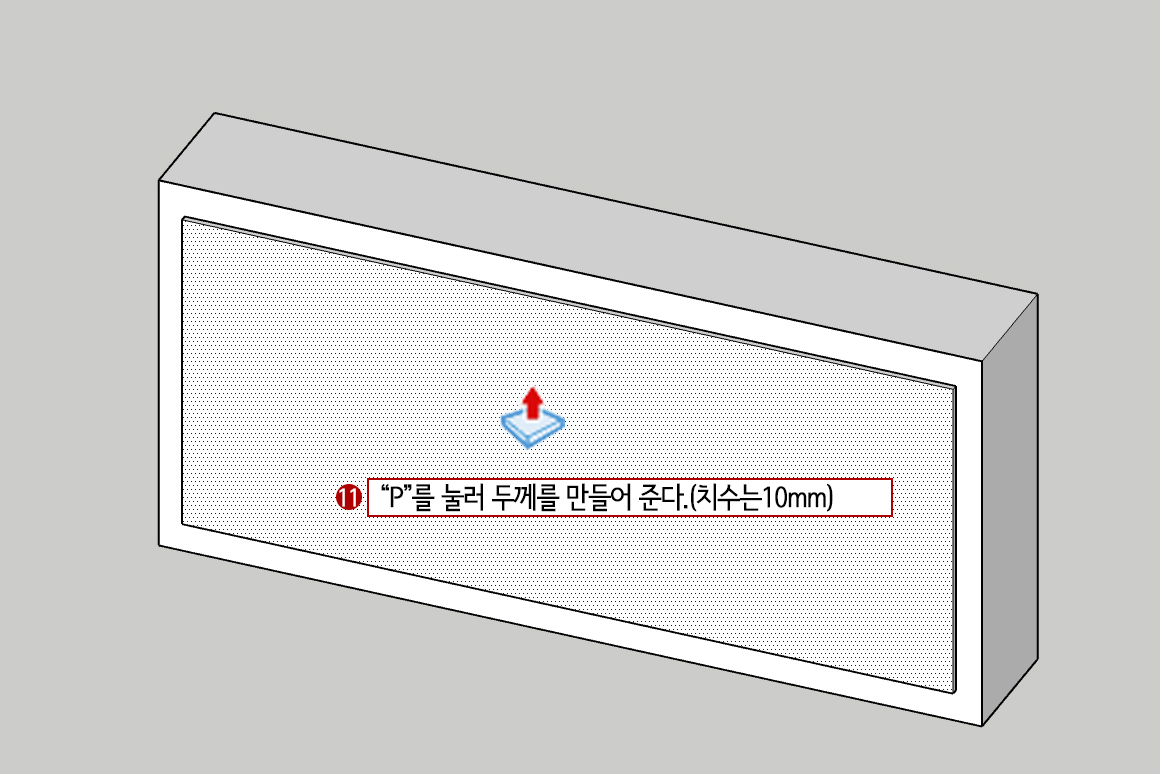

11. P를 누른 후 면을 당겨줍니다. 키보드로 "10"입력합니다.(두께 10mm)

12. Space bar를 눌러주고 유리창 부분을 더블클릭 합니다.

13. 마우스 우클릭 하여 쿼드에서 그룹 만들기를 해줍니다.

14. 재질 트레이를 열어 줍니다. 색상 부분에서 진그레이(3D에서는 검은색을 사용하지 마세요.) 색을 선택하고, 창틀에 넣어줍니다.

15. 재질 트레이에서 유리 및 거울에서 청색 반투명 재질을 유리창 부분에 넣어줍니다.

유리창을 창틀 중앙으로 옮겨야 완벽한 형태가 될 것입니다.

16. 유리창 중간점을 창틀의 중간점에 이동할 것입니다. 중간점에 스냅을 걸기 위해서 단축키 K(은선보기)를 눌러줍니다.

17. M(이동)을 누른 후 이동준비를 해줍니다.

18. 유리창 중간점을 기준으로 잡고

19. 창틀의 중간점으로 이동합니다.

20. Space Bar를 눌러주고 유리창을 선택하고 Shift를 누르고 있으면서 창틀을 선택합니다.(멀티선택)

21. M(이동) 누른 후 창틀의 모서리를 기준으로 잡은 다음 아래 그림처럼 벽체로 이동시켜 줍니다.

22. 이동된 유리창과 창틀을 옆으로 복사하기 위해 ctrl키를 한번 눌러 줍니다.

23. 창틀 오른쪽 모서리를 기중으로 옆 사각 구멍에 오른쪽 모서리로 복사를 해줍니다.

유리창과 창틀이 구멍에 비해 더 왼쪽으로 튀어나와 있을 겁니다.







24. 얼마나 튀어나왔는지 측정을 하기 위해서 화면을 줌 시켜줍니다.

25. T(줄자)를 눌러주고

26. 그림처럼 사각형 구멍 왼쪽 모서리에서 클릭하고

27. 파란색 선으로 보이는 창틀 모서리 왼쪽 끝지점에 마우스를 올려봅니다. 그러면 70mm라는 말풍선이 생길 겁니다. 70mm가 더 튀어나와 있다는 뜻입니다.

튀어나온 만큼 70mm를 밀어 넣어서 복사한 유리창과 창틀을 수정할 것입니다.

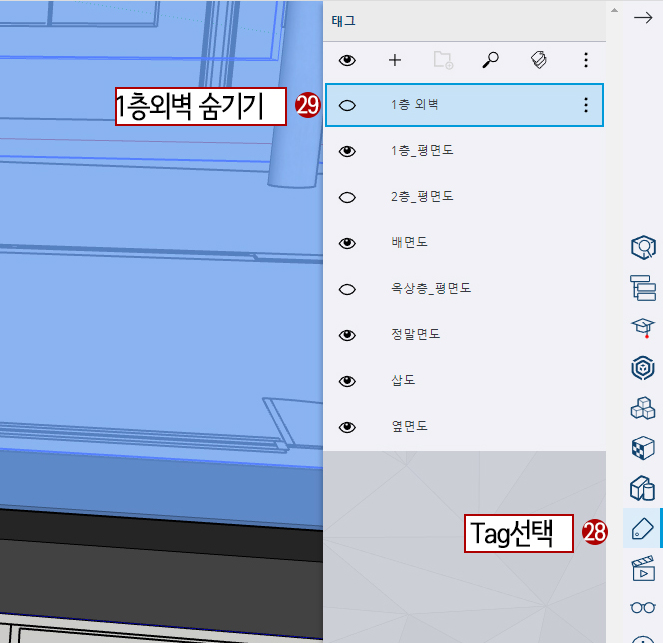

28. 태그 트레이를 열어줍니다.

29. 1층 외벽 태그를 숨겨줍니다.

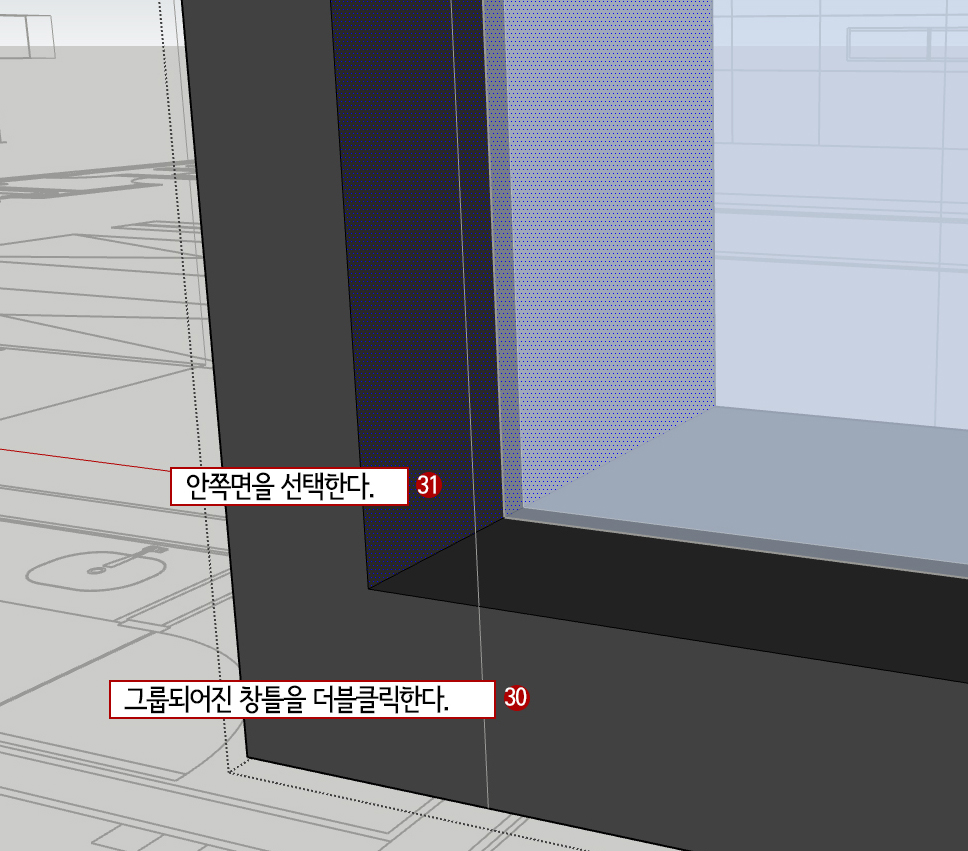

30. Space Bar를 눌러주고 그룹 된 창틀을 더블클릭하여 선택하여 줍니다. 그룹이 잠시 열릴 겁니다. 주변은 약간 그레이색으로 희미해질 겁니다.

31. 그림처럼 안쪽면을 선택해 줍니다.

32. P를 눌러주고 오른쪽 방향으로 당기고

33. 키보드로 "70"를 입력합니다.(70mm로 수정이 되었습니다.)

34. 그림처럼 휠 마우스 버튼을 눌러주면서 마우스를 돌려 화면을 조정하여 창틀 뒷면을 볼 수 있게 해 준다.

35. Space Bar를 눌러주고 뒷면을 선택합니다.

36. P를 눌러주고 오른쪽으로 당기고 키보드로 "70"을 입력합니다.

현재 화면에서 유리창도 고쳐볼 것입니다.

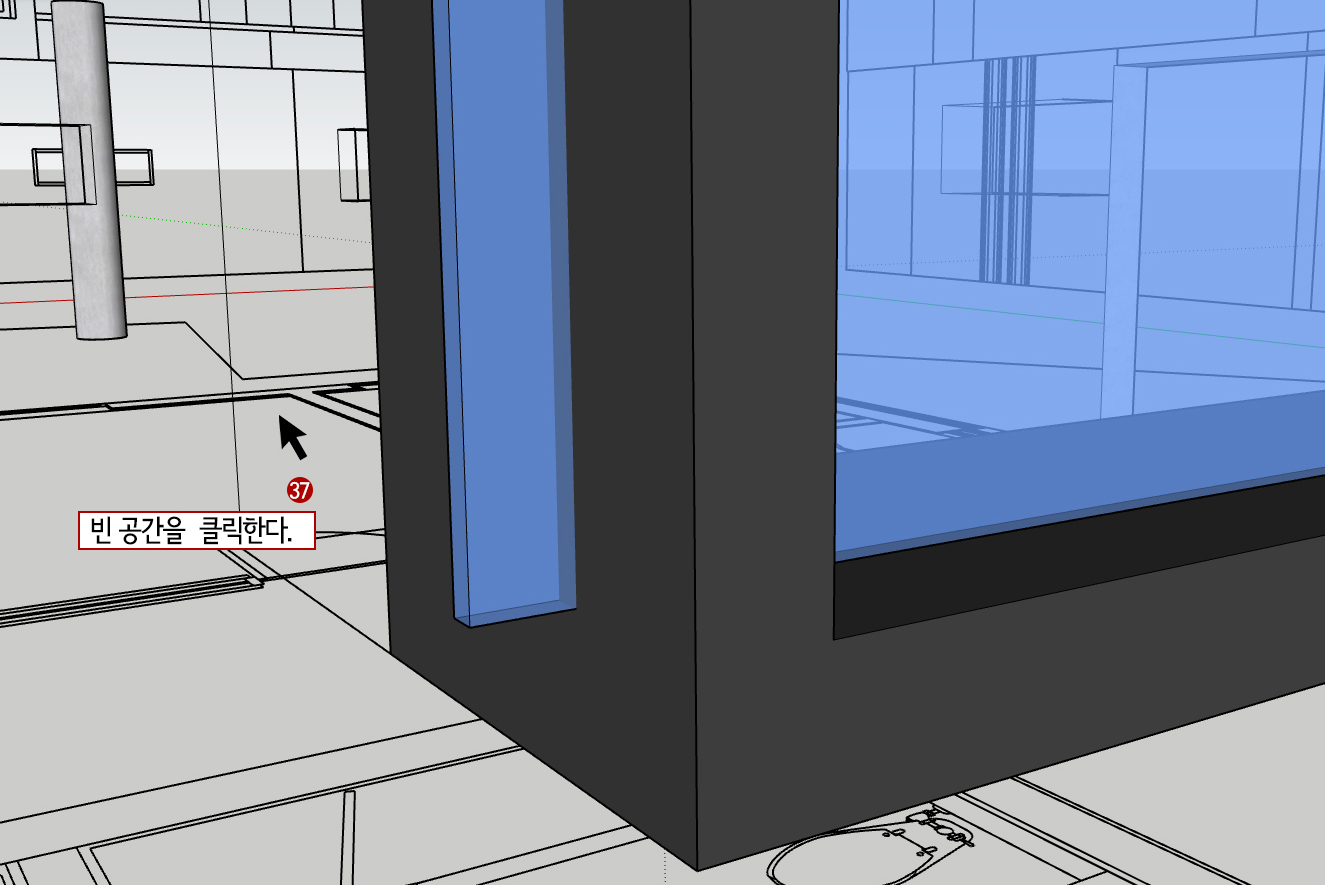

37. 그림처럼 빈 공간을 클릭합니다.(열렸던 창틀 그룹이 자동으로 닫힐 겁니다.)

38. Space Bar를 눌러주고 유리창 부분을 선택한 후 더블 클릭하여 그룹을 잠시 풀어줍니다.

39. 유리창 측면을 선택합니다.

40. P를 눌러주고 오른쪽으로 당기고 키보드로 "70"을 입력합니다. (빈 공간을 클릭하면 그룹이 다시 닫힐 것입니다.)

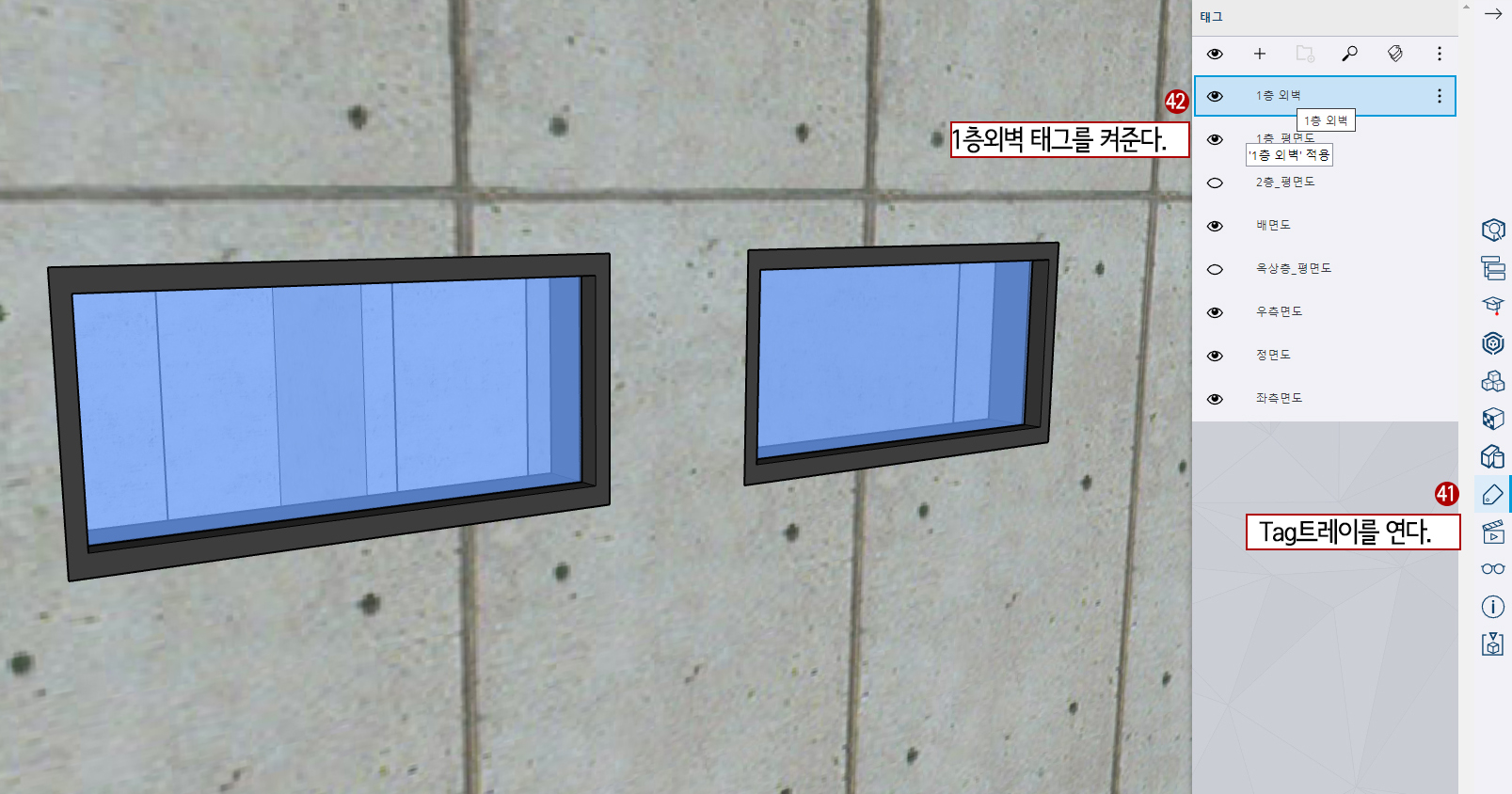

41. 태그트레이를 열고

42. 1층 외벽 태그를 켜줍니다. 나머지 창문도 위에서 해왔던 방법으로 만들어 줍니다.



수고하셨습니다.



다음 챕터에서는 폴딩 도어를 만드는 과정을 소개하겠습니다.
