감성카페, 스케치업으로 디자인하기 06(1층 글라스 월 만들기)

목차

이번 챕터에서는 외부와 내부의 공간을 구분해주기도 하고 연결해 주기도 하는 글라스 월과 폴딩도어를 만드는 과정을 배울 것입니다.

만드는 과정을 어렵지 않지만 자세한 설명을 위해서 글을 많이 쓰다 보니 지겨울 수 도 있습니다.



지난 챕터 05까지 진행했던 파일을 첨부합니다.

Cafe 1층 모델링_05과정.skp

13.48MB



1. 글라스 월 수직프레임 만들기

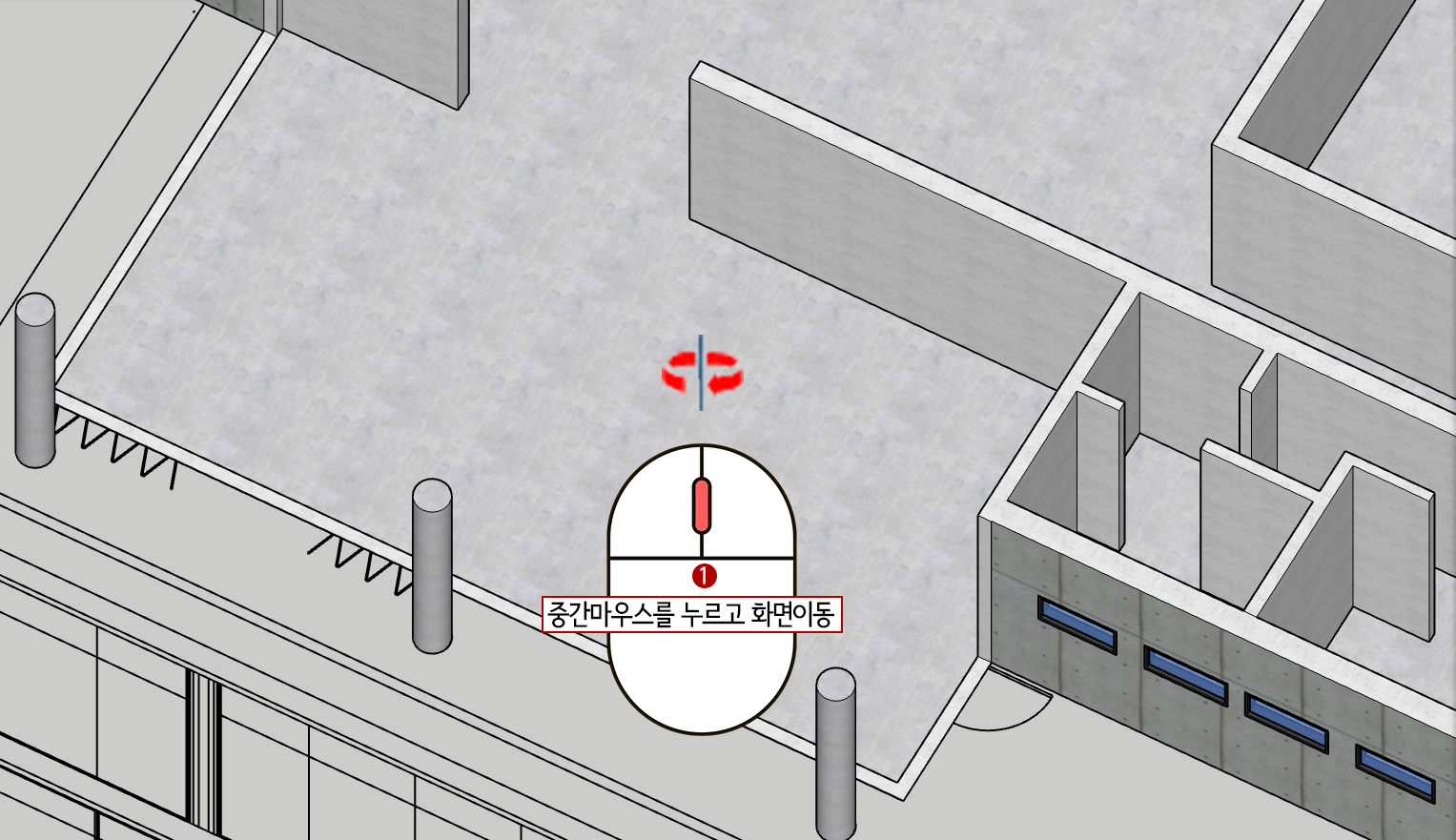

1. 폴딩 도어가 보이는 공간으로 화면을 이동합니다.

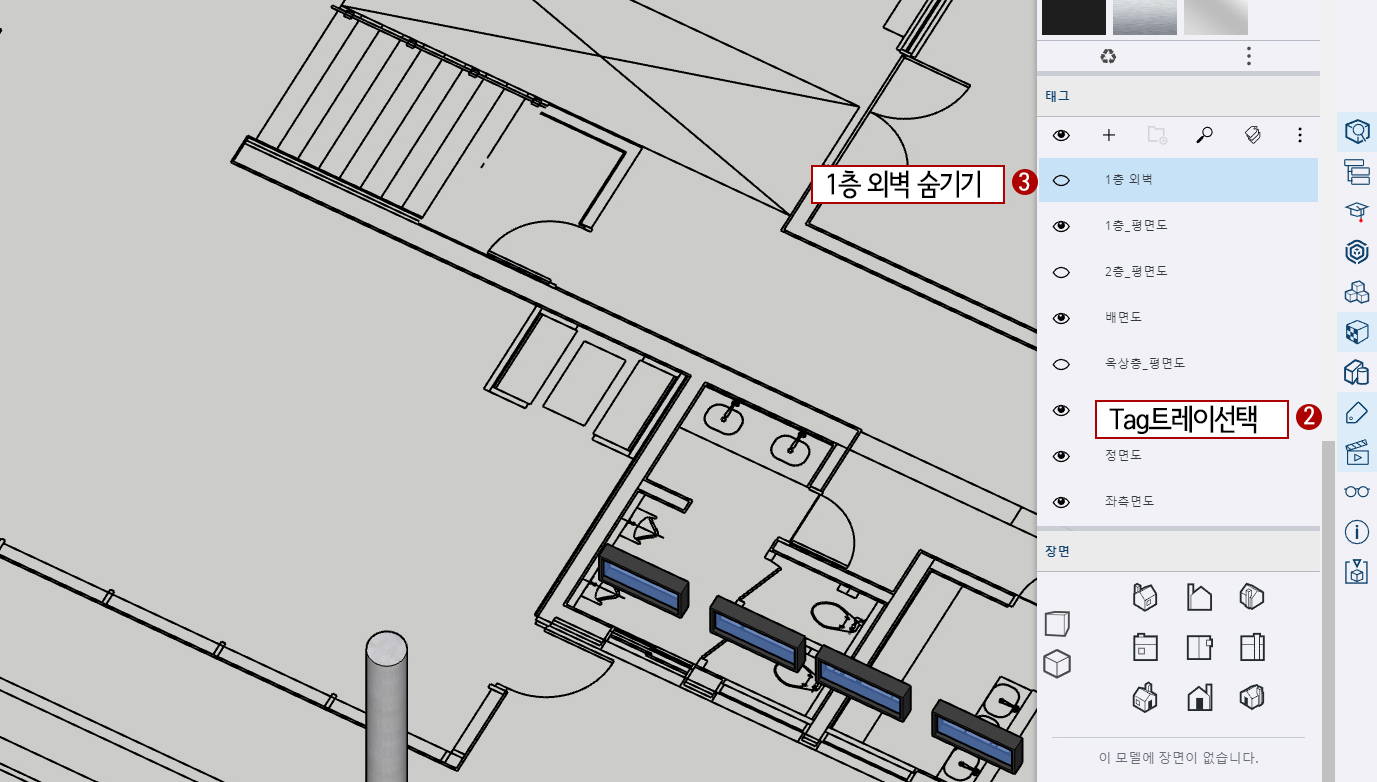

2. 오른쪽 트레이에서 태그를 열고

3. 1층 외벽 태그를 숨겨줍니다.

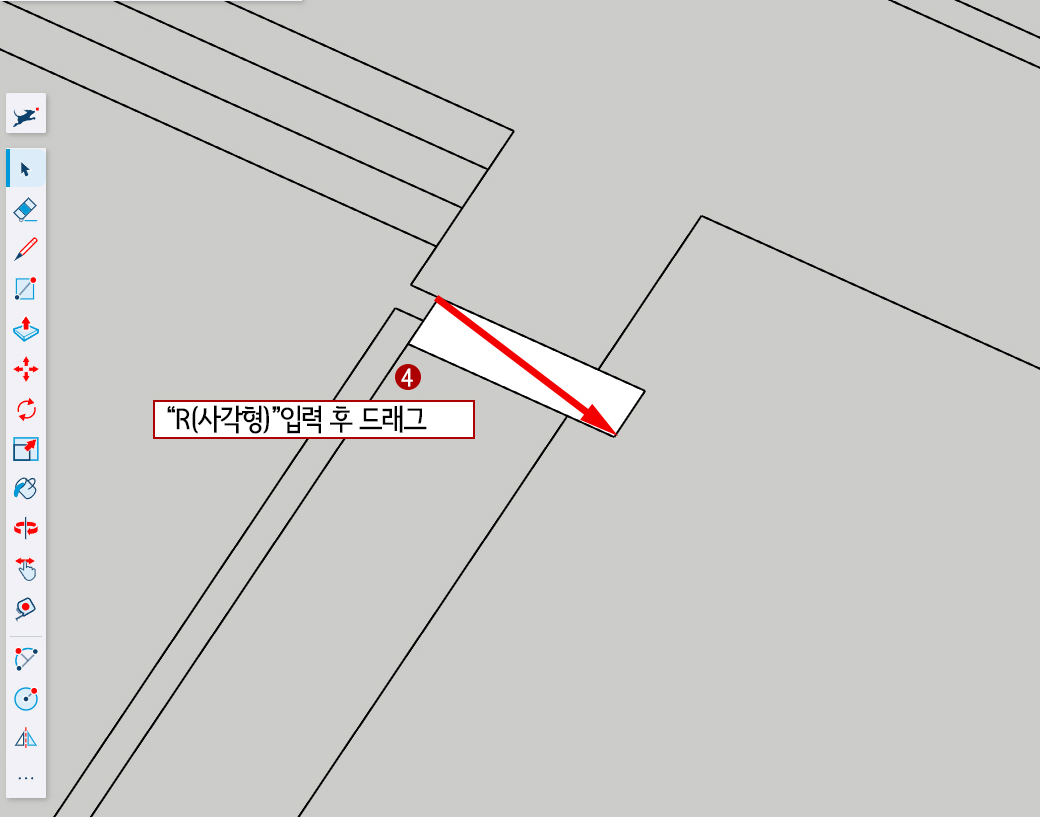

4. R(사각형)을 눌러주고 도면에 맞게 드래그하여 프레임을 그려 줍니다.

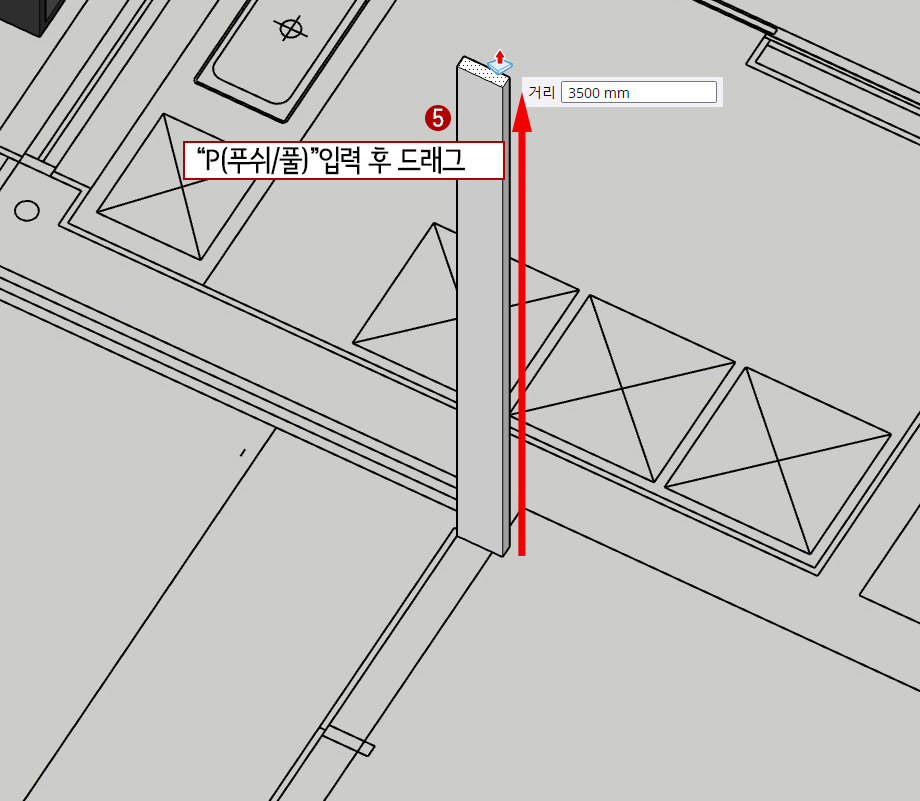

5. P(Push/Pull)을 눌러주고 윗면을 끌어올려준 뒤 키보드로 "3500"을 입력하여 높이를 3,500mm로 해줍니다.

방금 만든 프레임은 여러 개 복사가 될 것인데, 만약 동일한 높이로 수정을 해야 할 경우가 있을 것입니다. 그런 경우가 생길 것으로 예상된다면 그룹을 시키지 말고, 구성 요소(Component)로 만드는 것이 좋을 것입니다.

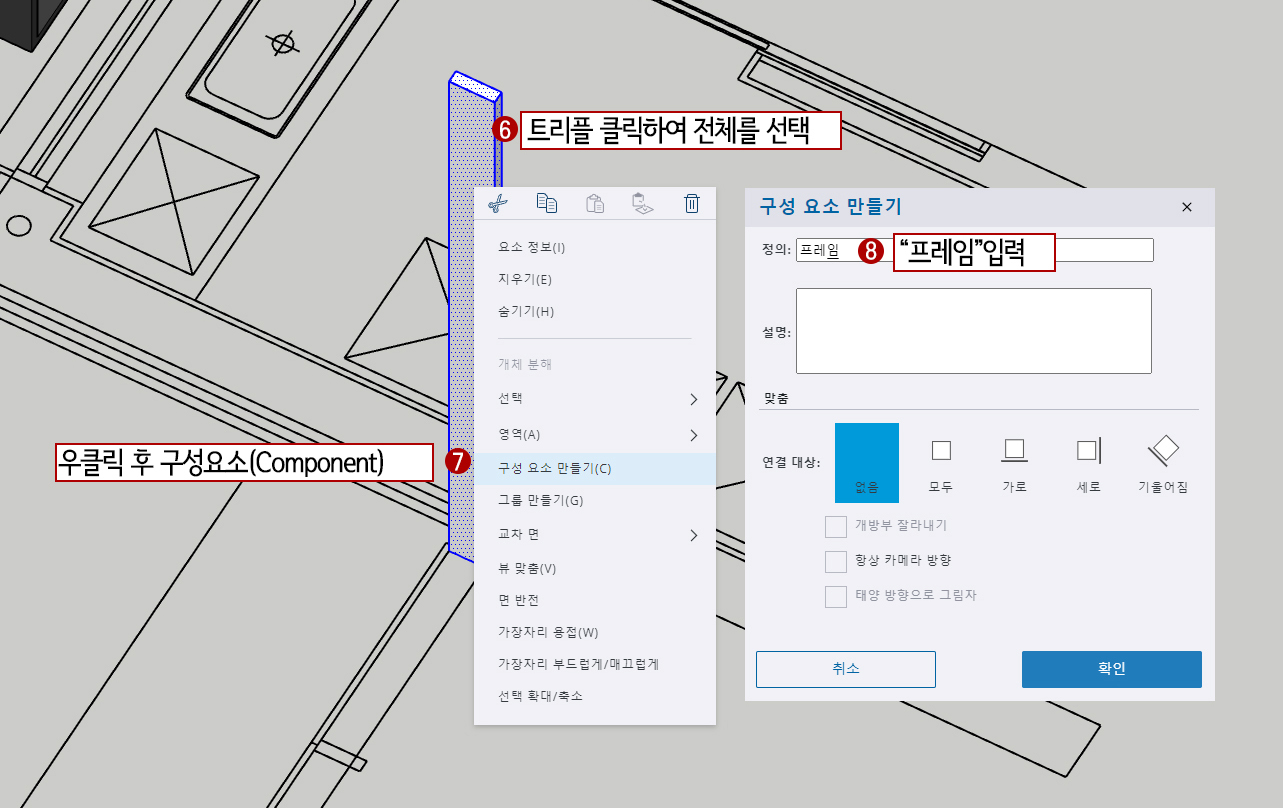

6. Space Bar(선택)을 눌러주고 프레임물체를 트리플 클릭(빠르게 세 번 클릭)하여 전체를 선택합니다.

7. 마우스 우클릭 후 쿼드 메뉴에서 구성 요소 만들기(Make Component)를 선택합니다.

8. 구성 요소 만들기 창에서 정의에 "프레임"을 입력합니다. 확인을 눌러줍니다.

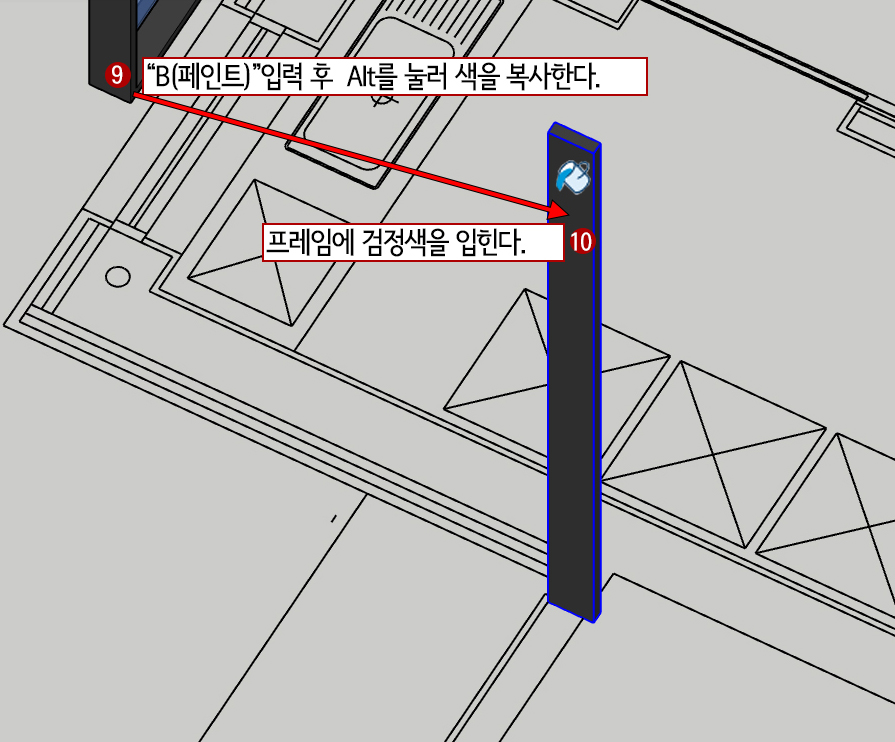

9. B(페인트)를 눌러주고 Alt를 누른 상태에서 창틀의 검은색을 클릭하면 검은색을 복사합니다.

10. 프레임에 복사한 검정색을 클릭해서 넣어줍니다.

이제 재질까지 입혀주었기 때문에 복사를 해주면 됩니다.

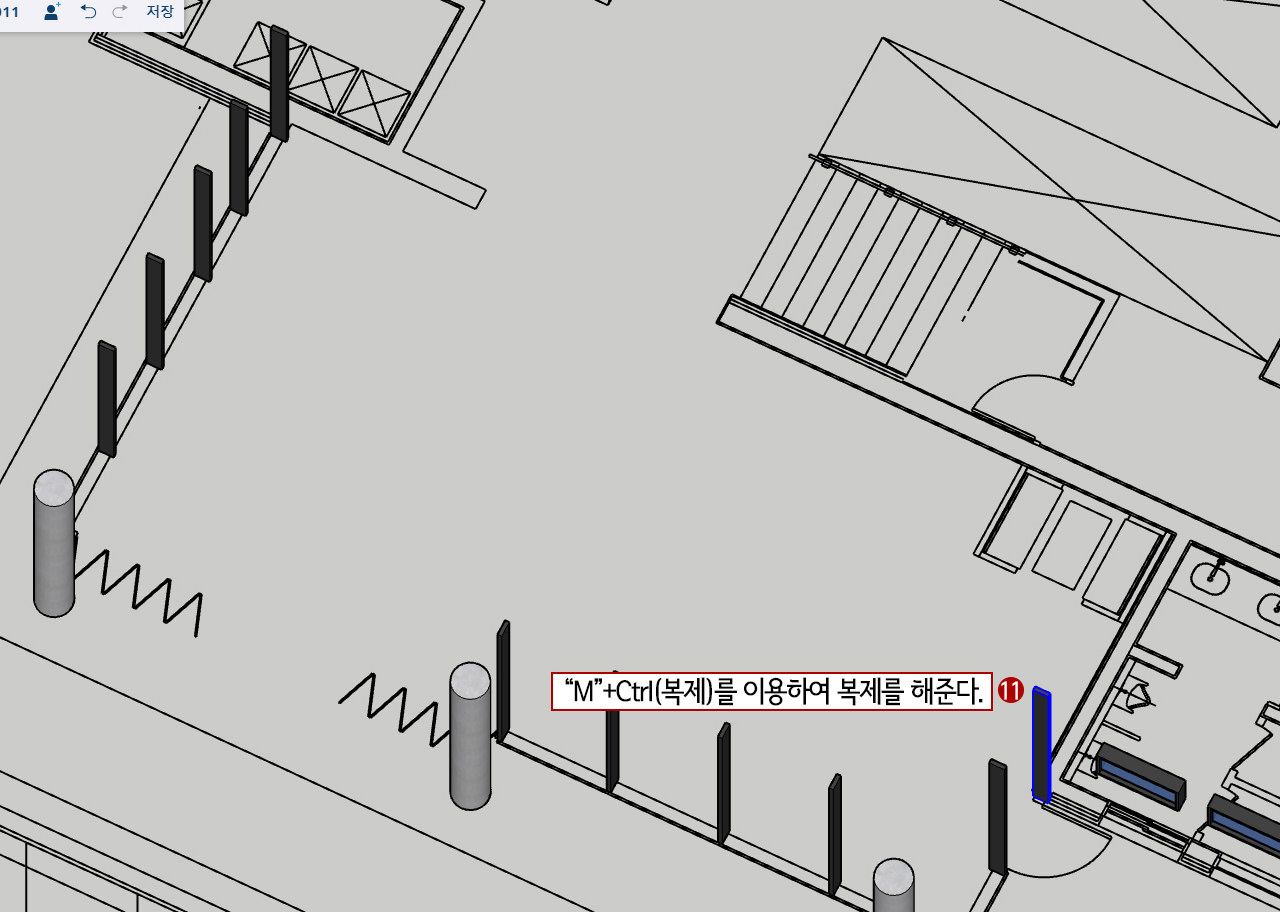

11. 도면에 맞게 프레임을 복제하여 배열시켜 줍니다.

그런데 코너 부분 두 군데는 형태가 다릅니다. 그냥 라인으로 평면을 그려서 push/pull해도 되지만, Component 된 물체를 변형하는 방법을 배우고자 방법을 소개합니다.

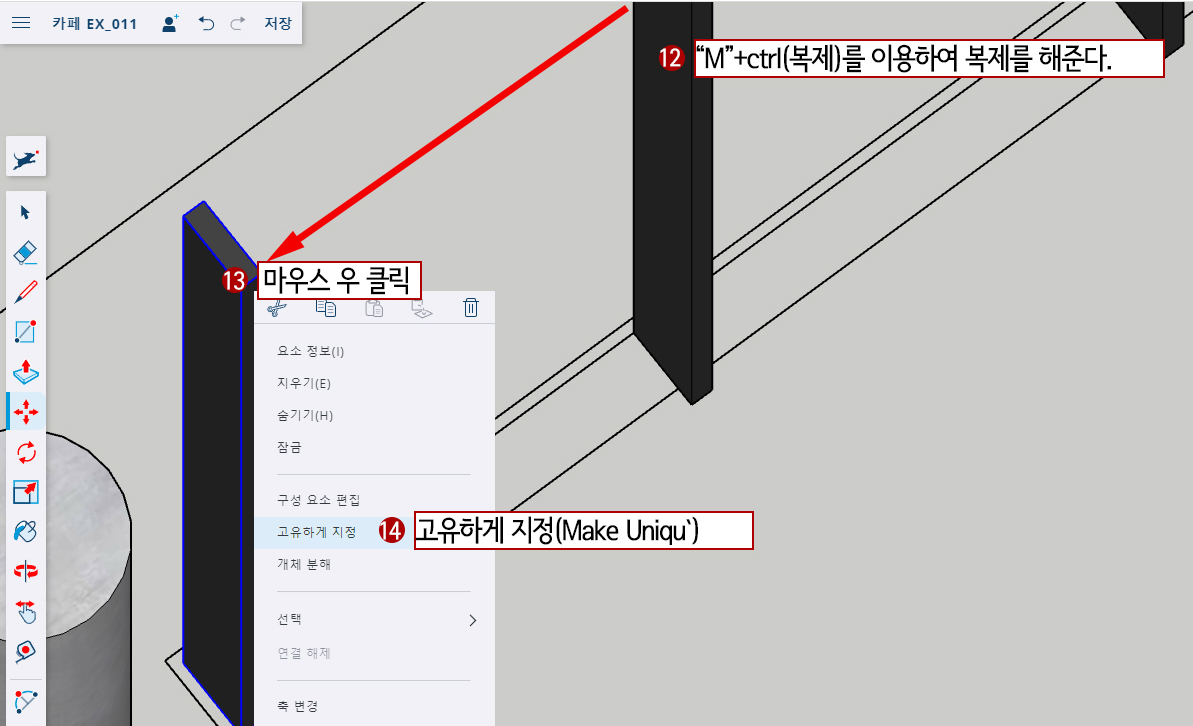

12. 코너 옆에 있는 프레임을 선택(Space Bar)하고 M(이동)을 눌러줍니다. 그런 다음 ctrl키를 한번 눌러줍니다.(복사준비)

코너 부분에 복사하여 줍니다.

13. 마우스 우 클릭 후에 쿼드에서

14. 고유하게 지정(Make Unique)을 해서 원본과 다른 게 속성을 변형해 주는 겁니다.

15. 화면을 확대 조정해 주세요.

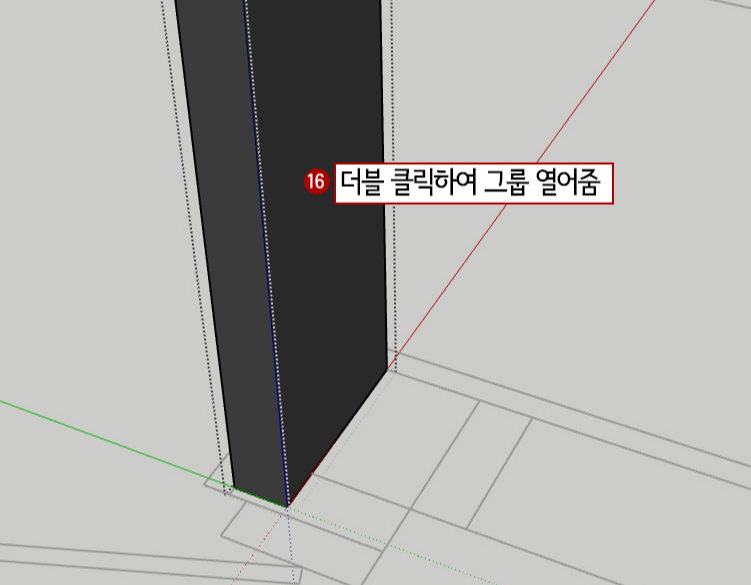

16. 복사된 코너 프레임을 더블 클릭합니다. 임시로 그룹이 열릴 것입니다.

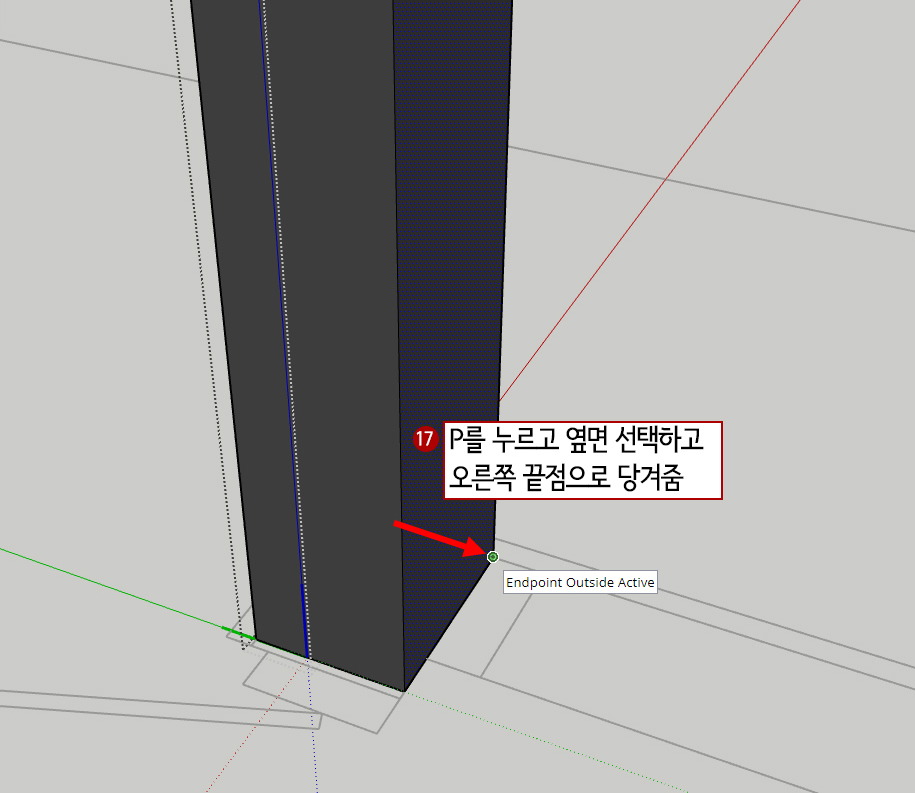

17. 프레임크기가 도면과 다를 것입니다. 우선 P(Push/pull)를 눌러 측면을 선택하고 오른쪽으로 땅겨줍니다. 이때  그림처럼 끝점에 스냅을 걸어서 형태를 맞춰 줍니다.

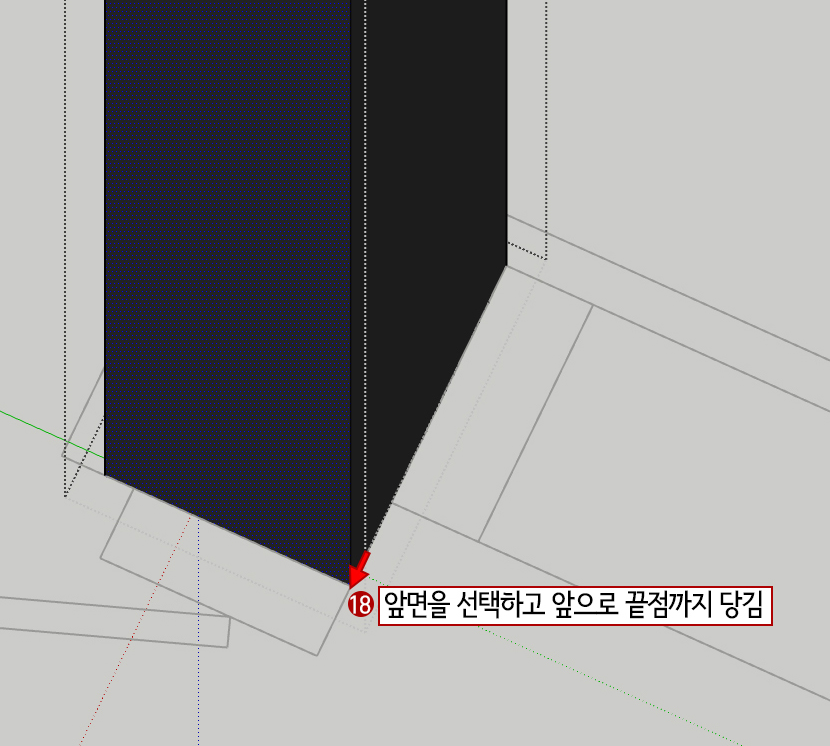

18. 이번엔 앞면을 선택해서 앞으로 끝점에 맞춰 당겨줍니다. 프레임이 넓어졌을 겁니다.

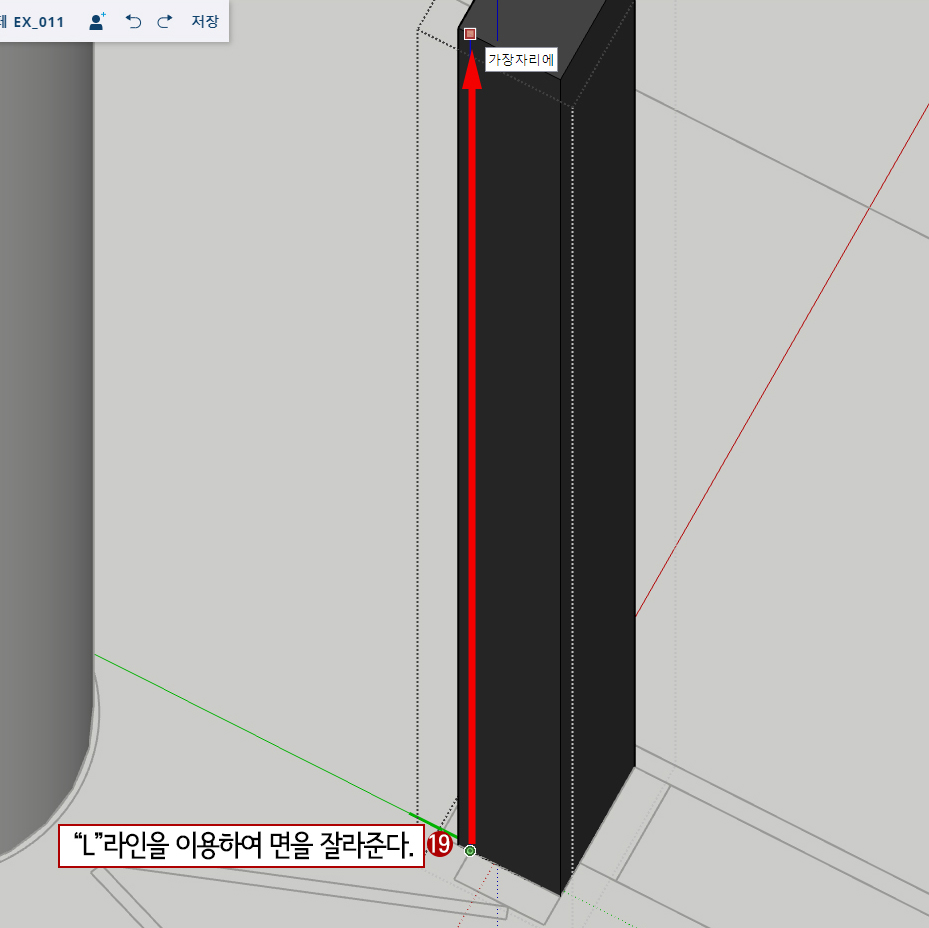

19. L(선)을 누르고 그림처럼 앞면 아래 끝점에서 클릭하고 위 끝점으로 수직방향으로 선을 그려줍니다. 면이 분할됩니다.

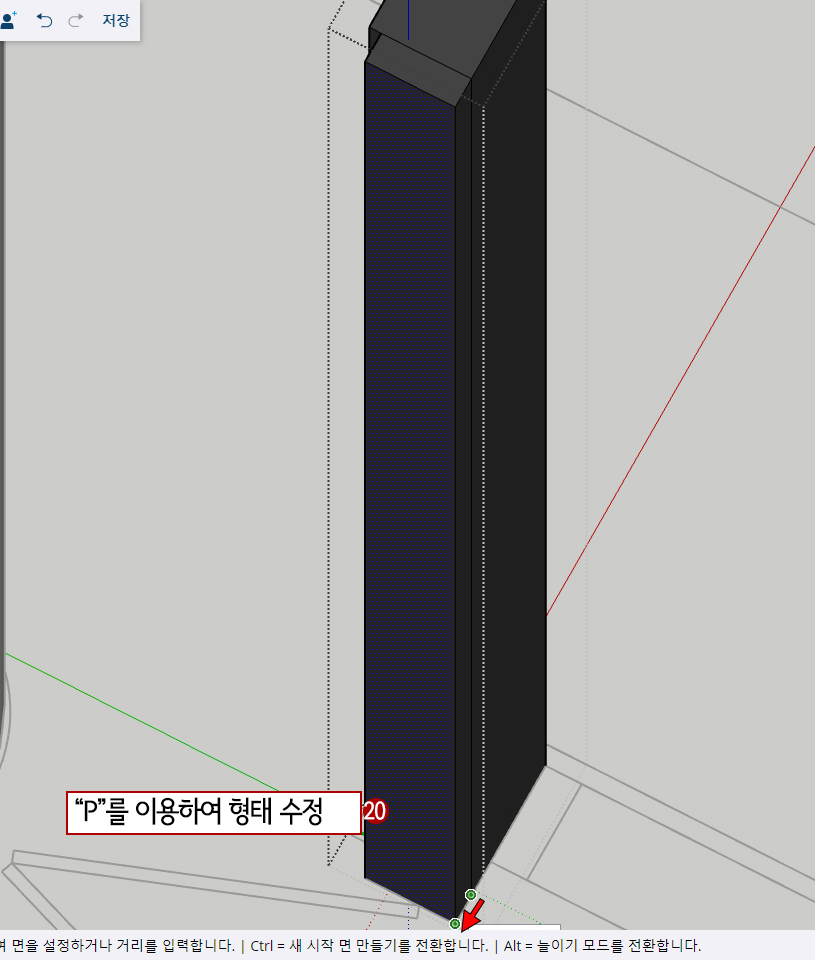

20. P를 누르고 분할된 면 중 큰 면을 선택하고 앞쪽 끝점까지 당겨줍니다.

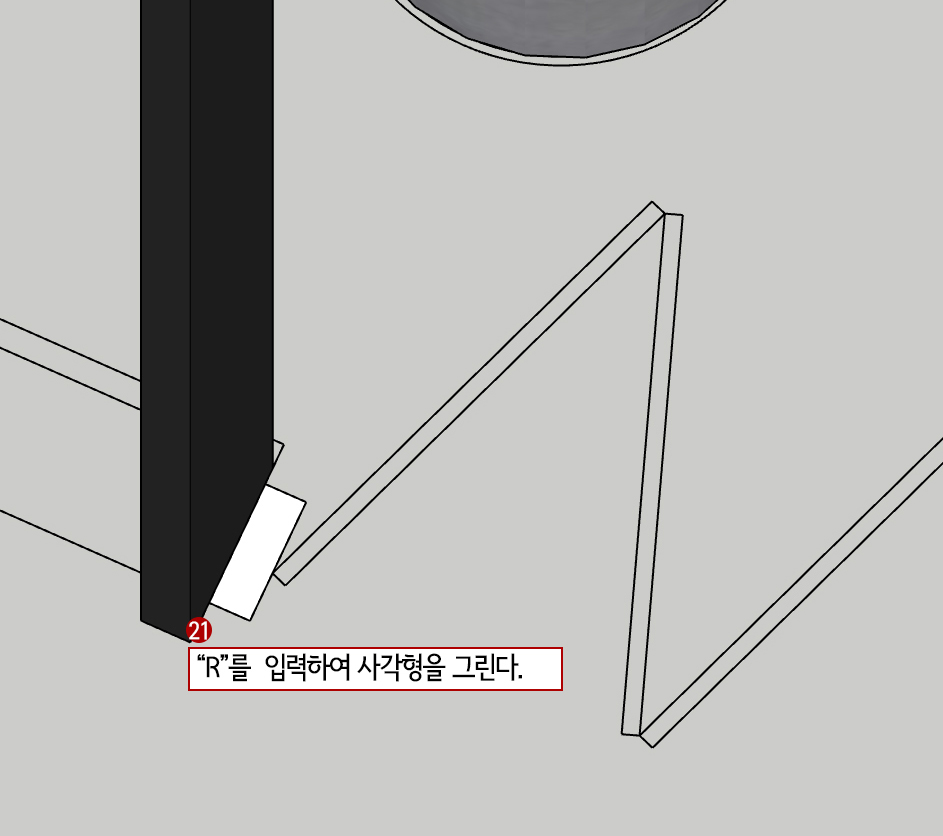

21. R(사각형)을 누르고 나머지 프레임을 그려줍니다.

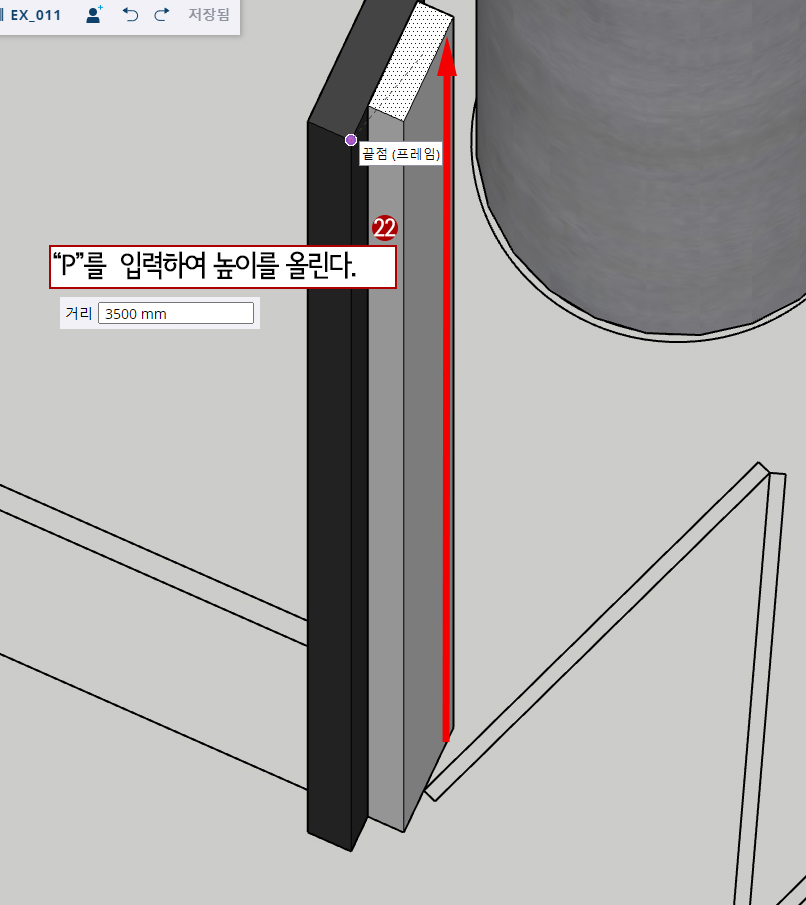

22. P(Push/Pull)를 누르고 윗면을 위로 당겨 올리고 "3500"을 입력합니다.

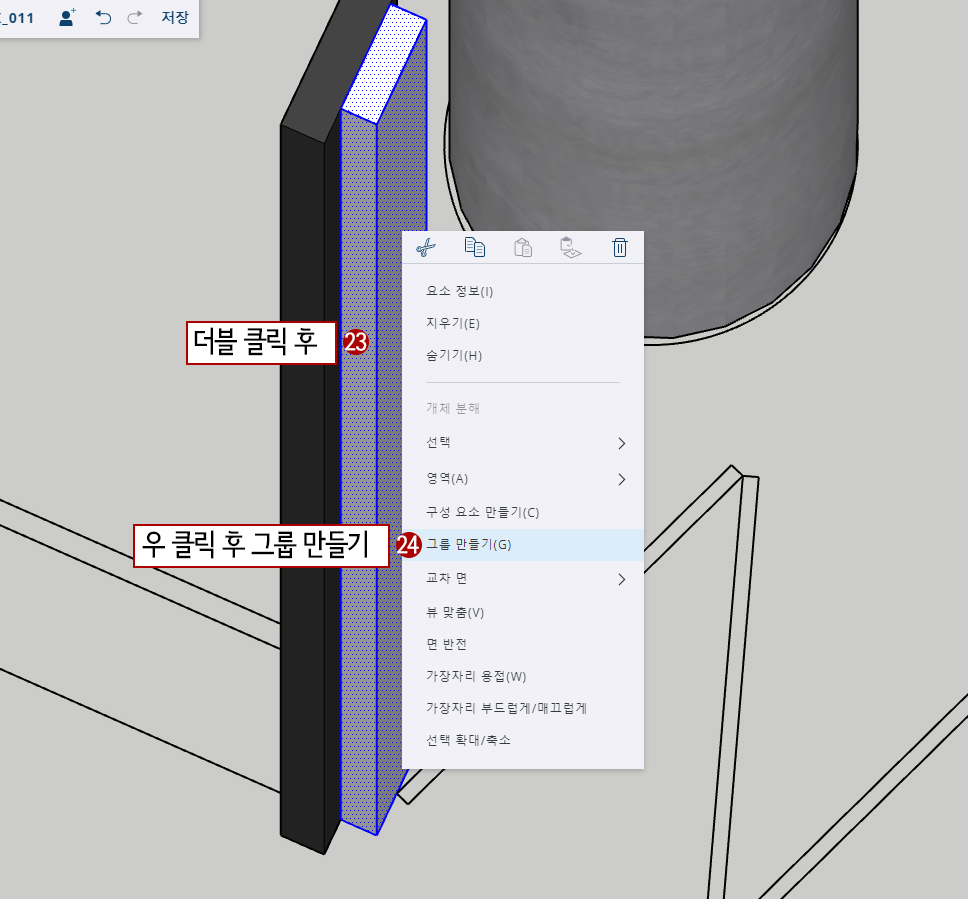

23. Space Bar를 누르고 오프젝트를 더블클릭하고

24. 마우스 우클릭한 후 쿼드에서 그룹 만들기를 선택하여 그룹을 만들어 줍니다.

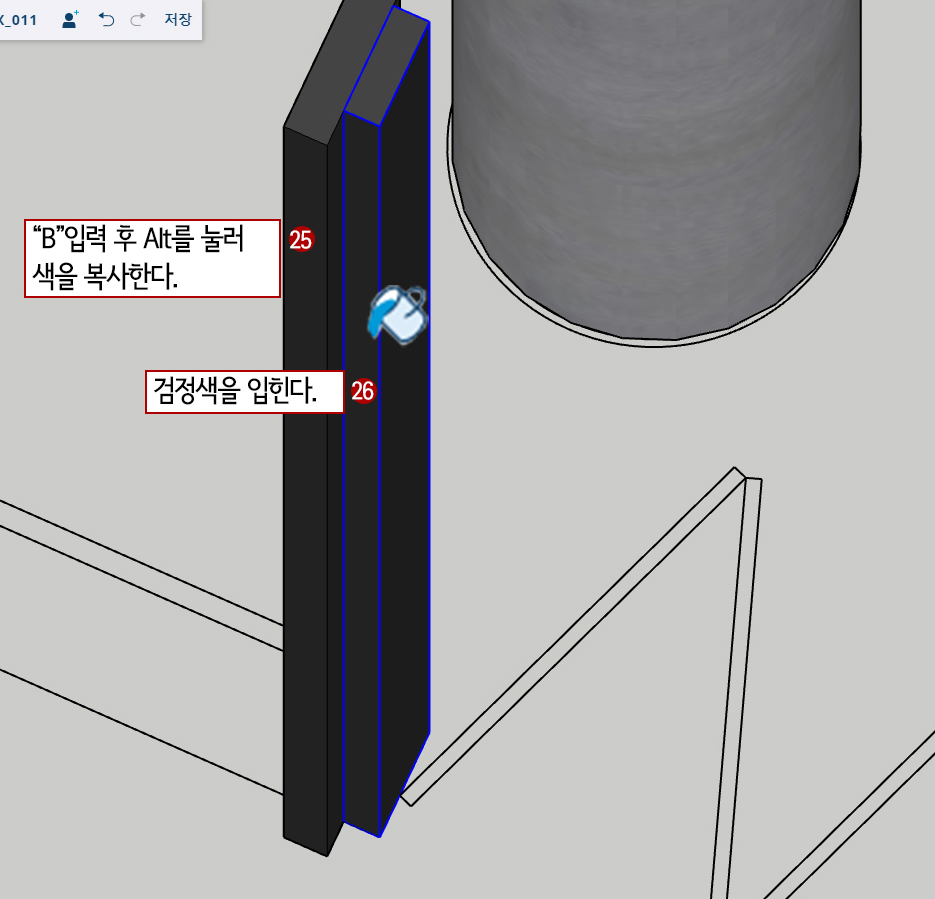

25. B(Paint Bucket)를 누르고 alt키를 누른 채로 옆에 있는 프레임의 검은색을 클릭합니다. 검은색이 복사될 겁니다.

26. 오브젝트에 복사된 검정색 재질을 넣어줍니다.

나머지 코너 프레임도 같은 방법으로 만들어 보세요!





2. 글라스 월 수평프레임 만들기

앞에서는 수직프레임을 만들어 보았습니다. 여기서는 수평프레임을 만들어 봅시다.

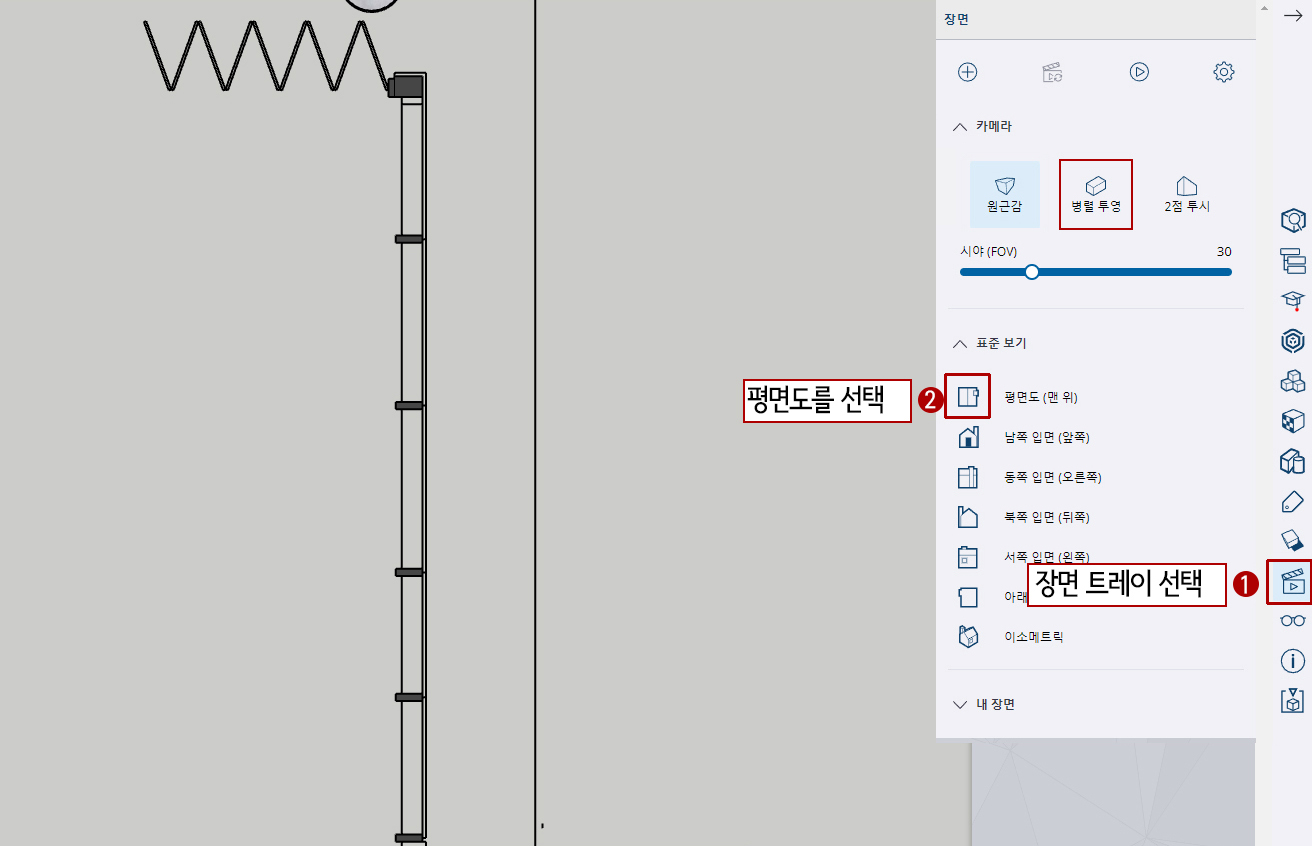

1. 화면 오른쪽 아래에 장면 트레이를 열어서

2. 평면도(맨 위)뷰를 선택합니다.(병렬 투영으로 해서 투시를 없애주세요.)

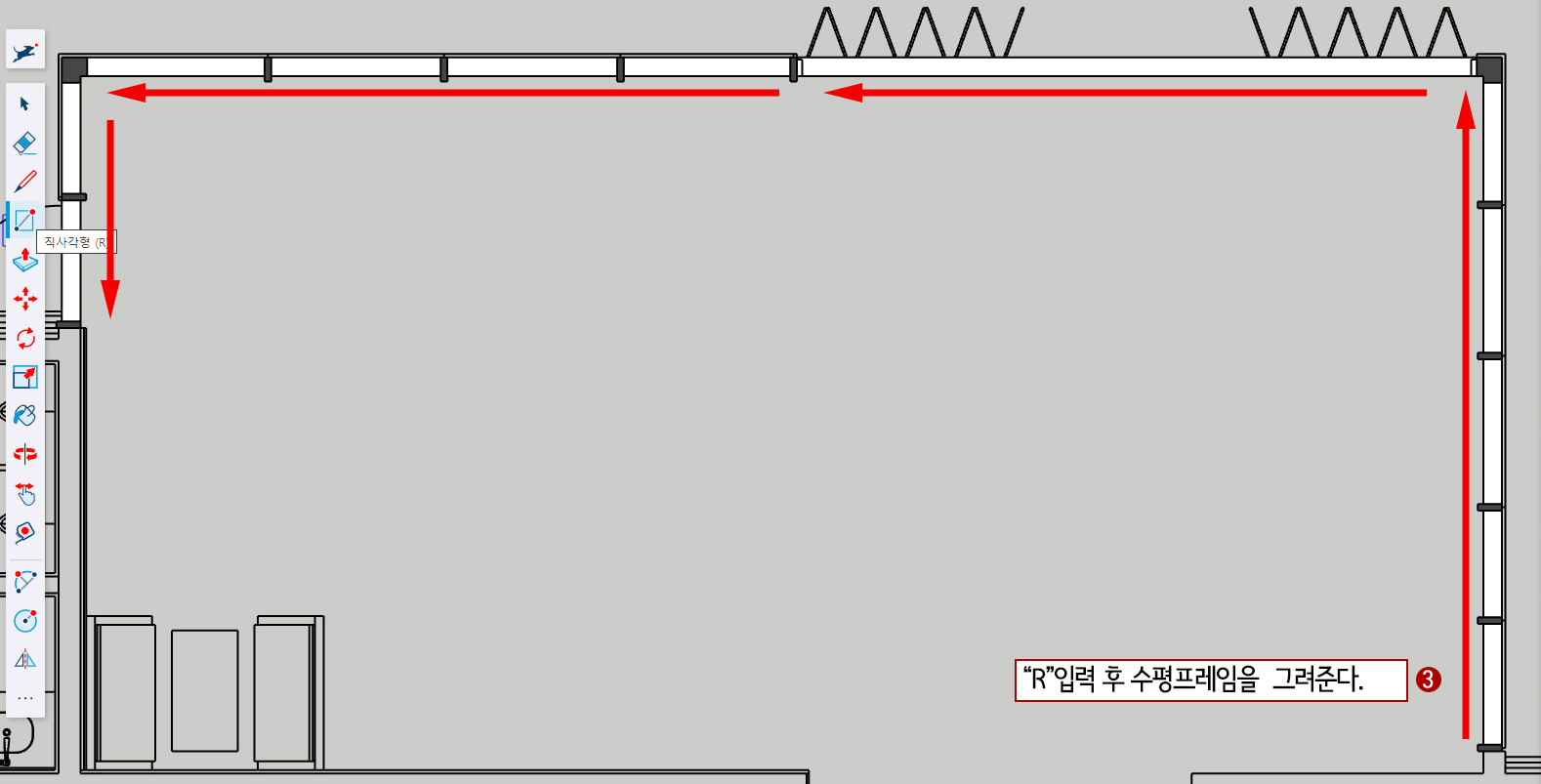

3. R(사각형) 누른 후 도면에 맞게 수평 프레임을 4개 그려줍니다.

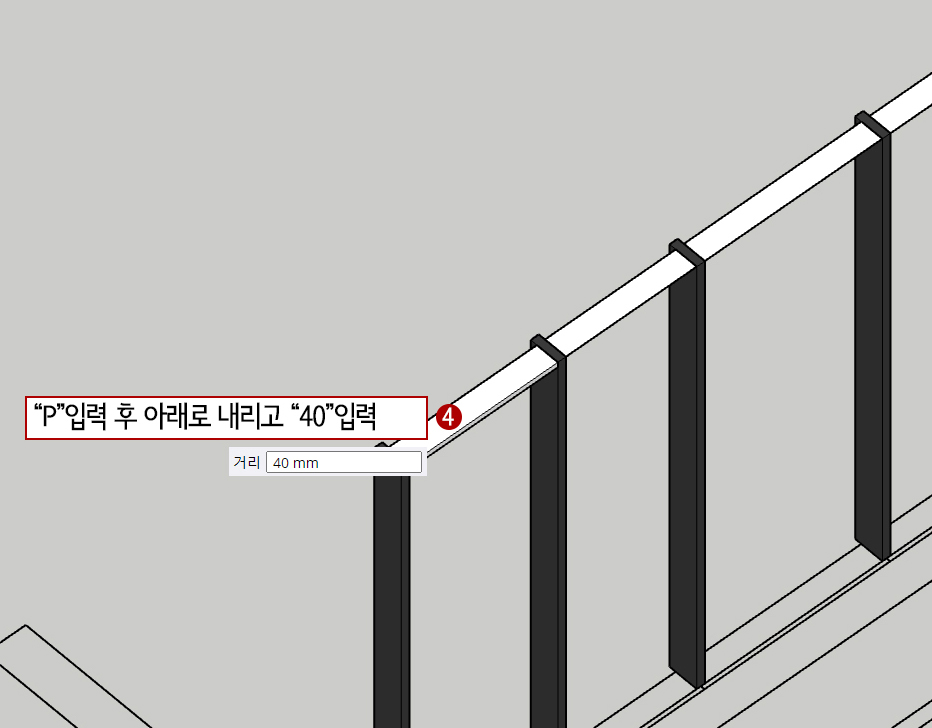

4. P(Push/Pull) 누른 후 오른쪽 사각형 윗면을 아래로 당겨서 키보드에서 "40"을 입력해 줍니다.(두께 40mm)

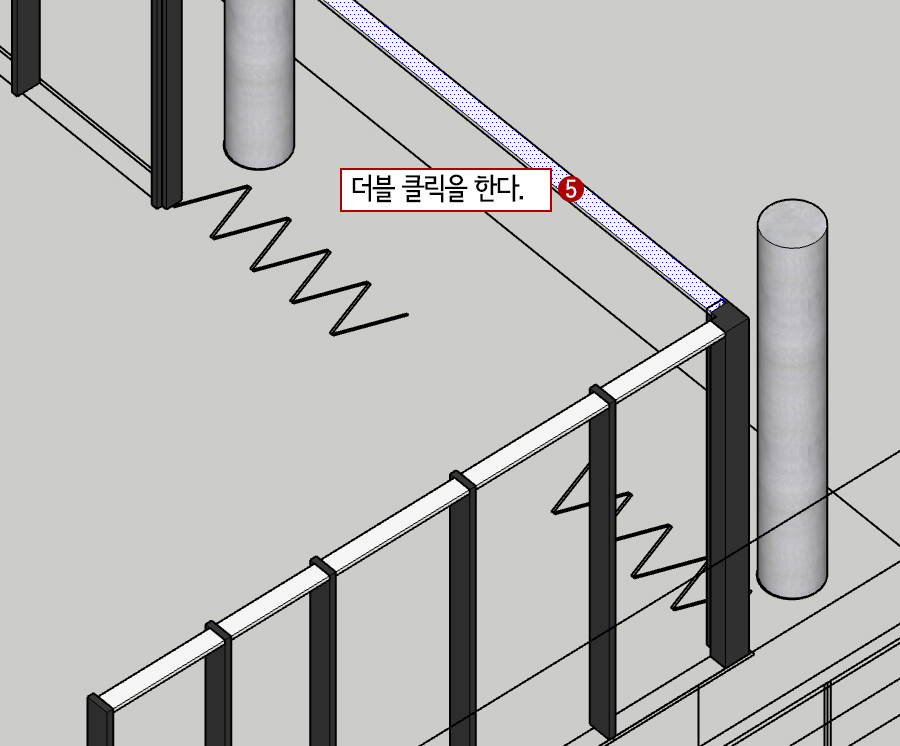

5. 나머지 3개는 그냥 윗면에 더블 클릭을 해주면 자동으로 40mm가 될 것입니다.(더블 클릭하면 같은 값을 넣을 수 있습니다.)

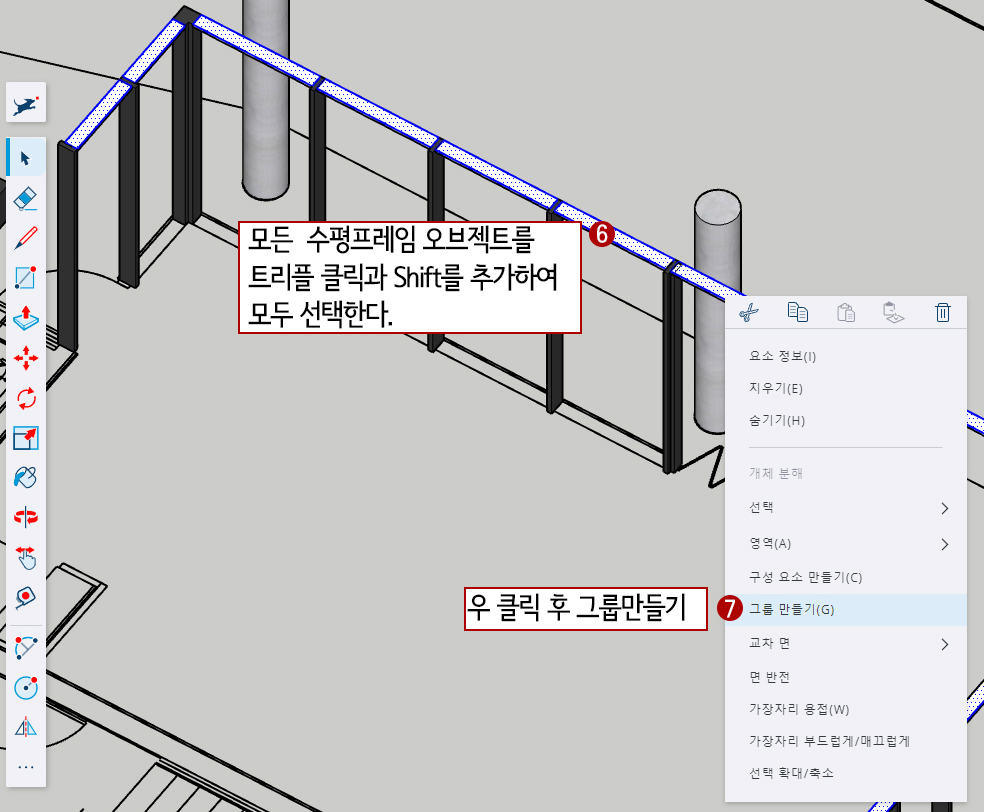

6. Space Bar(선택)를 누른 후 수평프레임 하나를 트리플 클릭한 후 Shift를 누른 채로 나머지 수평프레임도 트리플 클릭 하여줍니다.

7. 마우스 우 클릭 후 쿼드에서 그룹 만들기를 해줍니다.

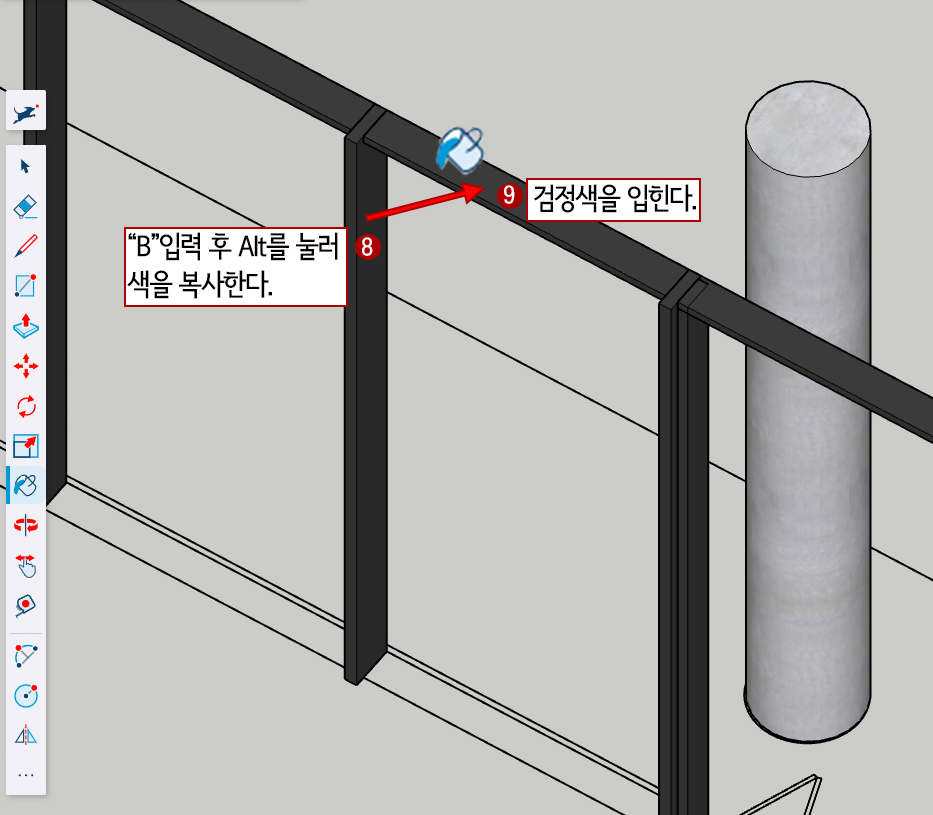

8. B(페인트)를 누르고 alt키를 눌러서 수직프레임에 검정색을 클릭하여 복사한 뒤

9. 수평프레임 오브젝트에 클릭하여 검정색 재질을 넣어줍니다.

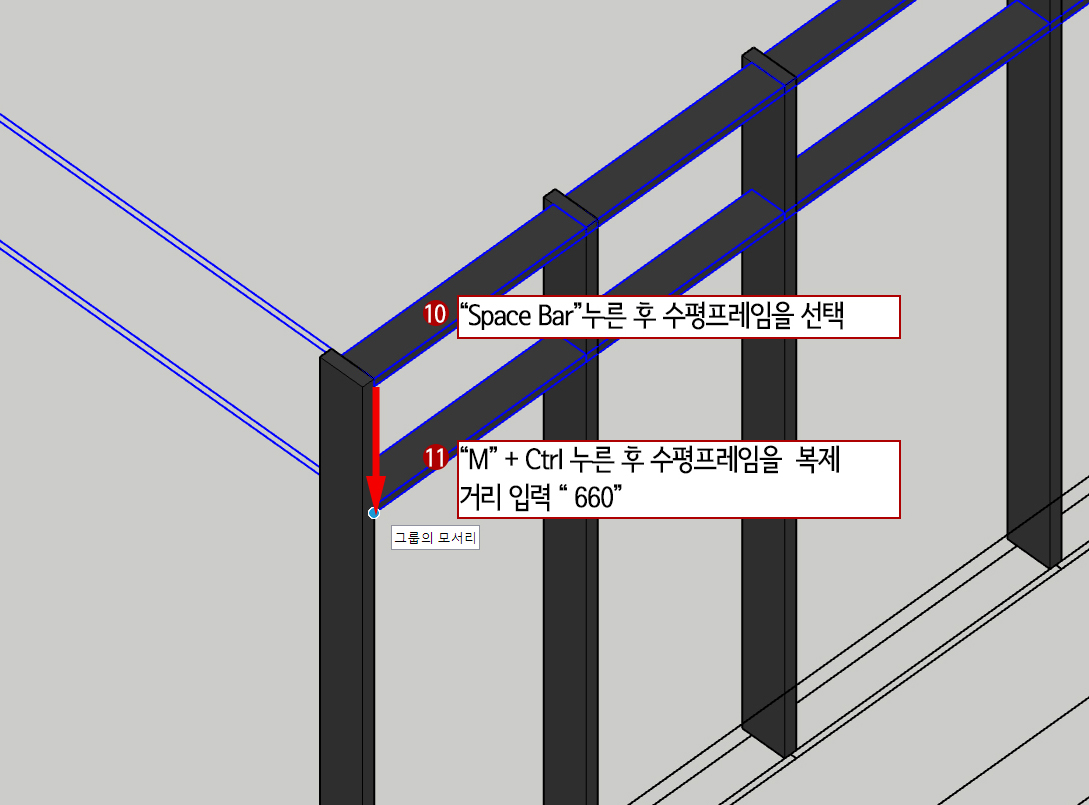

10. Space Bar(선택)를 누르고 수평프레임 그룹을 선택합니다.

11. M(이동)을 눌러주고 ctrl키를 한번 눌러준다. Z 축(수직)으로 끌어내려 키보드로 "660"을 입력합니다.

12. 화면을 그림 처럼 조정 후

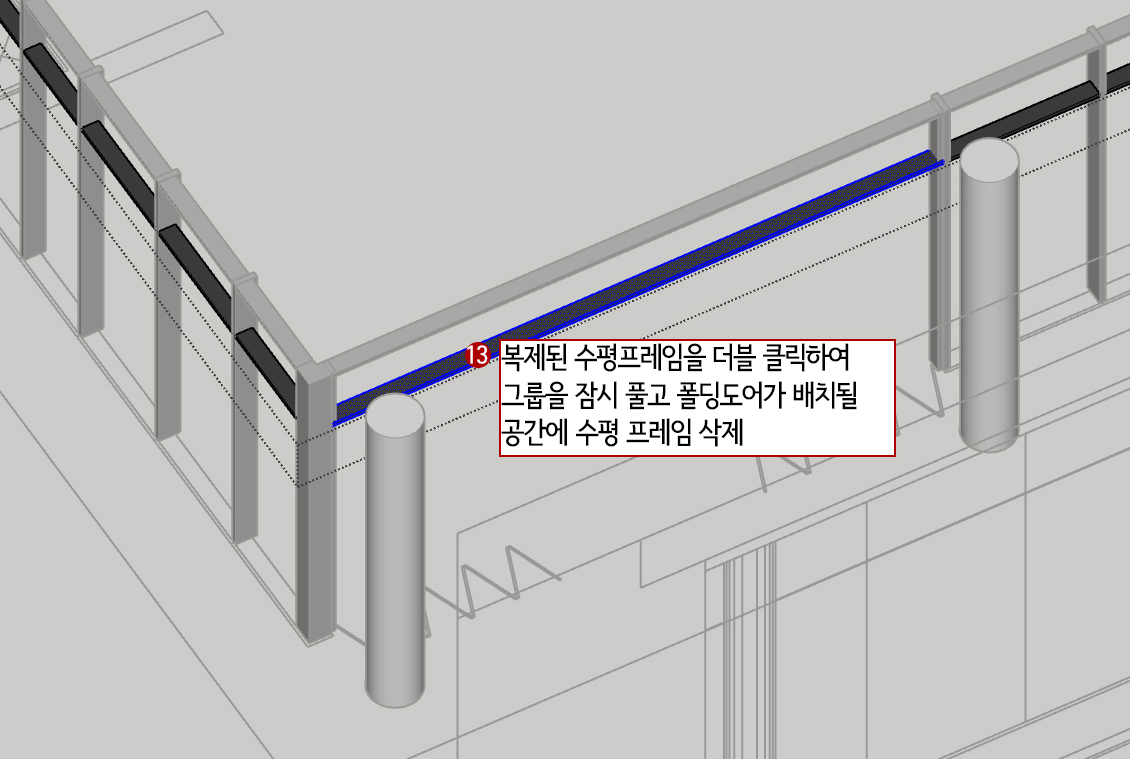

13. 복제된 수평프레임을 더블 클릭하여 잠시 열어줍니다. 폴딩도어가 배치 될 공간에 수평 프레임 부분을 트리플 클릭하여 Delete 시켜 줍니다.



수고하셨습니다.

다음 강좌에서 폴딩 도어를 만들어 봅시다.
