감성카페, 스케치업으로 디자인하기 08(2층 벽체만들기)

목차

이제는 2층 벽체를 만들어 봅시다. 방법은 지난 강의 03 챕터와 같은 방법으로 만들어 갈 것입니다.

우선 2층 바닥부터 만들어 봅시다.



지난 챕터 07까지 진행했던 파일 첨부합니다.

Cafe 1층 모델링_07과정.skp

14.14MB



1. 2층 외벽 바닥 만들기

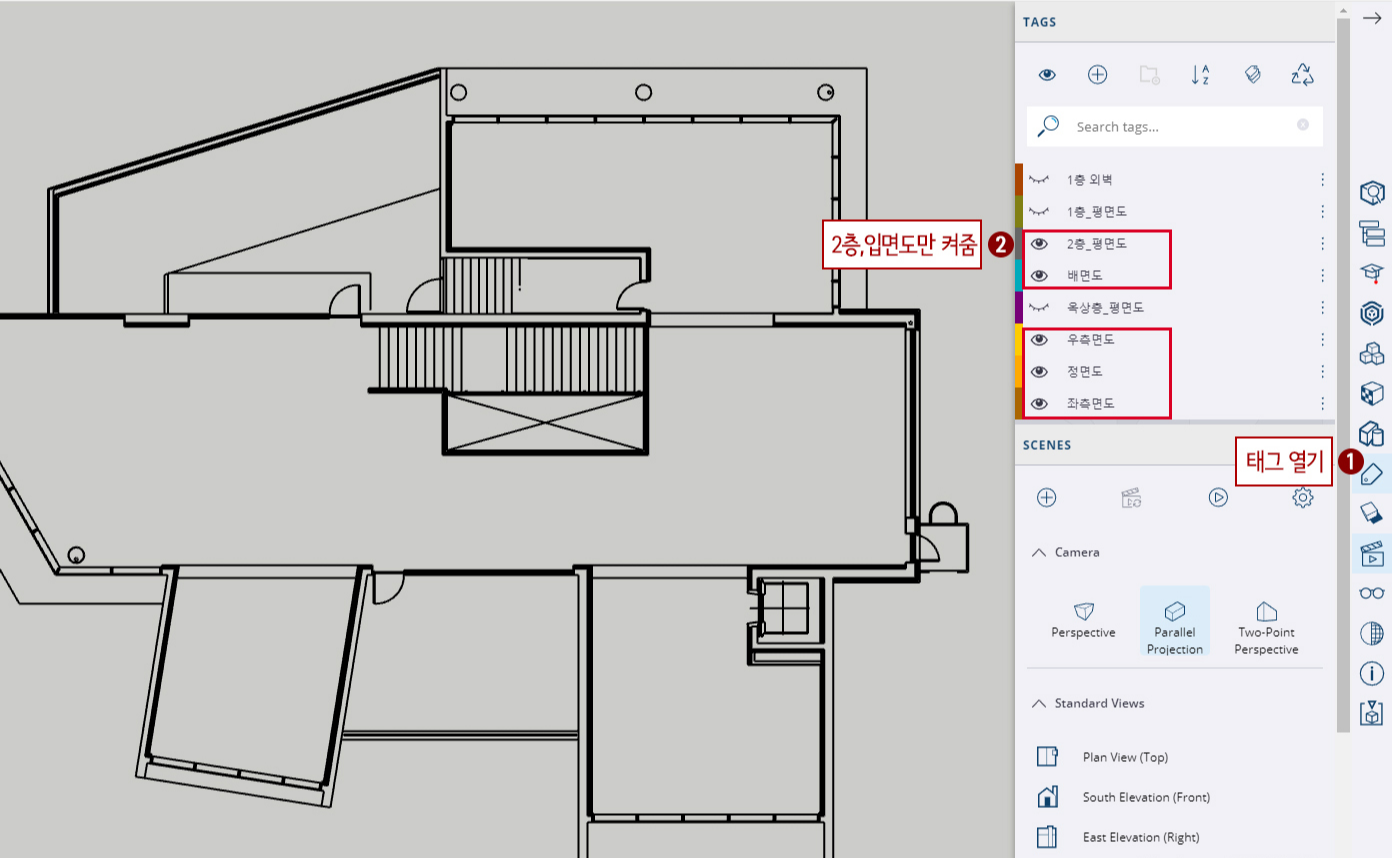

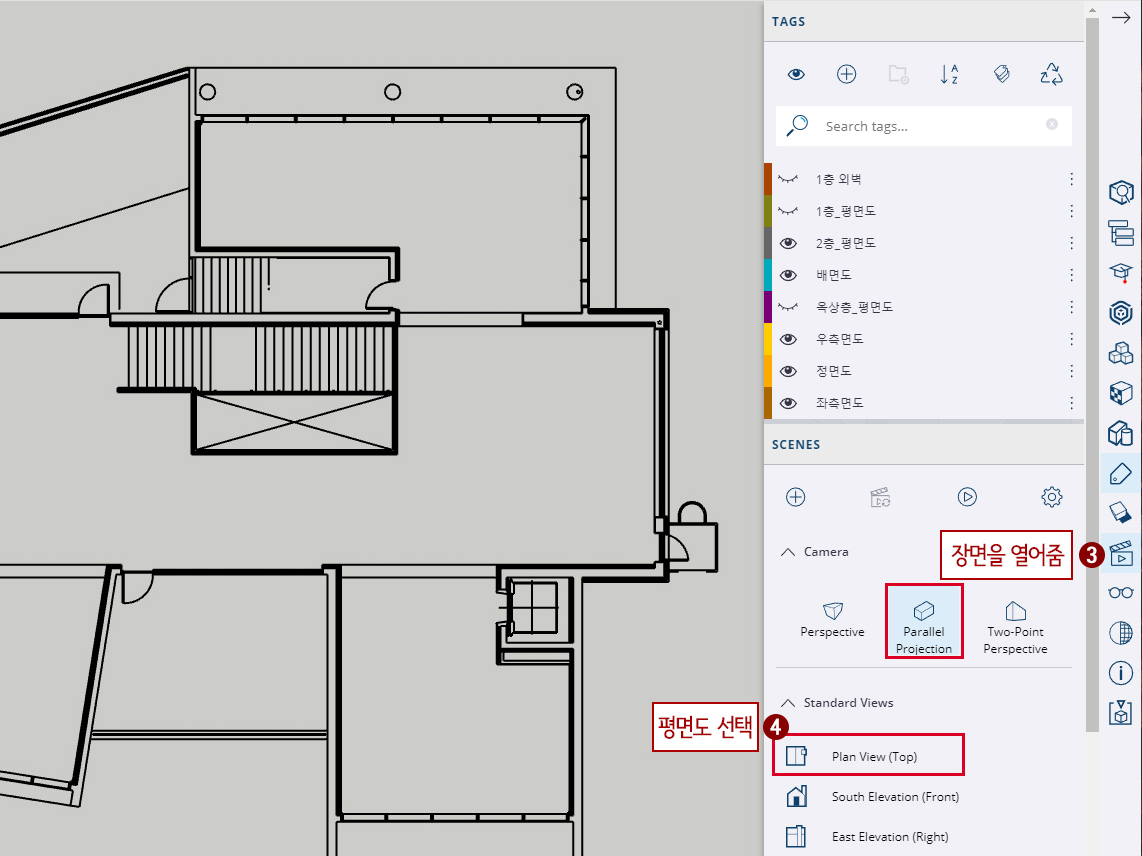

1. 화면 오른쪽 트레이 부분에서  태그 트레이를 열어줍니다.

2. 2층_평면도, 배면도, 우측면도, 정면도, 좌측면도를 켜주시고 나머지는 꺼줍니다.

3. 장면(Scenes) 항목을 클릭합니다. 장면 항목이 열릴 것입니다.

4. 표준보기(Standard views)에서 평면도(Plan View)를 선택해 줍니다. 투시는 없게 해 주세요.

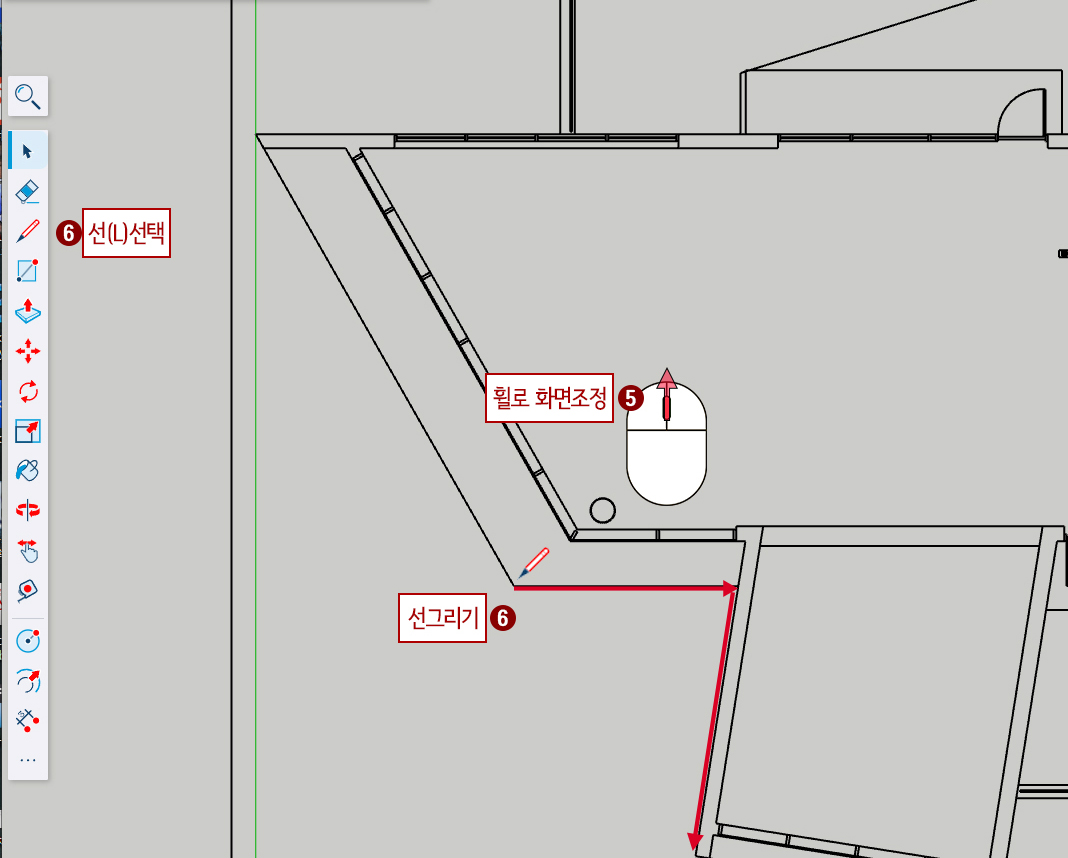

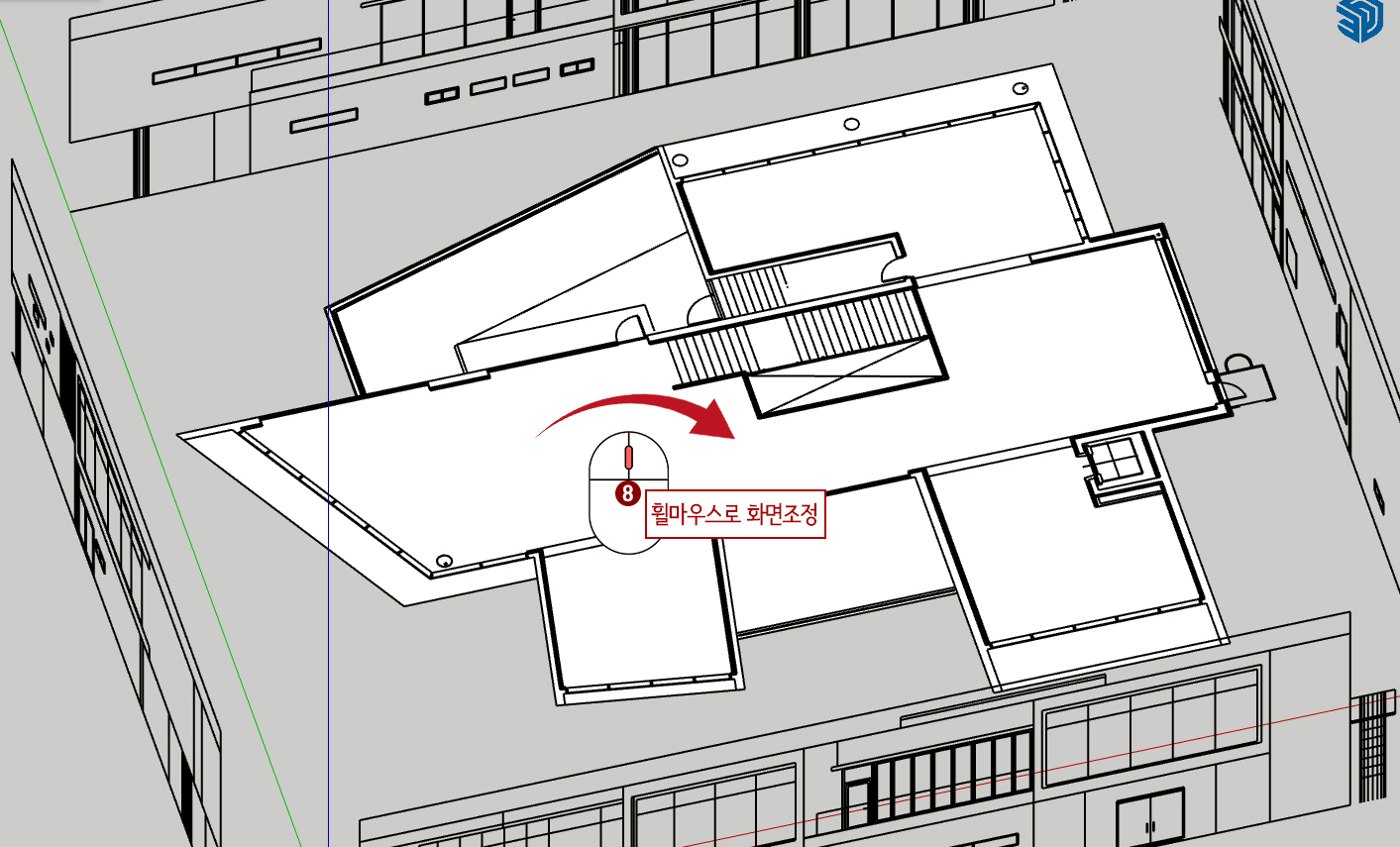

5. 휠 마우스로 화면을 그림처럼 조정합니다.

6. L(선)을 누른 후 외벽 선을 그려줍니다.(한 번에 다 그릴 필요는 없습니다.)

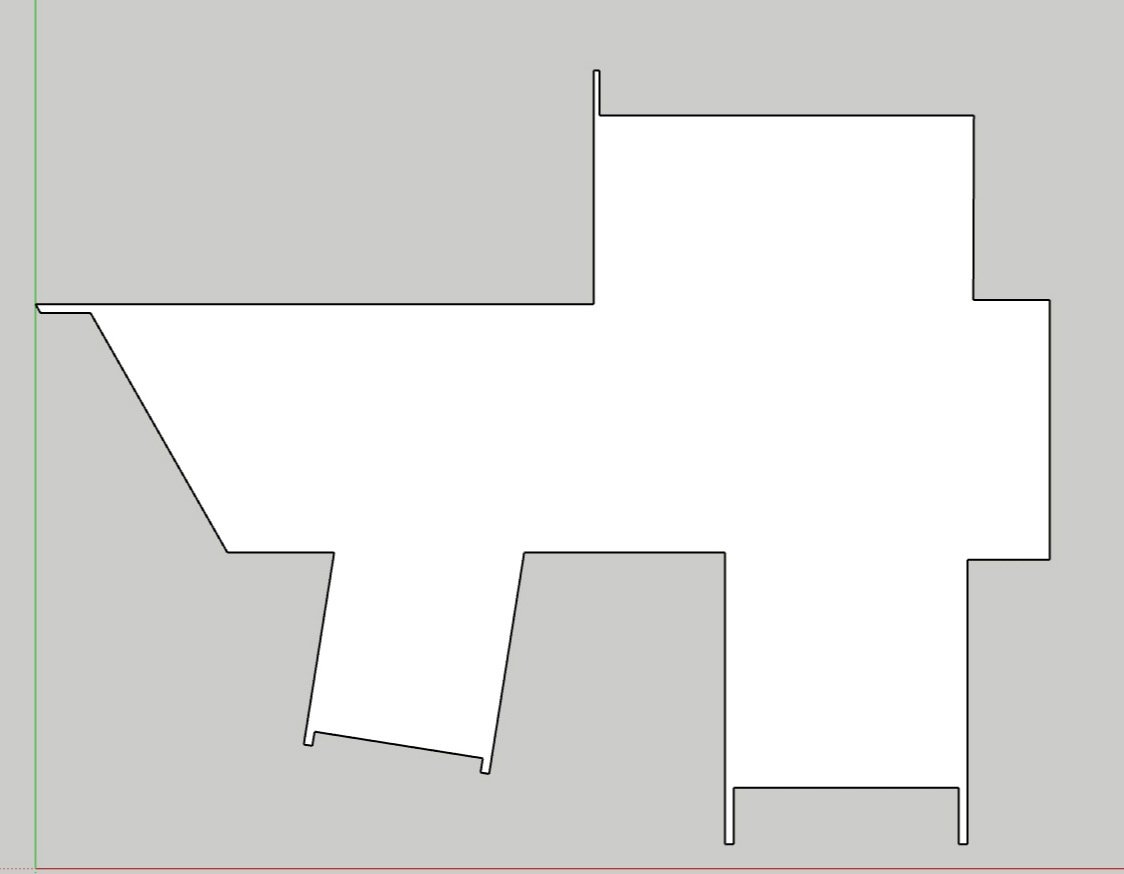

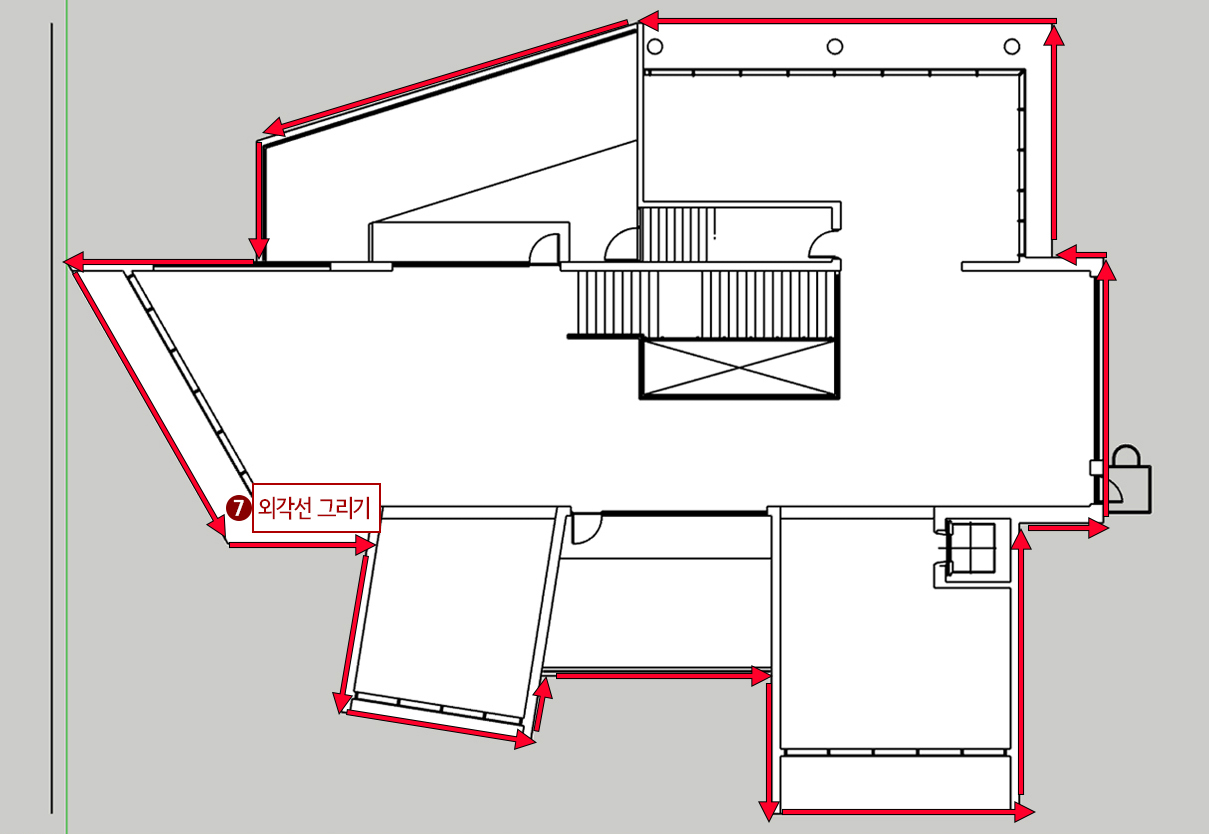

7. 그림처럼 외각을 선으로 다 그리면 면이 되면서 흰색이 채워질 것입니다.

8. 휠마우스 중간버튼을 누른 채로 화면을 살짝 돌려 입체로 보이게 합니다.

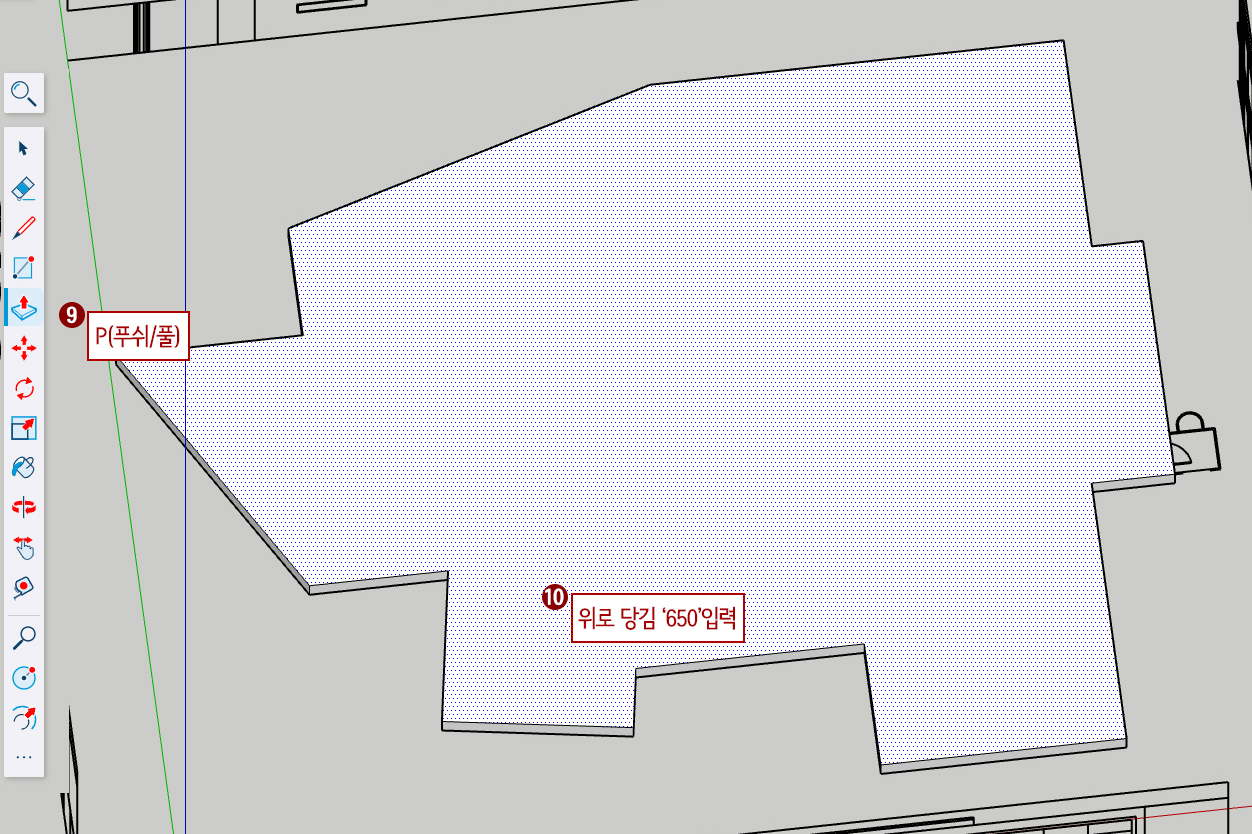

9. P(푸시 풀)을 누른 후

10. 윗면을 클릭하여 위로 당겨서 키보드로 '650'을 입력합니다.(두께 650mm)

※ 입면도를 참고하여 T(줄자)로 치수를 알아봅니다.

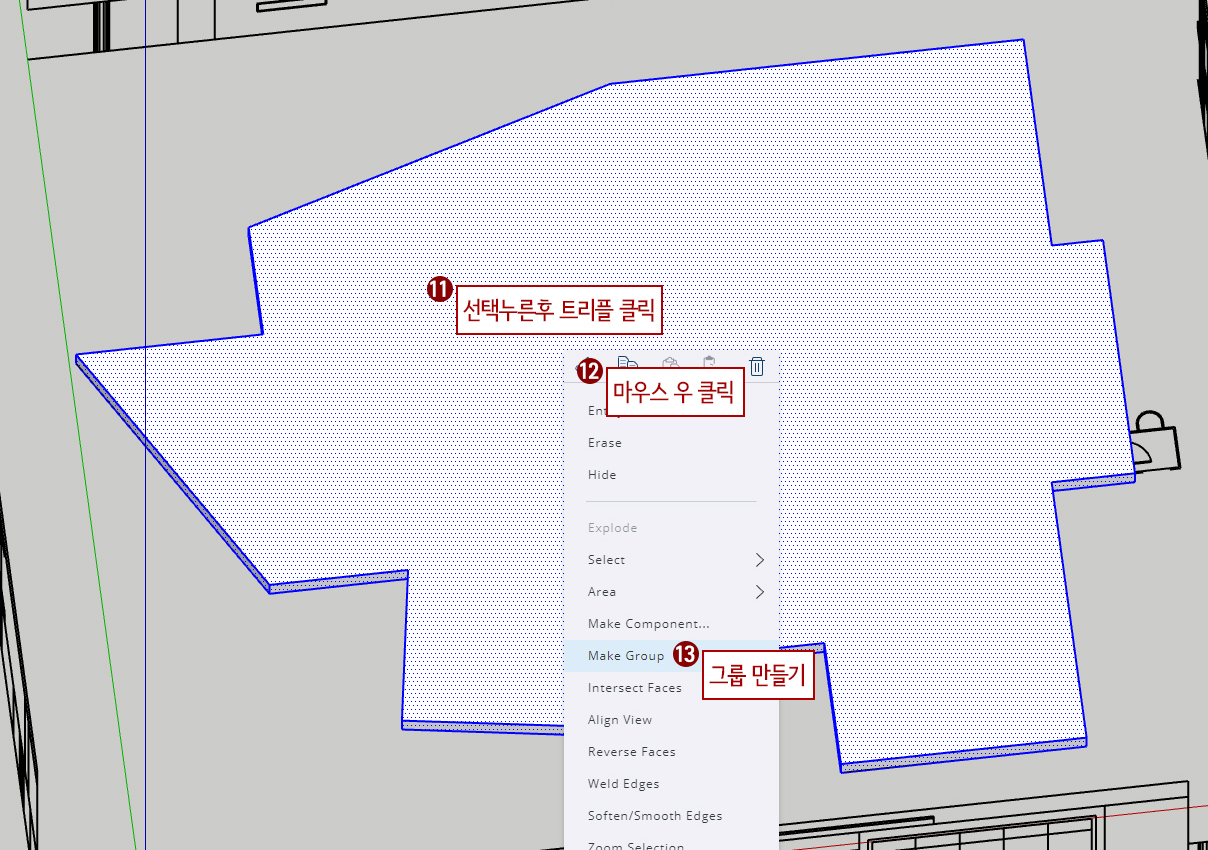

11. Space Bar(선택)를 누른 후 트리플 클릭하여 줍니다.

12. 마우스 우 클릭 후

13. Make Group(그룹 만들기)를 해줍니다.



방금 그린 바닥물체에 가려져 '2층_평면도' 도면이 보이지 않을 것입니다.

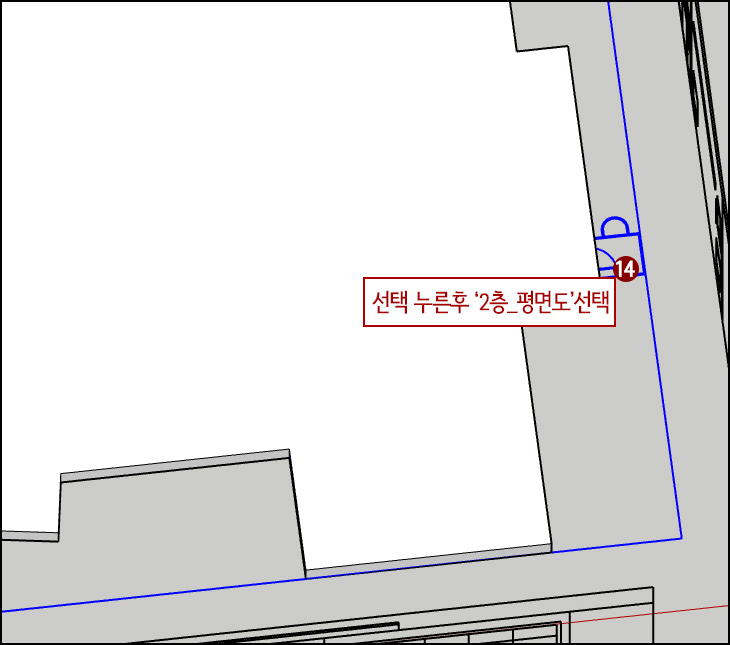

14. Space Bar(선택)를 누른 후 '2층_평면도'를 선택합니다.

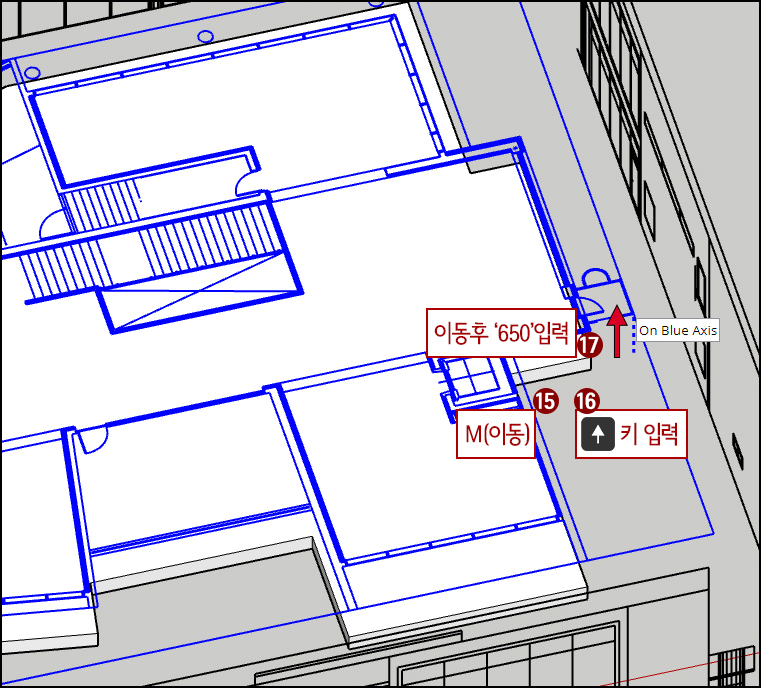

15. M(이동)를 누른 후

16. Z방향으로( 키보드 ↑) 이동하고

17. 키보드로 '650'을 입력해 줍니다.

18. 방금 그린 바닥 물체 위로 배치가 될 겁니다. 도면이 잘 보입니다.

이제 2층_평면도가 2층바닥물체 위에 배치되었을 겁니다.

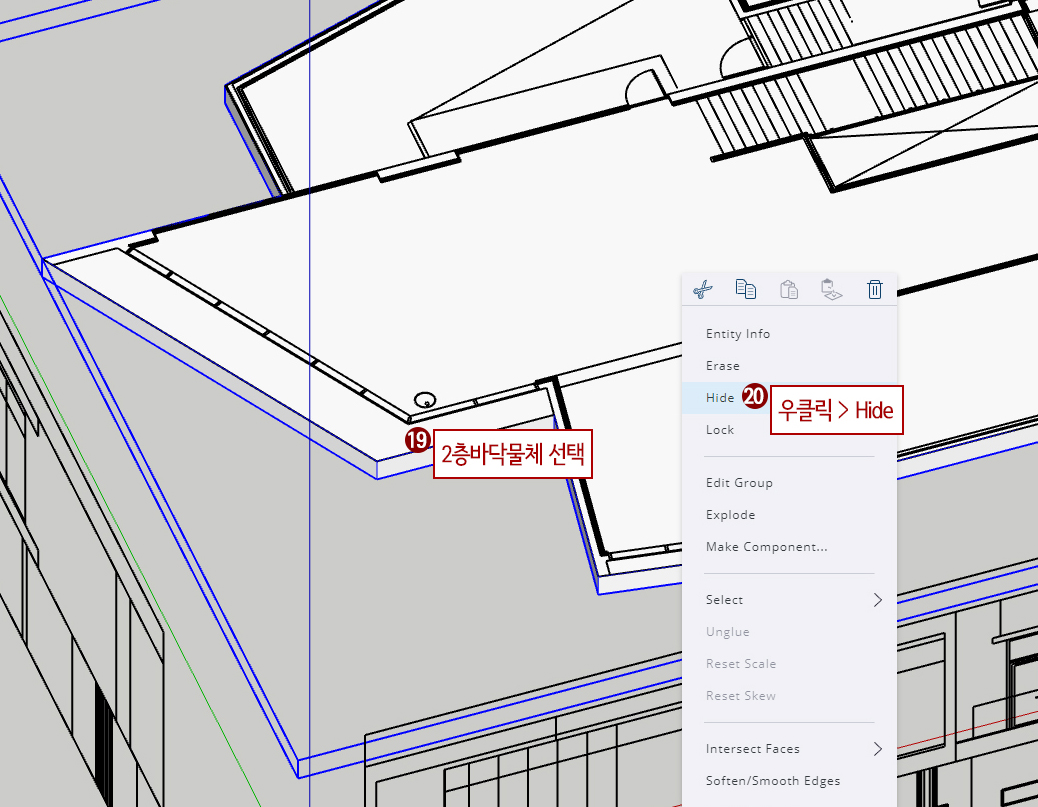

19. 그룹이 된 2층바닥물체는 SpaceBar를 눌러 선택 후에

20. 마우스 우클릭하여 쿼드에서 Hide(숨기기)를 선택하여 숨겨줍니다.

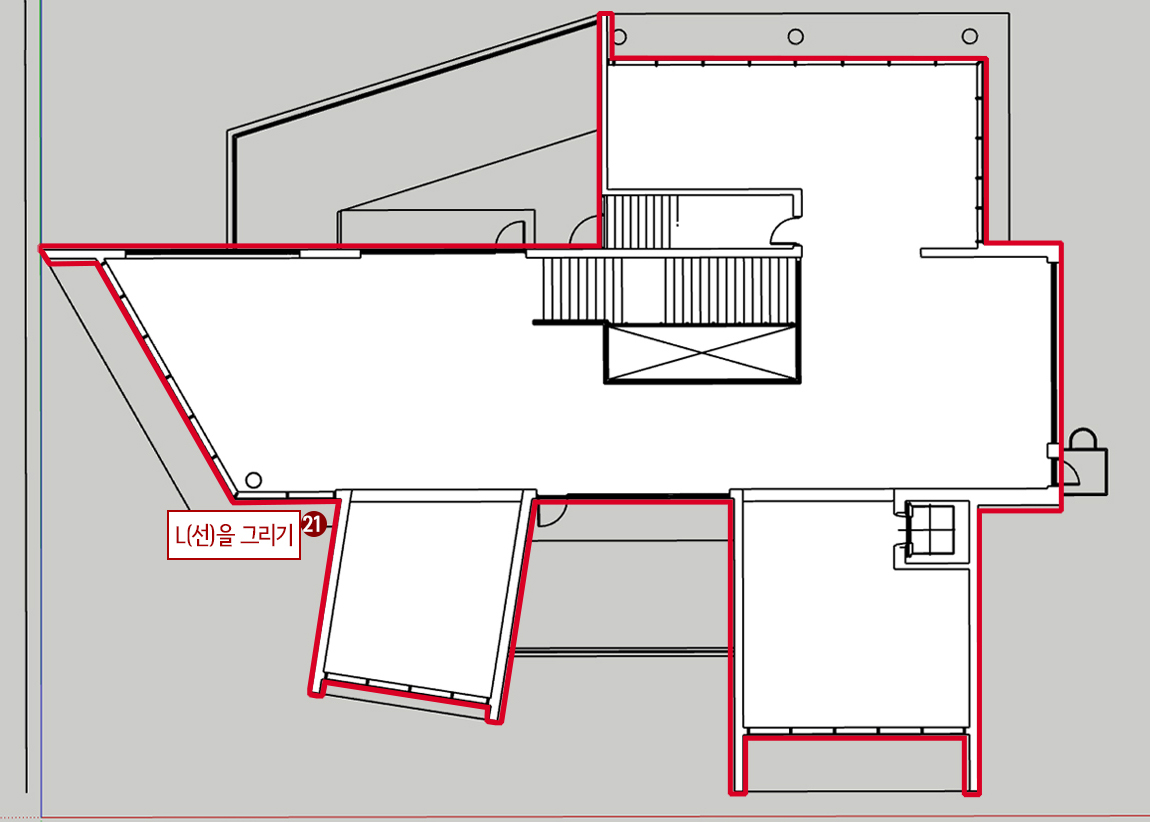

21. L(선)을 눌러줍니다.

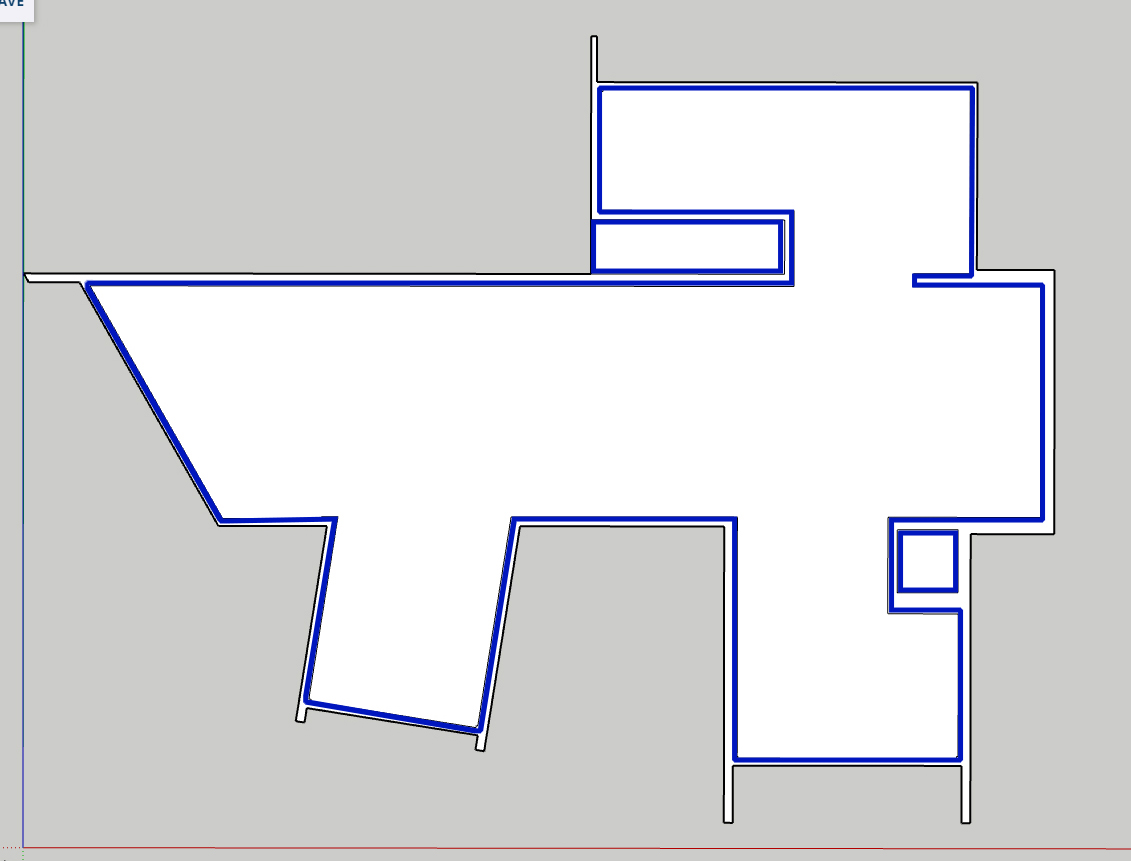

22. 도면을 보면서 외부 바닥선을 그려줍니다. (태그에서 2층_평면도를 껐다가 켰다 하면서 그린 선이 맞는지 확인하시고 수정하시면 됩니다.)

23. 도면을 보면서 내부 바닥선을 그려줍니다. (태그에서 2층_평면도를 껐다가 켰다 하면서 그린 선이 맞는지 확인하시고 수정하시면 됩니다.)

※ 1) 감성카페, 스케치업으로 디자인하기 03(1층 벽체 만들기)에서 벽체선 만드는 것을 참조하세요.

    2) 내부 바닥선을 그릴 때 문과 창문표시 선을 무시하고 그려주세요.

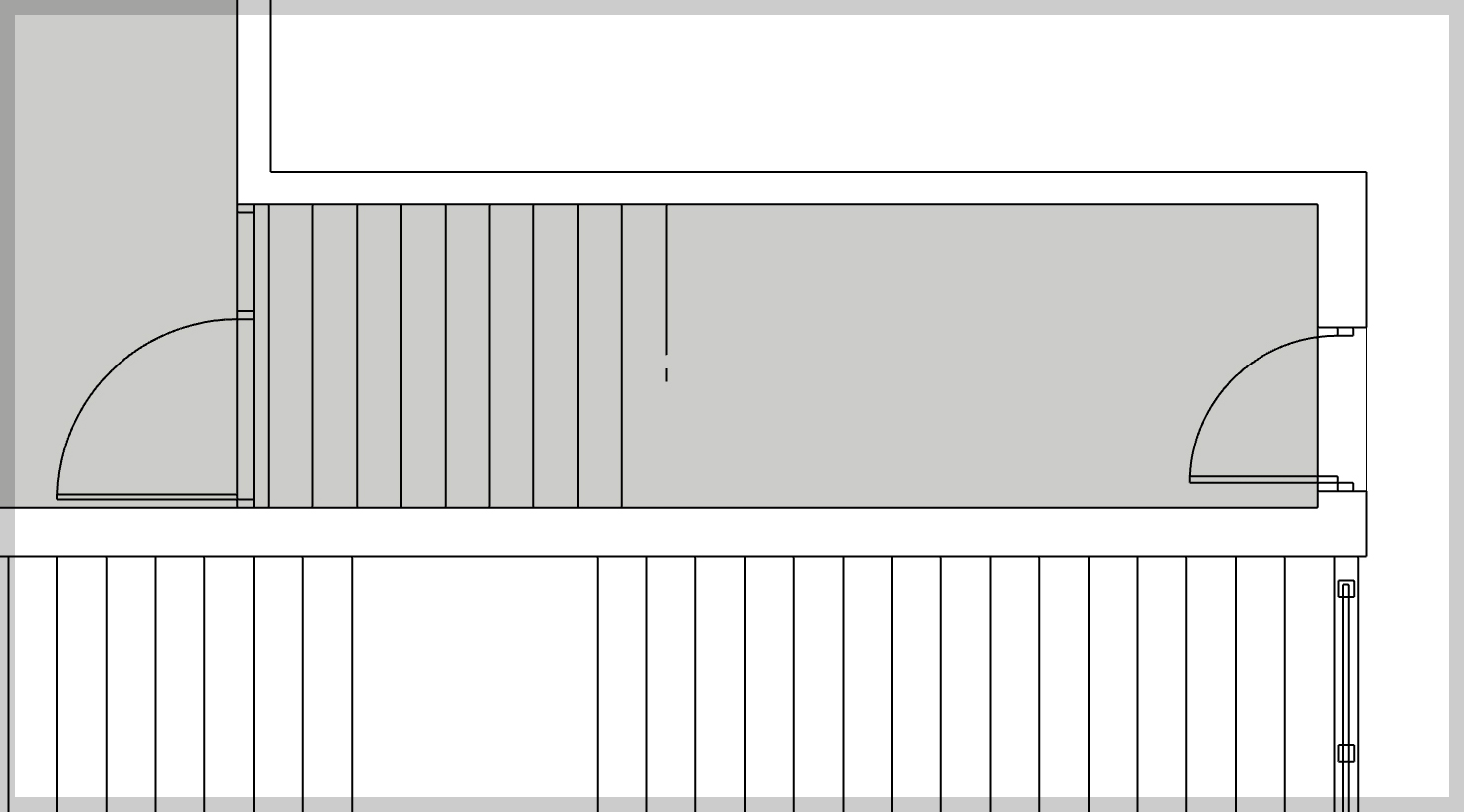

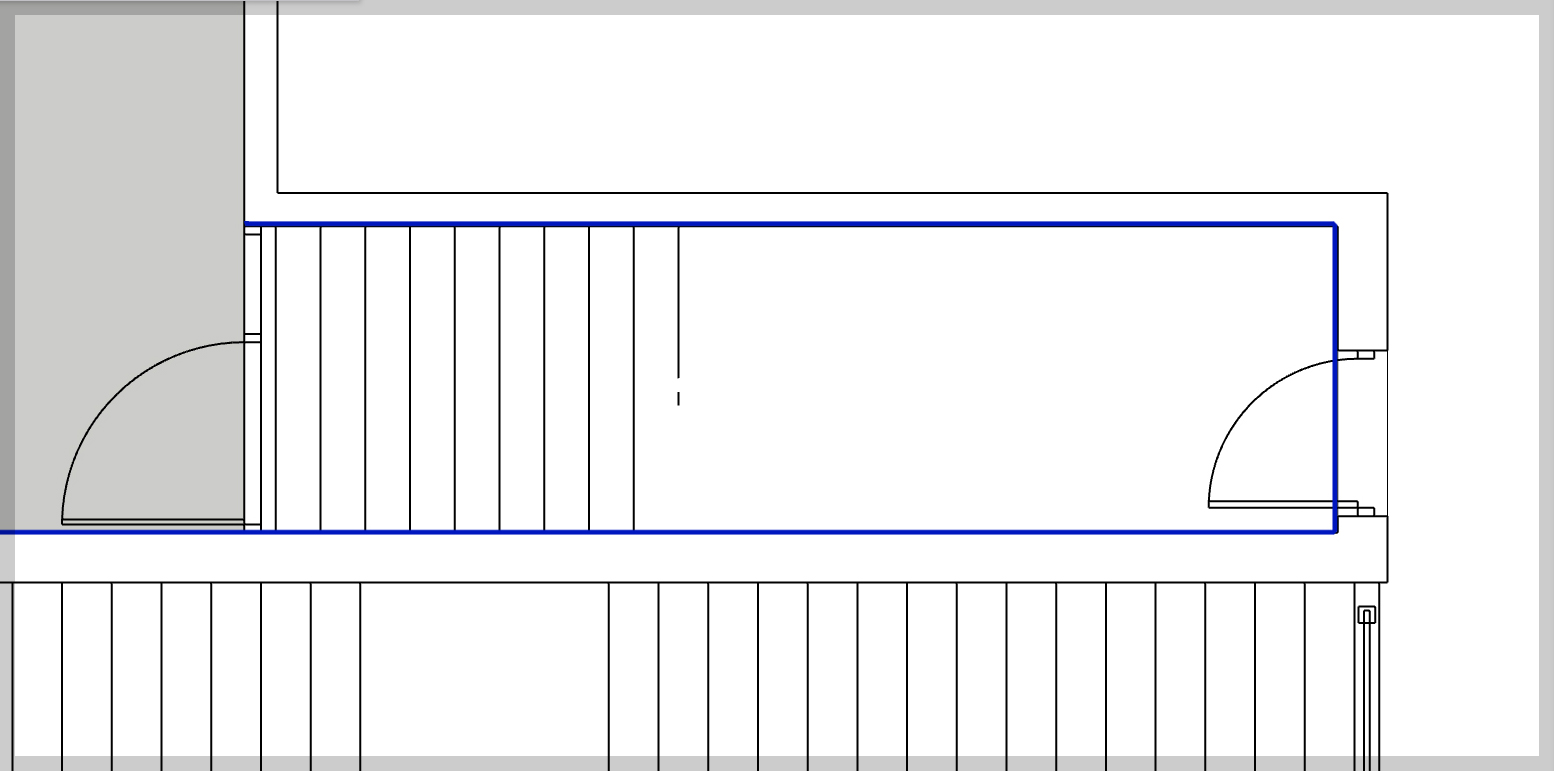

24. 옥상층 올라가는 계단실 아래는 그림처럼 일부 선이 내부선을 따라 그려야 하는 부분도 있습니다. 참조해 주세요.

특히 이 부분에서 선을 정리해야 합니다.

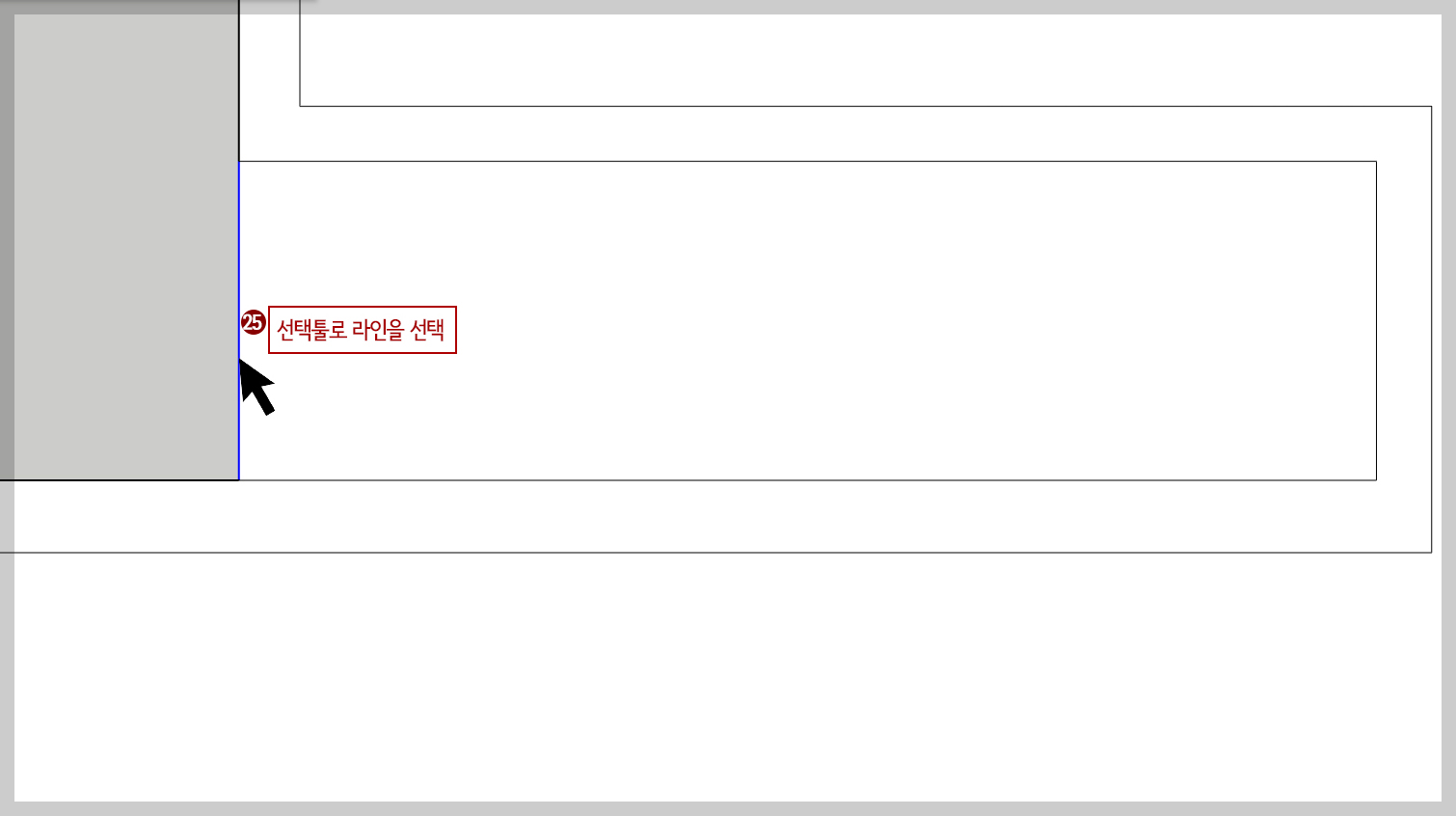

25. SpaceBar를 누른 후 그림처럼 출입구 부분에 라인을 선택합니다.(2층_평면도 태그는 숨깁니다.)

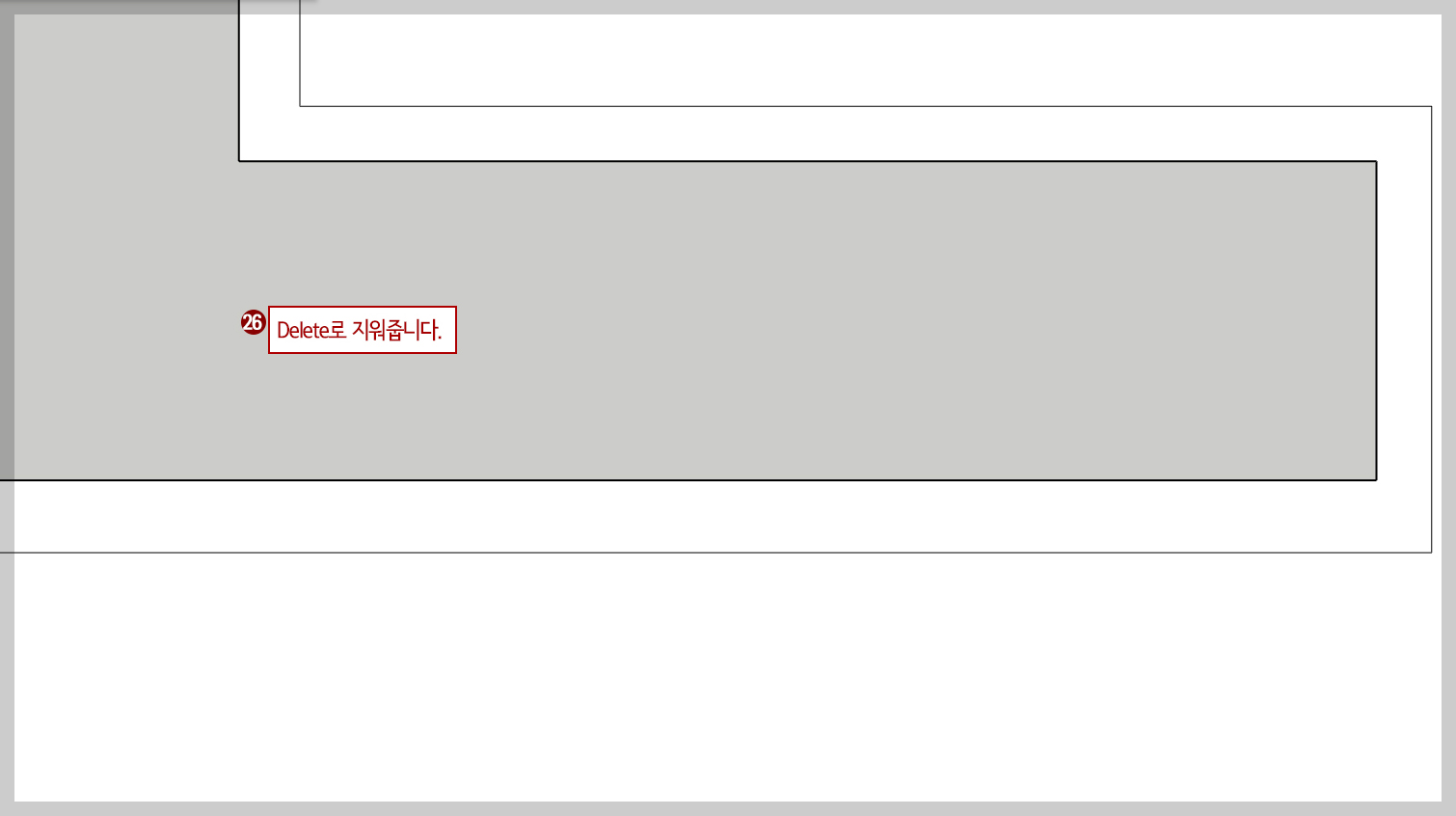

26. Delete(지우기)를 눌러서 지웁니다.

27. 그림처럼 바닥 부분이 없어질 겁니다. (2층_평면도 태그를 켜줍니다.)

28. 화면을 줌 하고 2층_평면도 태그를 잠시 꺼줍니다.

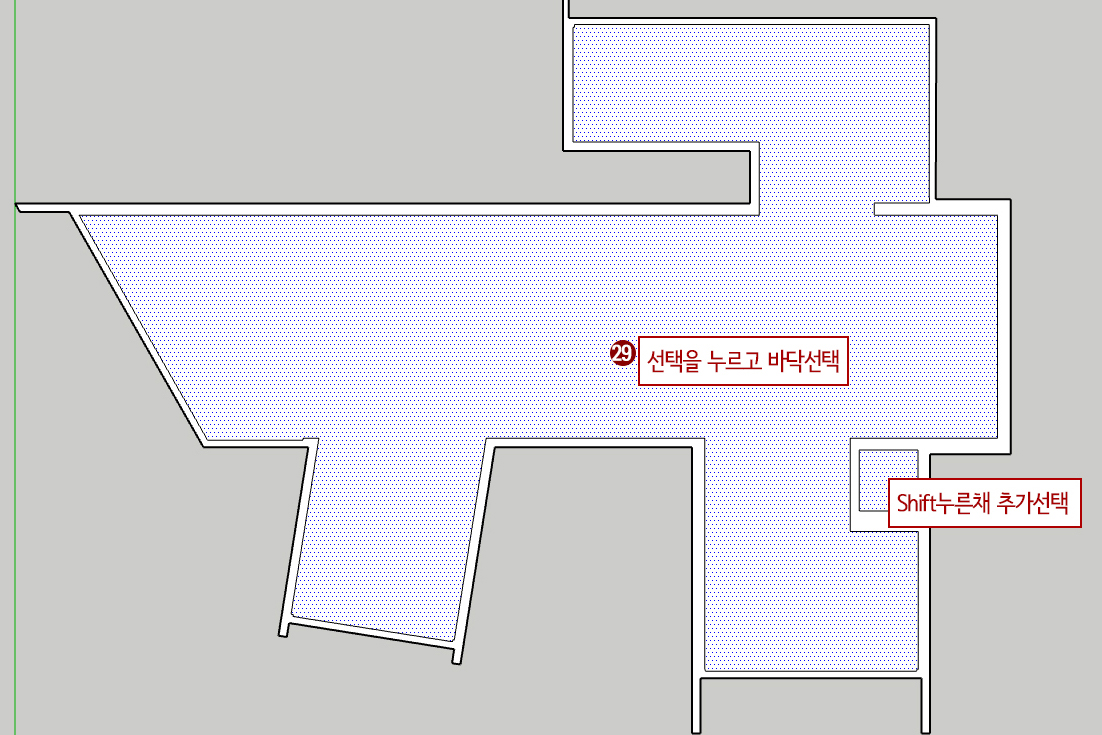

29. SpaceBar(선택)을 누르고 그림처럼 내부바닥 부분 두 군데를 Shift를 누른 채 선택해 줍니다.

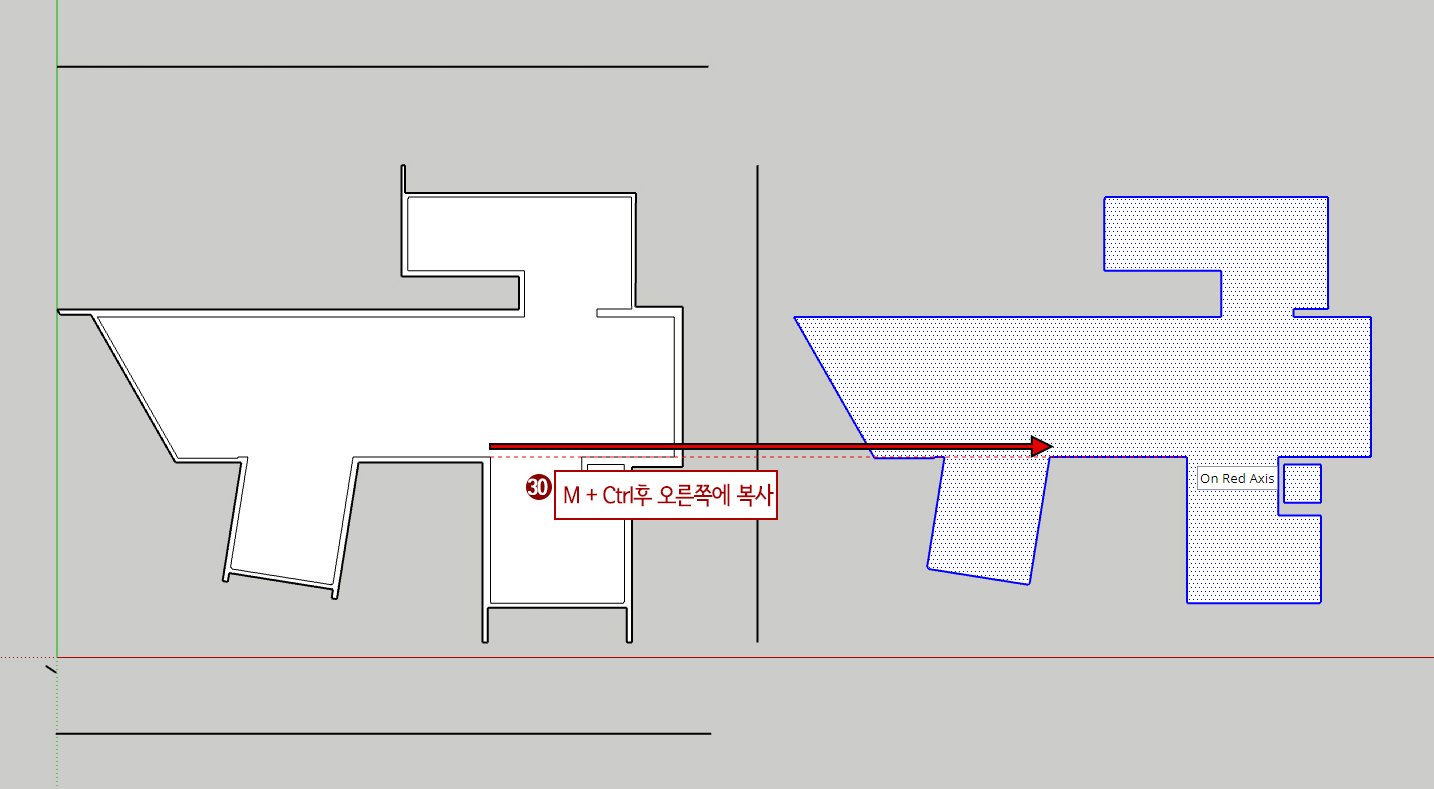

30. M(이동)을 누르고 Ctrl키를 한번 눌러준 다음 선택한 바닥 부분을 오른쪽 여백 적당한 곳에 복사하여 줍니다.

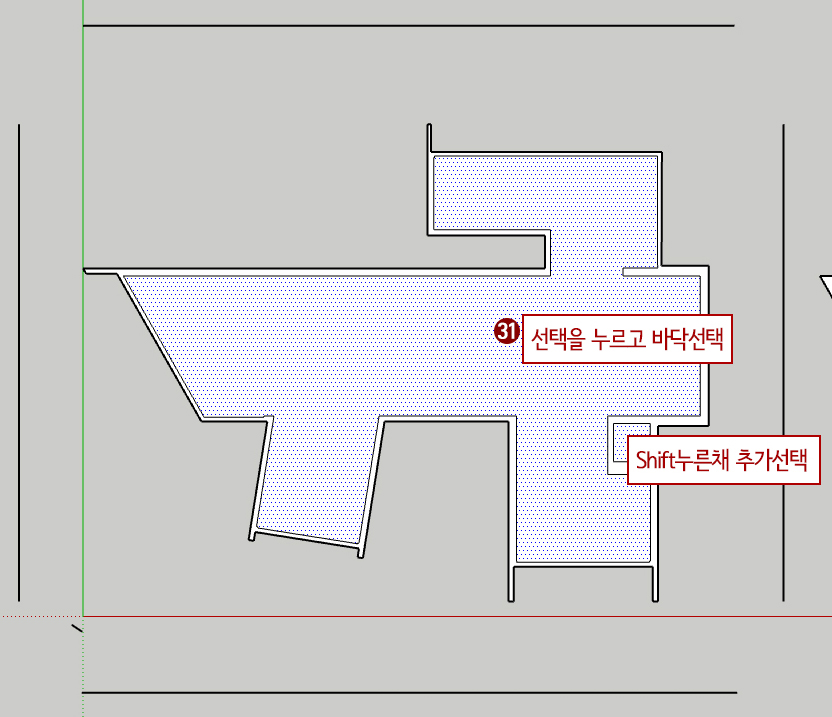

31. SpaceBar(선택)을 누르고 다시 내부바닥 부분 두 군데를 선택합니다.

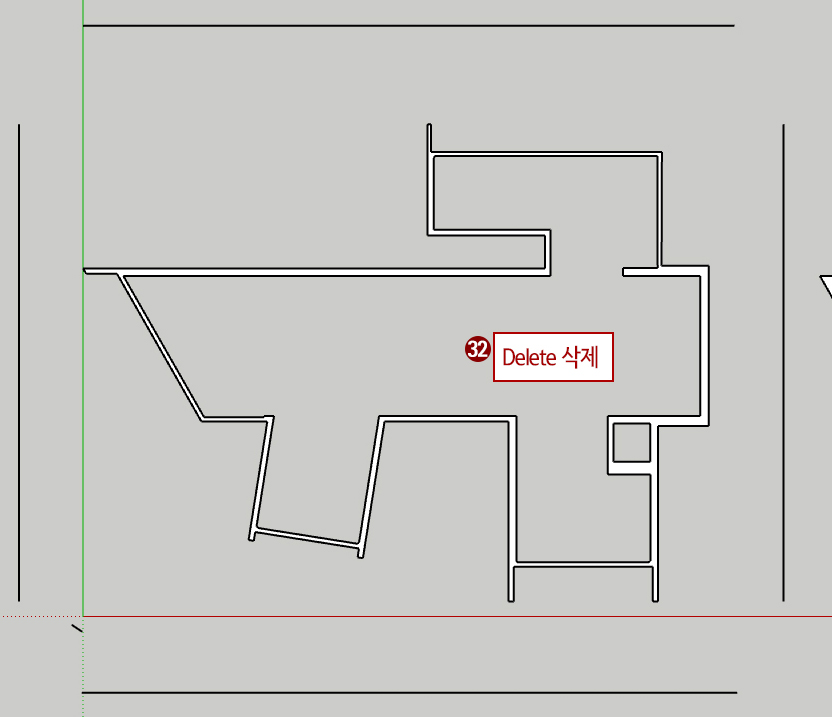

32. Delete를 눌러 지워줍니다.

이제 만들어진 물체들을 정리해 봅시다.

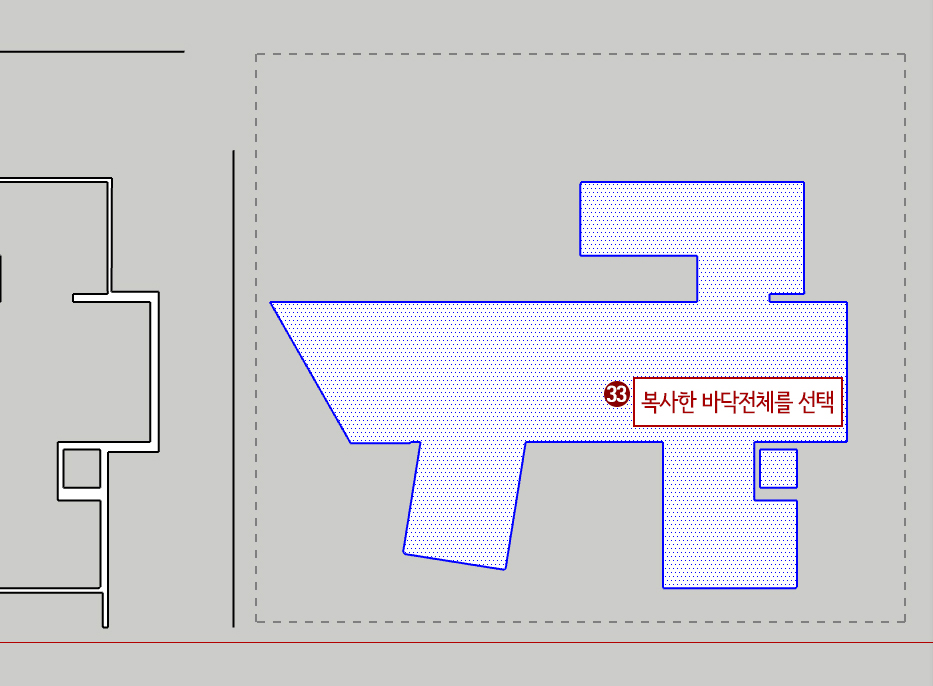

33. 복사된 바닥물체를 드래그로 선택합니다.

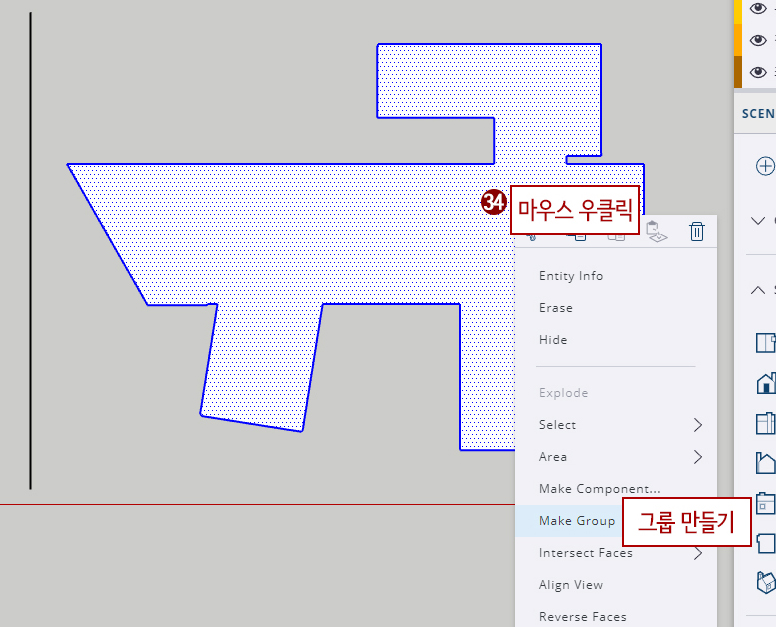

34. 마우스 우클릭 후 쿼드에서 Make Group(그룹 만들기)를 해줍니다.

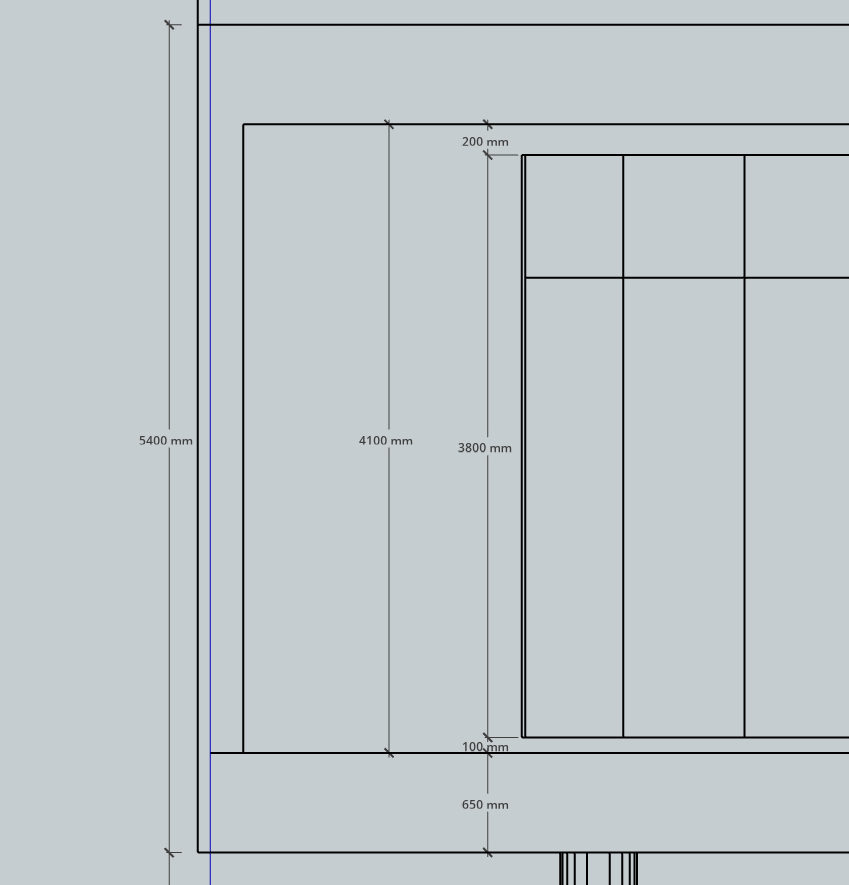

2층벽체의 높이는 4100mm입니다. 그림 참조하세요.

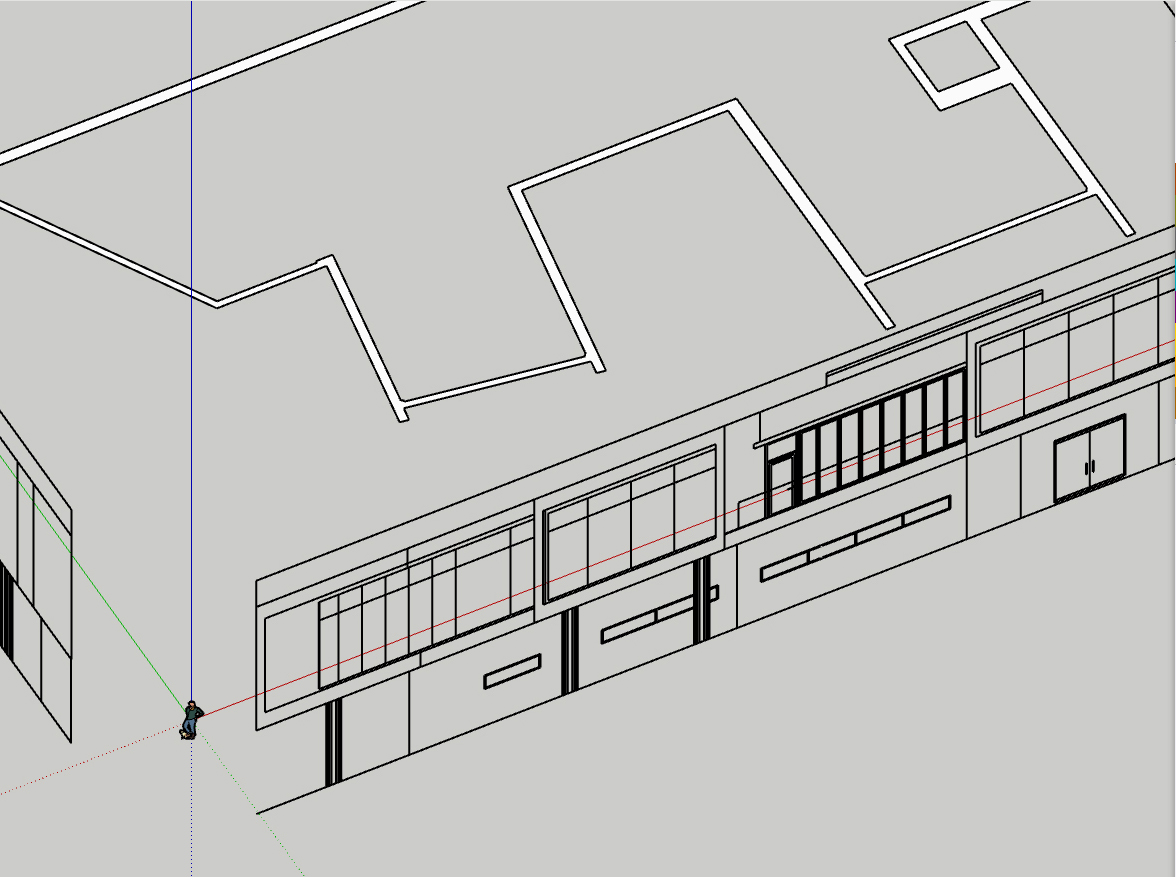

35. 그림과 같이 화면을 조정합니다.

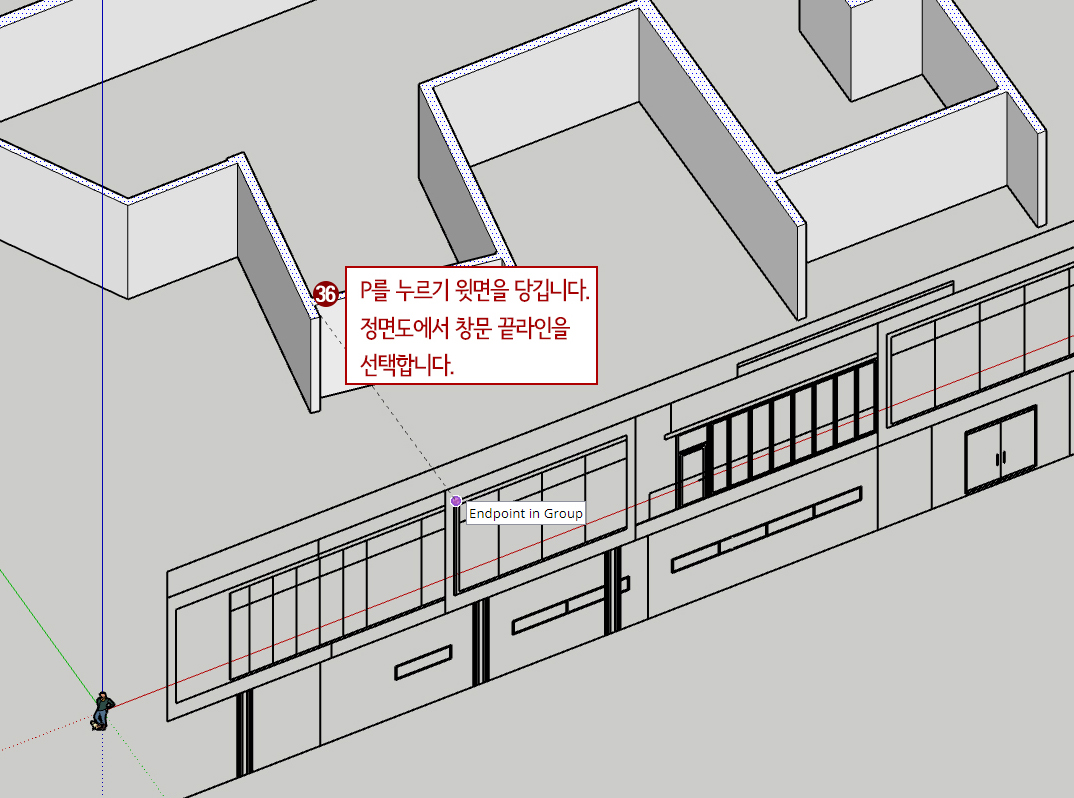

36. P(푸쉬 풀)을 누르고 2층 벽체가 될 물체 윗면을 선택하여 위로 당겨줍니다. 이때 정면도를 이용하여 높이를 지정하셔도 되고 "4100"를 입력하셔도 됩니다.

수고 많으셨습니다.

다음챕터에서는 2층 벽체를 정리해봅시다.
