감성카페, 스케치업으로 디자인하기 01(도면불러오기)

목차

Chapter 01. 구글스케치업 실행방법 알아보기

여러분! 본 강의에서는 구글 스케치업 무료평가판/개인프로젝트용 무료버전을 사용할 것입니다.

우선 구글계정이 있으면 로그인해서 바로 사용할 수 있습니다. Apple, Microsoft계정도 됩니다.

없으신 분은 계정 만드세요.



아래를 클릭하면 구글스케치업을 실행할 수 있습니다.

https://app.sketchup.com/app

Trimble Identity





이번에 작업할 외관은 아래 투시도 이미지와 실제 현장을 지도를 보시고 확인해 보시면 도움이 될 것 같습니다.



경주시 [500 베이커리 카페] 경상북도 경주시 양남면 동남로 845

네이버 지도





Chapter 02. CAD도면 불러오기

건축물 외관 모델링 작업의 첫 단계는 AutoCAD에서 필요한 도면을 입면, 평면과 Layer를 정리해서 SketchUp으로 불러오는 작업이 첫 단계입니다.

하지만 구글스케치업은 무료버전이다 보니 dwg캐드파일을 불러올 수 없습니다.

그래서 아쉽지만 일반버전에서 dwg캐드파일을 불러들인 후 스케치업파일로 저장을 해서 작업을 해야 합니다.

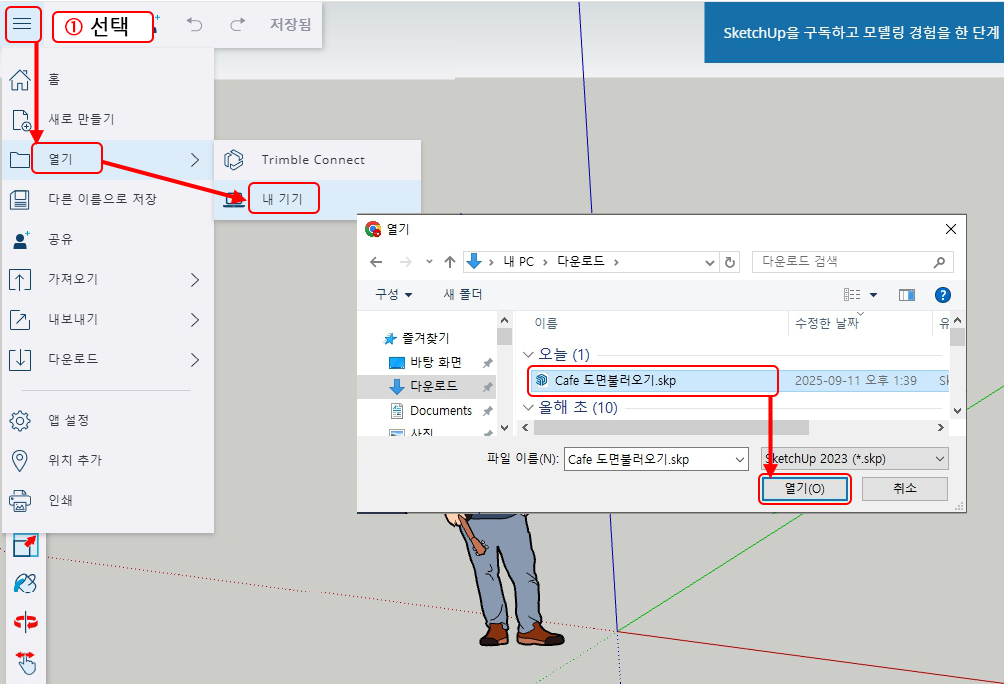

1. 아래 파일(Cafe도면 불러오기. skp)을 다운로드하여서 내 컴퓨터에 저장하고

2. 스케치업에서 열기를 선택하고

3. 내 기기를 선택 후

4. 내 컴퓨터에서 파일을 선택하여 열어 봅시다.



※ 도면파일 다운로드하기

Cafe 도면불러오기.skp

0.71MB



Chapter 03. 도면을 정리하여 방향과 위치에 맞게 배치하기

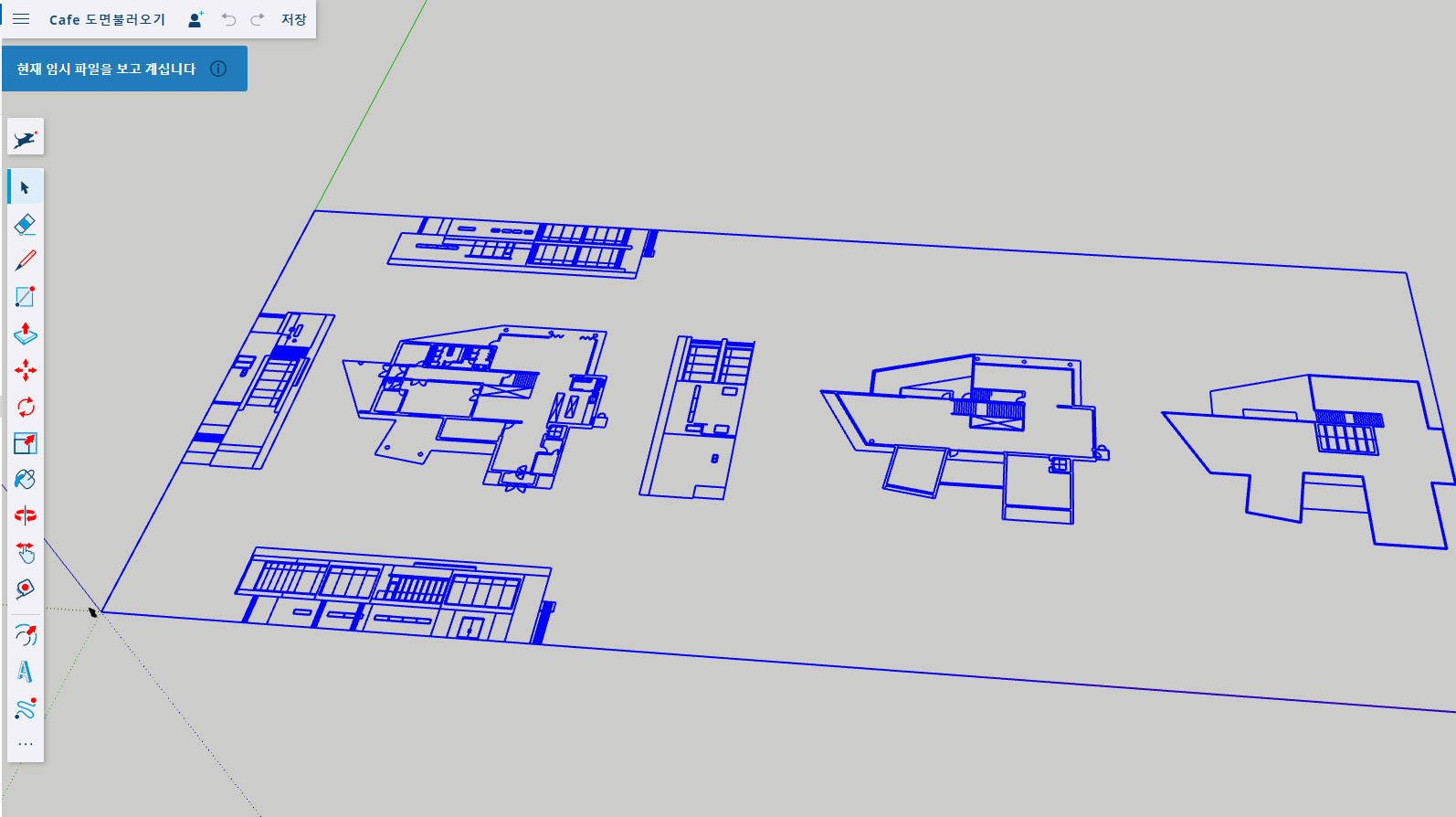

1. 화면에서 불러온 도면을 선택한다. 주변에 파란색 박스가 생기면서 도면 전체가 선택이 될 것이다. (불러온 도면이 하나로 그룹이 되어 있어서 그렇다.)

2. 선택한 도면 위에서 마우스 우 클릭을 하면 메뉴(쿼드)가 나타난다.

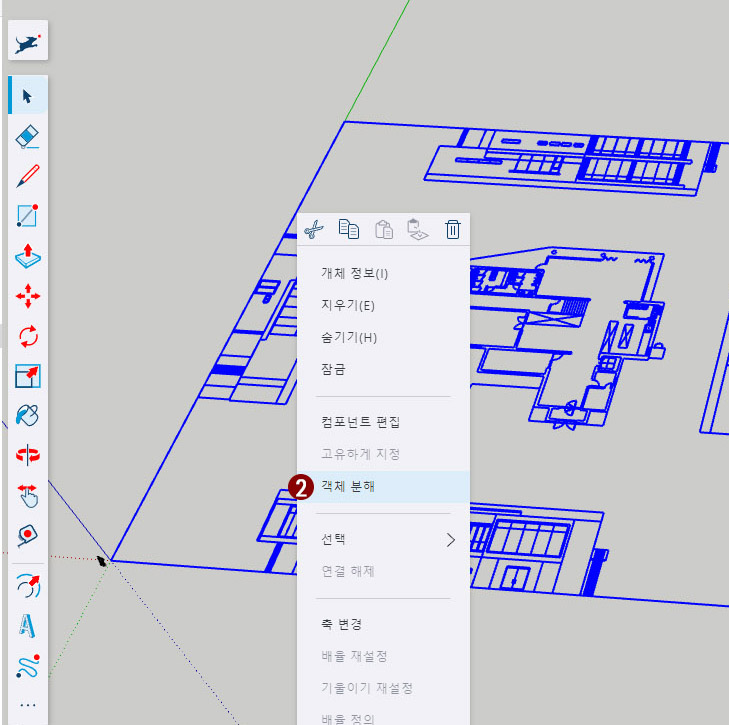

거기서 개체 분해(Explode)를 선택한다. (그룹 된 도면을 각자 해체를 한다는 뜻)

객체 분해(Explode)

3. 도면에 아무 선이나 선택해 보면 파란 선으로 바뀐다. 모든 선이 분해가 되었다는 뜻이다.



Chapter 04. 도면별 그룹 만들고 방향과 위치 맞추기

이제부터는 작업을 원활하게 진행하기 위해서 분해된 도면들을 부분별로 다시 그룹을 지어주면 차후에 작업하기가 편할 것이다.



※ 스케치업 그룹은 따로 이름을 지정할 수 없다. 도면같은 경우는 이름을 지정해주면 작업하기가 편한데 그렇지 못하니

대신해서 태그(Tag; 다른 프로그램에 레이어 기능이라고 생각하면 됨)를 이용하여 태그 이름으로 지정하는 방법을 사용하고자 한다.

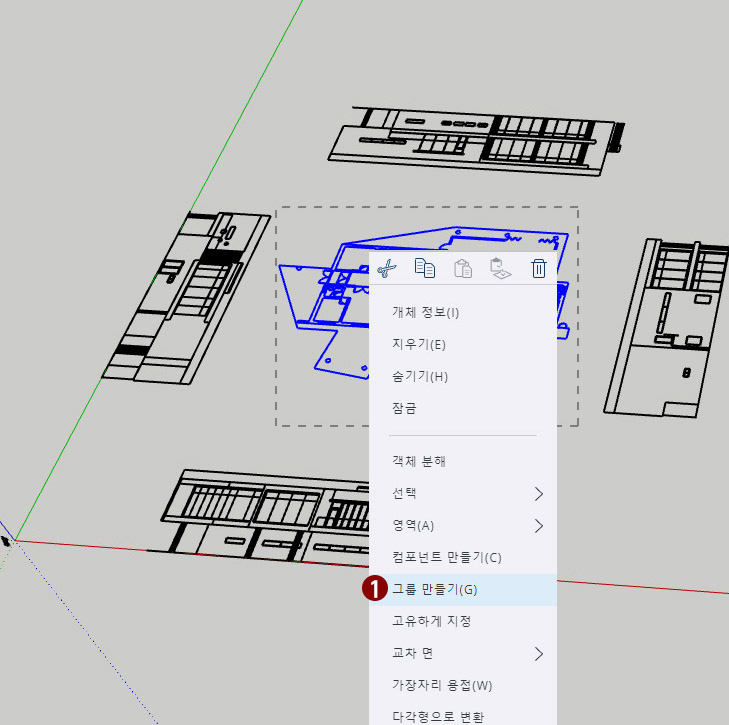

1. 1층 평면도에 해당하는 부분을 마우스 드래그로 선택하고 우클릭하여 메뉴에서 그룹 만들기(Make Group)를 해준다.

 이때 이름을 지정할 수 없을 것이다. 대신 태그를 이용하여 이름을 넣을 것이다.

(스케치업은 그룹에 이름을 넣는 기능이 없다. Why: 수시로 그룹을 만들었다. 해체하는 작업을 반복하기 때문이다.)

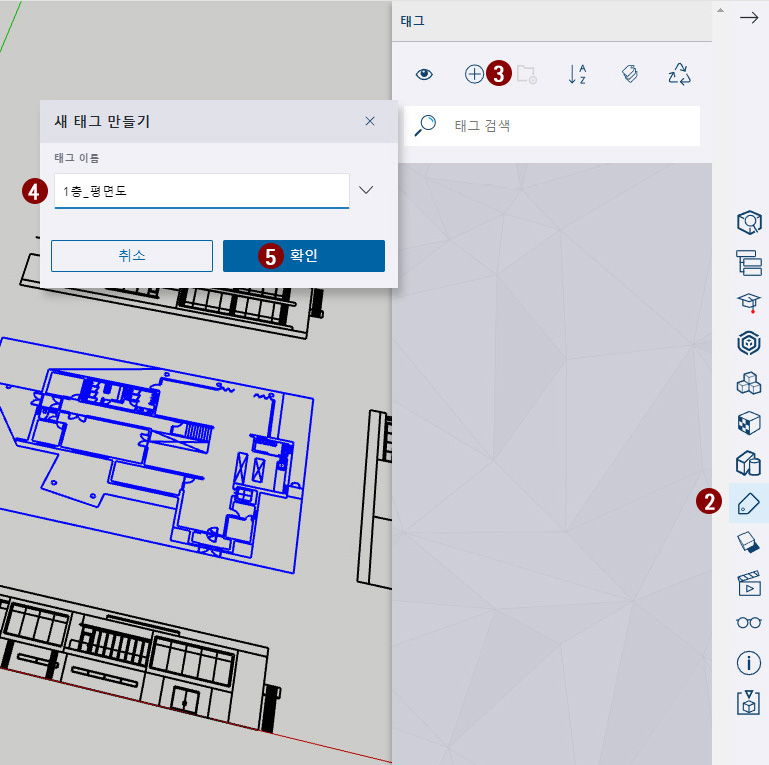

2. 오른쪽 트레이에서 태그를 누르면 태그창이 생길 것이다.

3. 태그 생성 버튼  + 을 누르고

4. 새 태그 만들기 창에서 태그이름을 '1층_평면도'를 입력한다.

5. 확인을 눌러준다.

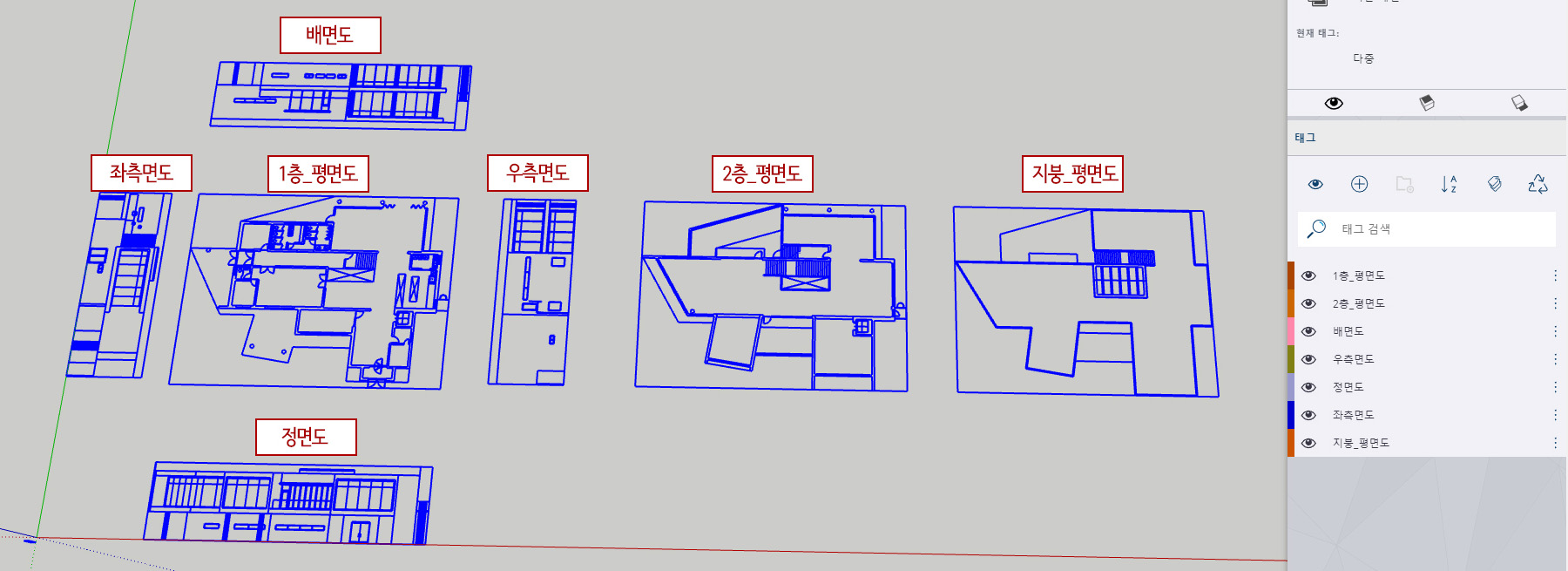

6. 나머지 도면도 아래 그림을 참조로 그룹(총7개 그룹) 시키고 태그를 지정해 준다.



여러분 수고 많으셨습니다.

다음 편 도면배치 작업을 해봅시다.

2024.08.16-감성카페, 스케치업으로 디자인하기 02(도면 배치하기)

감성카페, 스케치업으로 디자인하기 02(도면 배치하기)
